Потенциометр с положением ВЫКЛ, 3-15 VDC

Никто еще не прокомментировал этот товар, будьте первым (см. ниже), мы ценим ваше мнение!
Код товара MTP-D010-AT
GTIN 0.540.100.300.886.7
Номер интрастата 84.14.90.00
Категория Потенциометры 3-24 VDC
Склад 26 Ед. изм
Срок производства 4 Неделя(и)
Следующее прибытие 06/12/2024 - 60 Ед. изм

Описание продукта

Потенциометр с положением ВЫКЛ управляет ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости АС вентилятора или инверторами частоты. Напряжение питания: 3 - 15 VDC. Непрерывный переменный выходной сигнал можно установить с помощью поворотной ручки. Когда поворотная ручка полностью повернута против часовой стрелки, сигнал управления будет отключен. Высокий и низкий уровни регулируются с помощью двух триммеров: низкий уровень между 10–70% и высокий уровень между 30-100%. Влагозащищенный корпус, встроенный (IP44) или поверхностный монтаж (IP54).

Дополнительные спецификации и описание


Для чего используют потенциометр ОВиК?
Сигнал управления (выходной потенциометр) увеличивается или уменьшается в соответствии с положением поворотной ручки. Этот сигнал может непосредственно управлять ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E). Например, потенциометр можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или електрокабинете.

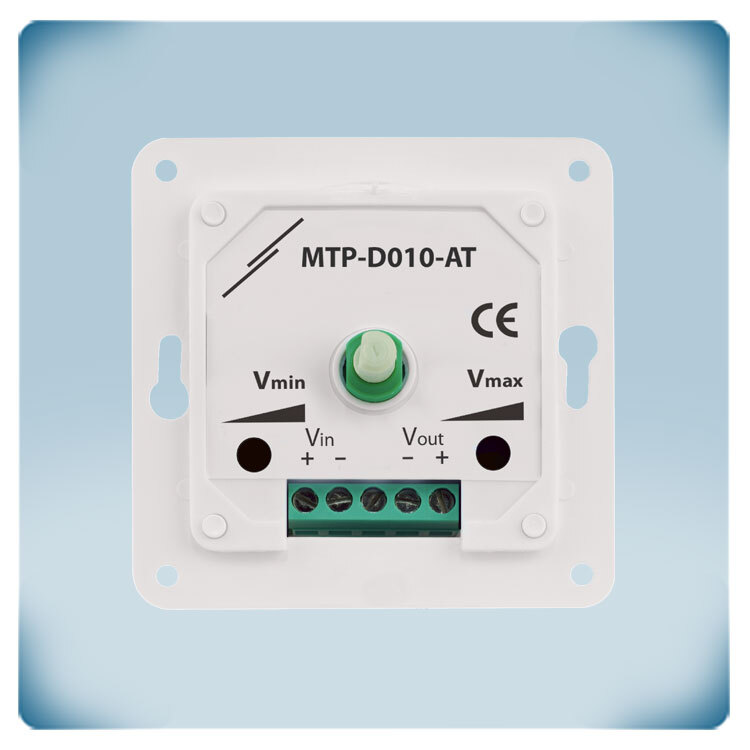

Регулируемый минимальный и максимальный уровень
Для некоторых приложений желательно настроить нижний и верхний предел сигнала управления. Некоторые ЕС-двигатели или заслонки на приводе не могут обрабатывать сигналы управления, которые слишком низкие. Нижную границу сигнала можно регулировать с помощью встроенного триммера, а верхнюю можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.

Каковы пределы сигнала управления?
Это зависит от напряжения питания MTP-D. Подача напряжения должна быть в диапазоне 3–15 VDC. Затем можно установить минимальное значение от 10 до 70% от подаваемого напряжения. Максимальное значение может быть установлено от 30 до 100% подаваемого напряжения. Всегда проверяйте, применяются ли ограничения в сочетании с подаваемым напряжением и соответствует ли выходной сигнал техническим характеристикам подключенного устройства.
Например, если подаваемое напряжение составляет 15 VDC, а верхний предел установлен на 100%, подключенное устройство должно быть способно обрабатывать сигнал управления до 15 VDC.

Положение ВЫКЛ
Когда поворотная ручка вращается полностью против часовой стрелки, сигнал управления будет отключен. Когда поворотная ручка поворачивается по часовой стрелке, она щелкает из положения ВЫКЛ. Сигнал управления немедленно перескочит на свой нижний предельный уровень. Если к потенциометру подключен EC вентилятор, он будет запускаться и ускоряться до низкой скорости. EC вентилятор никогда нельзя включать со скоростью ниже выбранной минимальной скорости.

∞ Что такое сигнал управления?
