Техническая спецификация

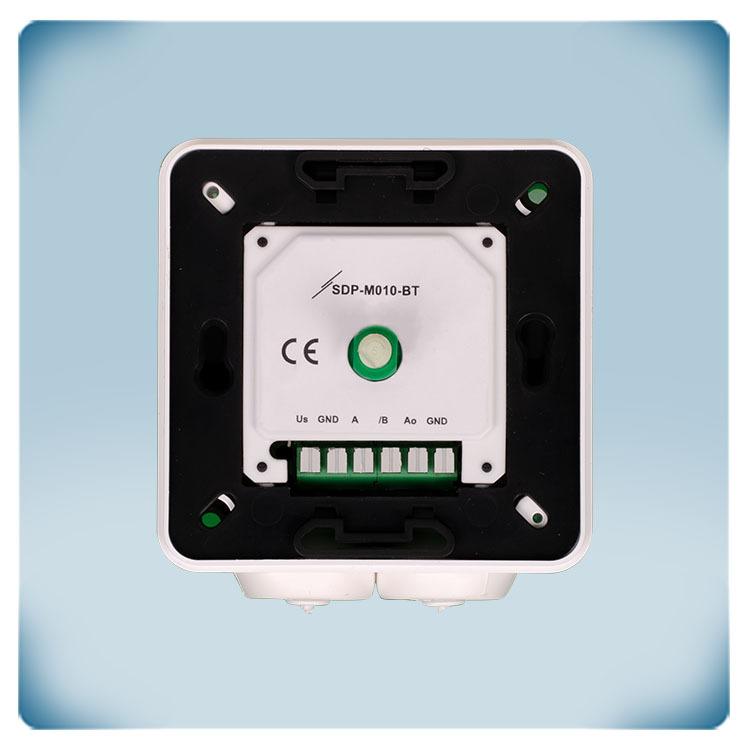

Потенциометр ОВиК без положения ВЫКЛ, Modbus RTU
Описание продукта
Потенциометр без положения ВЫКЛ. Для управления скоростью вентилятора или положением заслонок в системе вентиляции. Напряжение питания составляет 24 Вольт DC. Непрерывный регулируемый выходной сигнал можно установить с помощью поворотной ручки. Эта поворотная ручка не находится в положении ВЫКЛ. По умолчанию, аналоговый управляющий сигнал изменяется от низкого до высокого значения при повороте ручки по часовой стрелке. Эта функция может быть инвертирована через holding регистры Modbus. Минимальные и максимальные выходные значения можно регулировать через holding регистры Modbus. Полный обзор всех регулируемых настроек доступен на карте регистров Modbus этого продукта. Влагозащищенный корпус допускает встроенный (IP44) или поверхностный монтаж (IP54).
Дополнительные спецификации и описание
Типичные области применения
Аналоговый выход потенциометра обычно используется как управляющий сигнал. Обычно потенциометр используется для удаленной регулировки скорости ЕС вентилятора или для отправки запрошенной скорости двигателя на преобразователь частоты или регулятор скорости вращения АС вентилятора. Например, потенциометр можно установить в гостиной, а регулятор скорости вращения вентилятора - в техническом помещении или в электрическом шкафу.
Тип выхода
Можно выбрать различные типы выходов: напряжение / ток / ШИМ. Тип выхода можно настроить в holding регистре Modbus 11. Также можно настроить минимальное и максимальное значения типа выхода. Полный обзор всех регулируемых настроек доступен на карте регистров Modbus или в этом продукте.
Перезапись выхода
Когда включена функция перезаписи выходных данных, выходное значение может быть установлено через связь Modbus RTU. Это позволяет управлять поворотной ручкой и дистанционно управлять значением аналогового выхода потенциометра через связь Modbus RTU.
Тип регулирования мощности
По умолчанию, аналоговый выход переключается с низкого на высокий (например, от 0 до 10 вольт). Также можно отменить это действие. В этом случае, выходное значение изменяется от высокого к низкому (например, от 10 до 0 Вольт). Тип регулирования выхода может быть выбран в holding регистре Modbus 17.
Всегда активный
Этот потенциометр не имеет положения ВЫКЛ. Когда поворотная ручка установлена в минимальное положение, значение аналогового выхода равно минимальному значению. Это минимальное значение можно настроить с помощью holding регистра Modbus 15.
