Потенциометр без положения ВЫКЛ, 3-15 VDC
Описание продукта
Потенциометр без положения ВЫКЛ для управления ЕС-вентиляторами или приводами заслонок. Он также может дистанционно управлять контроллерами скорости вращения АС вентиляторов или преобразователями частоты. Напряжение питания: 3 - 15 VDC. Непрерывный регулируемый выходной сигнал можно установить с помощью поворотной ручки. Когда поворотная ручка полностью повернута против часовой стрелки, управляющий сигнал будет на минимальном уровне. Высокий и низкий уровни регулируются с помощью двух триммеров: низкий уровень между 10–70%, а высокий уровень между 30-100%. Влагозащищенный корпус, встроенный (IP44) или поверхностный монтаж (IP54).
Дополнительные спецификации и описание
Для чего используют потенциометр ОВиК?
Сигнал управления (выходной потенциометр) увеличивается или уменьшается в соответствии с положением поворотной ручки. Этот сигнал может непосредственно управлять ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E). Например, потенциометр можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или електрокабинете.
Сигнал управления (выходной потенциометр) увеличивается или уменьшается в соответствии с положением поворотной ручки. Этот сигнал может непосредственно управлять ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E). Например, потенциометр можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или електрокабинете.
Регулируемый минимальный и максимальный уровень

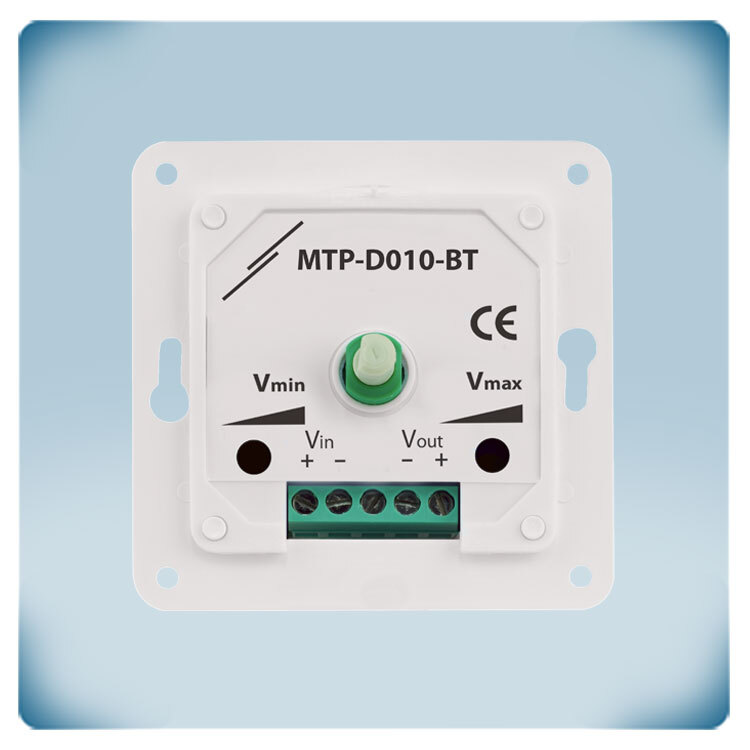

Для некоторых приложений желательно настроить нижний и верхний предел сигнала управления. Некоторые ЕС-двигатели или заслонки на приводе не могут обрабатывать сигналы, которые слишком низкие. Нижную границу сигнала управления можно регулировать с помощью встроенного триммера, а верхнюю можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.
Для некоторых приложений желательно настроить нижний и верхний предел сигнала управления. Некоторые ЕС-двигатели или заслонки на приводе не могут обрабатывать сигналы, которые слишком низкие. Нижную границу сигнала управления можно регулировать с помощью встроенного триммера, а верхнюю можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.
Каковы пределы сигнала управления?
Это зависит от напряжения питания MTP-D. Подача напряжения должна быть в диапазоне 3–15 VDC. Затем можно установить минимальное значение от 10 до 70% от подаваемого напряжения. Максимальное значение от 30 до 100% подаваемого напряжения. Всегда проверяйте, применяются ли ограничения в сочетании с напряжением, что подается и соответствует ли выходной сигнал техническим характеристикам подключенного устройства.
Например, если подаваемое напряжение составляет 15 VDC, а верхний предел установлен на 100%, подключенное устройство должно быть способно обрабатывать сигнал управления до 15 VDC.
Без положения ВЫКЛ.
В некоторых случаях технически или юридически требуется обеспечить минимальную подачу воздуха при любых обстоятельствах. Поскольку этот потенциометр не имеет положения ВЫКЛ, сигнал управления никогда не достигнет 0 В. Даже когда поворотная ручка находится в минимальном положении (повернута против часовой стрелки), сигнал будет иметь минимальное значение. Этот низкий уровень можно отрегулировать с помощью встроенного триммера.
