Потенциометр без положения ВЫКЛ, сухой контакт, 3-15 VDC
Описание продукта

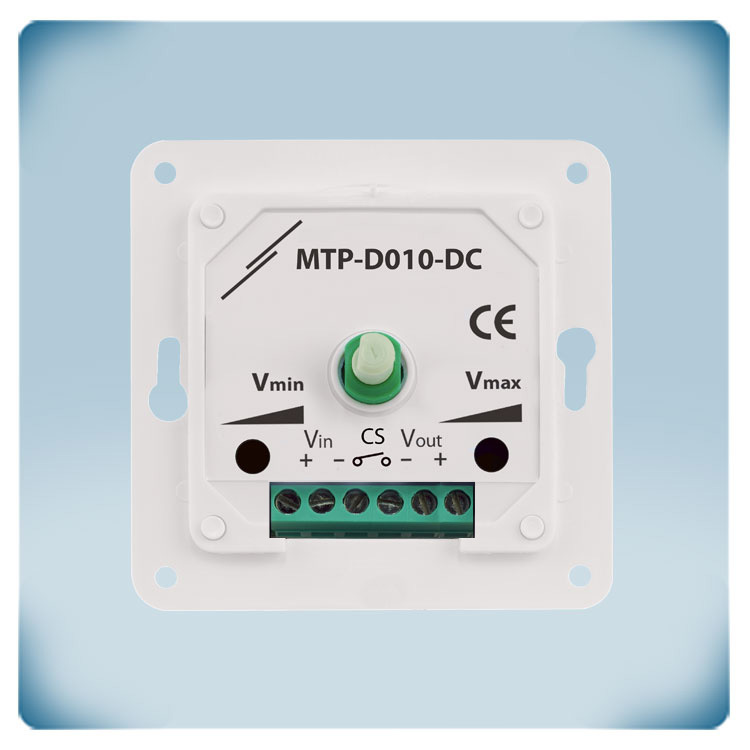

Потенциометр с сухим контактом для управления ЕС-вентиляторами или приводами заслонок. Он также может удаленно управлять контроллерами скорости вращения АС вентиляторов или преобразователями частоты. Напряжение питания должно быть в диапазоне 3–15 VDC. Непрерывный регулируемый выходной сигнал можно установить с помощью поворотной ручки, без положения ВЫКЛ. Когда поворотная ручка полностью повернута против часовой стрелки, сигнал управления будет на минимальном уровне. Высокий и низкий уровни регулируются с помощью двух триммеров: Vmin (10–70%) и Vmax (30–100%). Выход сухого контакта разомкнут, когда поворотная ручка находится в минимальном положении (полностью против часовой стрелки). Влагозащищенный корпус, встроенный (IP44) или поверхностный монтаж (IP54).
Дополнительные спецификации и описание
Для чего используют потенциометр ОВиК?
Сигнал управления (выходной потенциометр) увеличивается или уменьшается в соответствии с положением поворотной ручки. Этот сигнал может непосредственно управлять ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E). Например, потенциометр можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или електрокабинете.
Регулируемый минимальный и максимальный уровень
Для некоторых приложений желательно настроить нижний и верхний предел сигнала управления. Некоторые ЕС-двигатели или заслонки на приводе не могут обрабатывать сигналы управления, которые слишком низкие. Нижную границу сигнала можно регулировать с помощью встроенного триммера, а верхнюю можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.
Для некоторых приложений желательно настроить нижний и верхний предел сигнала управления. Некоторые ЕС-двигатели или заслонки на приводе не могут обрабатывать сигналы управления, которые слишком низкие. Нижную границу сигнала можно регулировать с помощью встроенного триммера, а верхнюю можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.
Каковы пределы управляющего сигнала?
Это зависит от напряжения питания MTP-D. Подача напряжения должна быть в диапазоне 3–15 VDC. Затем можно установить минимальное значение от 10 до 70% от подаваемого напряжения. Максимальное значение от 30 до 100% подаваемого напряжения. Всегда проверяйте, применяются ли ограничения в сочетании с напряжением, что подается и соответствует ли выходной сигнал техническим характеристикам подключенного устройства.
Например, если подаваемое напряжение составляет 15 VDC, а верхний предел установлен на 100%, подключенное устройство должно быть способно обрабатывать сигнал управления до 15 VDC.
Без положения ВЫКЛ.
В некоторых случаях технически или юридически требуется обеспечить минимальную подачу воздуха при любых обстоятельствах. Поскольку этот потенциометр не имеет положения ВЫКЛ, сигнал управления никогда не достигнет 0 В. Даже когда поворотная ручка находится в минимальном положении (повернута против часовой стрелки), сигнал будет иметь минимальное значение. Этот низкий уровень можно отрегулировать с помощью встроенного триммера.
Переключатель (сухой контакт)
Переключатель сухого контакта можно использовать для управления внешним устройством. Когда поворотная ручка находится в минимальном положении, выход контакта открыт. Когда поворотная ручка поворачивается по часовой стрелке, контакт немедленно замыкается.
