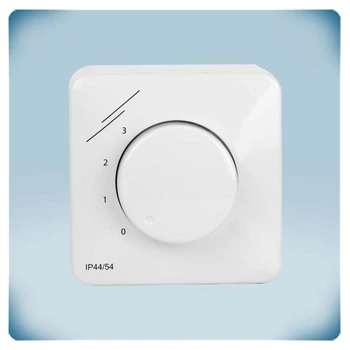

Переключатель для управления ЕС вентилятором | 3 положения и ВЫКЛ
Описание продукта
3-ступенчатый переключатель для управления ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости АС вентилятора или инверторами частоты.
SMT-D-3P-AL предлагает универсальное управление, обеспечивая три фиксированных позиции, которые упрощают процесс регулировки скорости вращения вентилятора.
Одной из выдающихся особенностей этого управляющего переключателя являются регулируемые выходные сигналы. Выходной сигнал в позиции 1 можно настроить в диапазоне 3–7 VDC, в позиции 2 — в диапазоне 5–9 VDC, а в позиции 3 постоянно обеспечивается полное входное напряжение, обычно 10 VDC.
SMT-D-4P-EM поставляется с положением ВЫКЛ. Это обеспечивает удобство отключения вашей системы при необходимости, обеспечивая полный контроль над вентиляционной средой. Эти фиксированные положения обеспечивают легкую оптимизацию, позволяя вам легко найти идеальную скорость для ваших конкретных требований к вентиляции.
Влагозащищенный корпус допускает встроенный (IP44) или поверхностный монтаж (IP54). Это гарантирует, что независимо от выбранного вами метода установки устройство останется достаточно прочным, чтобы противостоять различным факторам окружающей среды.
Дополнительные спецификации и описание
Вентиляторы с ЕС двигателями
Двигатель с электронной коммутацией (EC) обычно имеет ротор, состоящий из постоянных магнитов, который вращается внутри статора или вокруг него. Встроенный регулятор скорости вентилятора вырабатывает электрический ток в обмотках статора, сила которого варьируется в зависимости от управляющего сигнала 0–10 В. Этот электрический ток создает вращающееся магнитное поле, к которому выравниваются постоянные магниты, тем самым ускоряя работу ЕС-двигателя.
Основными преимуществами ЕС двигателей перед АС двигателями являются более высокая энергоэффективность, длительный срок службы, более низкий уровень шума, меньшие электромагнитные помехи (ЭМП).
Управление ЕС двигателем
Для оптимальной функциональности ЕС двигатель использует управляющий сигнал, который определяет желаемую скорость вращения вентилятора. Этот управляющий сигнал может быть цифровым, использующим связь Modbus RTU, или аналоговым, обычно в диапазоне от 0 до 10 Вольт. SMT-D-3P-AL вручную выдает такой сигнал пошагово.
Что такое 3-ступенчатый переключатель управления?
3-ступенчатый переключатель управляет ЕС вентиляторами или приводами заслонок в три этапа. Выходное напряжение изменяется в зависимости от положения поворотного переключателя и делится на три этапа. Положение 0 фиксировано на 0 VDC, а положение 3 на 10 VDC. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E) в три этапа. Например, переключатель управления можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или на електрическом щитке.
Регулируемые уровни выхода
Для некоторых приложений желательно регулировать сигнал управления, чтобы получить оптимальную скорость вращения вентилятора. Положение 0 зафиксировано на 0 VDC. Сигнал управления положением 1 и положением 2 можно регулировать. Из-за внутренних триммеров выходные напряжения в этих положениях можно установить в диапазоне 1 - 10 VDC. Положение 3 всегда равно напряжению, что подается: 10 VDC.
Положение ВЫКЛ
Этот переключатель управления имеет положение ВЫКЛ. В положении 0 выходное напряжение составляет 0 VDC.

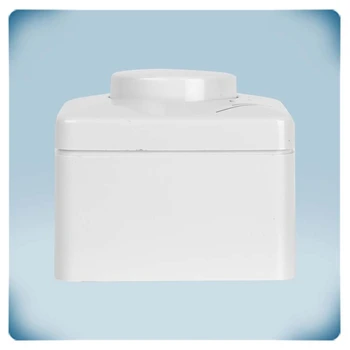

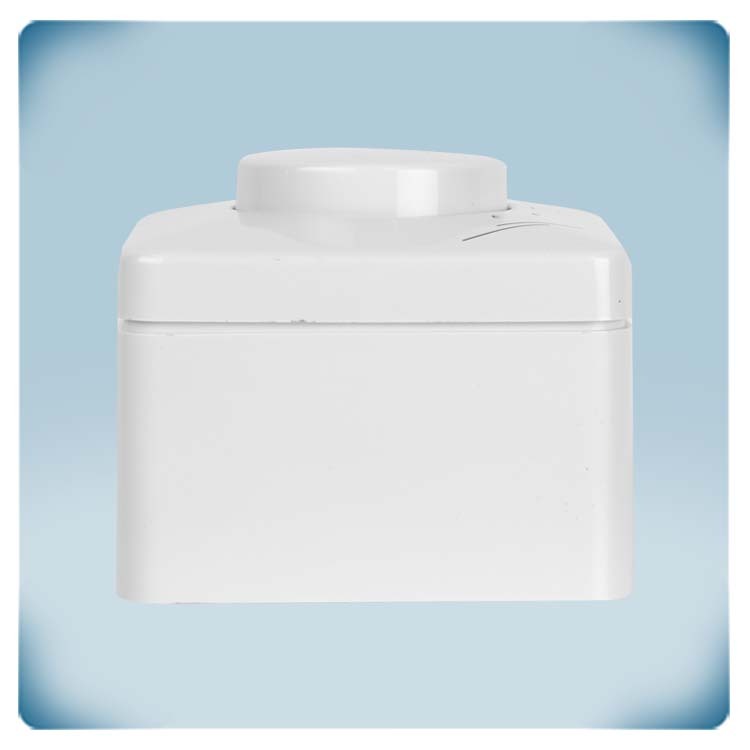

Корпус
Корпус SMT-1-30 изготовлен из прочного пластика ASA, устойчивого к ультрафиолетовому излучению и защищающего электронику от пыли, воды и ударов. Корпус имеет варианты как скрытого, так и настенного монтажа, что позволяет легко установить его на стену любого типа, включая гипсокартон, каменную кладку или панели. Вам не нужно искать разные версии продукта. Если вы выберете вариант скрытого монтажа, он идеально впишется в стандартную европейскую коробку и сливается с фоном. Класс защиты IP44 для скрытого монтажа и IP54 для поверхностного монтажа.
Наш переключатель ручного управления рассчитан на долговечность и надежность в различных системах отопления, вентиляции и кондиционирования воздуха. Он имеет прочную конструкцию, способную выдерживать требования непрерывной работы, предоставляя пользователям надежное решение для управления вентиляторами.
Двигатель с электронной коммутацией (EC) обычно имеет ротор, состоящий из постоянных магнитов, который вращается внутри статора или вокруг него. Встроенный регулятор скорости вентилятора вырабатывает электрический ток в обмотках статора, сила которого варьируется в зависимости от управляющего сигнала 0–10 В. Этот электрический ток создает вращающееся магнитное поле, к которому выравниваются постоянные магниты, тем самым ускоряя работу ЕС-двигателя.
Основными преимуществами ЕС двигателей перед АС двигателями являются более высокая энергоэффективность, длительный срок службы, более низкий уровень шума, меньшие электромагнитные помехи (ЭМП).
Управление ЕС двигателем
Для оптимальной функциональности ЕС двигатель использует управляющий сигнал, который определяет желаемую скорость вращения вентилятора. Этот управляющий сигнал может быть цифровым, использующим связь Modbus RTU, или аналоговым, обычно в диапазоне от 0 до 10 Вольт. SMT-D-3P-AL вручную выдает такой сигнал пошагово.
Что такое 3-ступенчатый переключатель управления?
3-ступенчатый переключатель управляет ЕС вентиляторами или приводами заслонок в три этапа. Выходное напряжение изменяется в зависимости от положения поворотного переключателя и делится на три этапа. Положение 0 фиксировано на 0 VDC, а положение 3 на 10 VDC. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E) в три этапа. Например, переключатель управления можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или на електрическом щитке.
Регулируемые уровни выхода
Для некоторых приложений желательно регулировать сигнал управления, чтобы получить оптимальную скорость вращения вентилятора. Положение 0 зафиксировано на 0 VDC. Сигнал управления положением 1 и положением 2 можно регулировать. Из-за внутренних триммеров выходные напряжения в этих положениях можно установить в диапазоне 1 - 10 VDC. Положение 3 всегда равно напряжению, что подается: 10 VDC.
Положение ВЫКЛ
Этот переключатель управления имеет положение ВЫКЛ. В положении 0 выходное напряжение составляет 0 VDC.
Корпус
Корпус SMT-1-30 изготовлен из прочного пластика ASA, устойчивого к ультрафиолетовому излучению и защищающего электронику от пыли, воды и ударов. Корпус имеет варианты как скрытого, так и настенного монтажа, что позволяет легко установить его на стену любого типа, включая гипсокартон, каменную кладку или панели. Вам не нужно искать разные версии продукта. Если вы выберете вариант скрытого монтажа, он идеально впишется в стандартную европейскую коробку и сливается с фоном. Класс защиты IP44 для скрытого монтажа и IP54 для поверхностного монтажа.
Наш переключатель ручного управления рассчитан на долговечность и надежность в различных системах отопления, вентиляции и кондиционирования воздуха. Он имеет прочную конструкцию, способную выдерживать требования непрерывной работы, предоставляя пользователям надежное решение для управления вентиляторами.
