Контроллер TVOC | скрытый монтаж | светодиодные индикаторы, 24 VAC-VDC
Описание продукта
Интеллектуальный многофункциональный комнатный датчик. Он измеряет температуру, относительную влажность, качество воздуха и окружающее освещение. Уникальный корпус позволяет скрытый или поверхностный монтаж. Напряжение питания составляет 24 VAC или 24 VDC.
Алгоритм датчика управляет одним аналоговым выходом на основе измеренных значений. Этот единственный выход можно использовать для прямого управления ЕС-вентилятором, регулятором скорости АС вентилятора или приводом заслонки. Все измерения и выходное значение также доступны через Modbus RTU. Чувствительный элемент TVOC сменный.
Во многих случаях датчик внешней освещенности может использоваться для управления системой вентиляции в зависимости от количества людей в комнате. Все настройки можно изменить через Modbus RTU. Также регулируется интенсивность свечения светодиодов для индикации состояния.
Документы
Дополнительные спецификации и описание
Этот датчик ОВиК обеспечивает четкую визуальную индикацию уровня TVOC с помощью зеленого, желтого и красного светодиодов. Зеленый светодиод указывает на то, что уровень TVOC находится в пределах допустимого диапазона - достаточно свежего воздуха. Когда уровень TVOC входит в диапазон предупреждающих значений, загорается желтый светодиод. Красный цвет означает: уровень TVOC вне диапазона или приток свежего воздуха недостаточный. Светодиодные индикаторы также могут отображать значение другого параметра. Измеренные температура, относительная влажность, TVOC, точка росы и уровень внешней освещенности доступны через Modbus RTU.
Выход этого датчика может управлять EC вентилятором, регулятором скорости АС вентилятора или заслонкой с приводом. Исходное значение пропорционально изменяется в зависимости от измеренной температуры, влажности и концентрации TVOC. Когда нужно больше свежего воздуха, датчик увеличит скорость вентилятора или откроет заслонку.
Рабочий диапазон измерения температуры датчика: 0-50 °C, относительной влажности: 0-95 % без конденсата, TVOC: 0-60.000 ppb. Точность составляет ±0,4 °C; ±3 % rH; ±15% для летучих органических соединений.

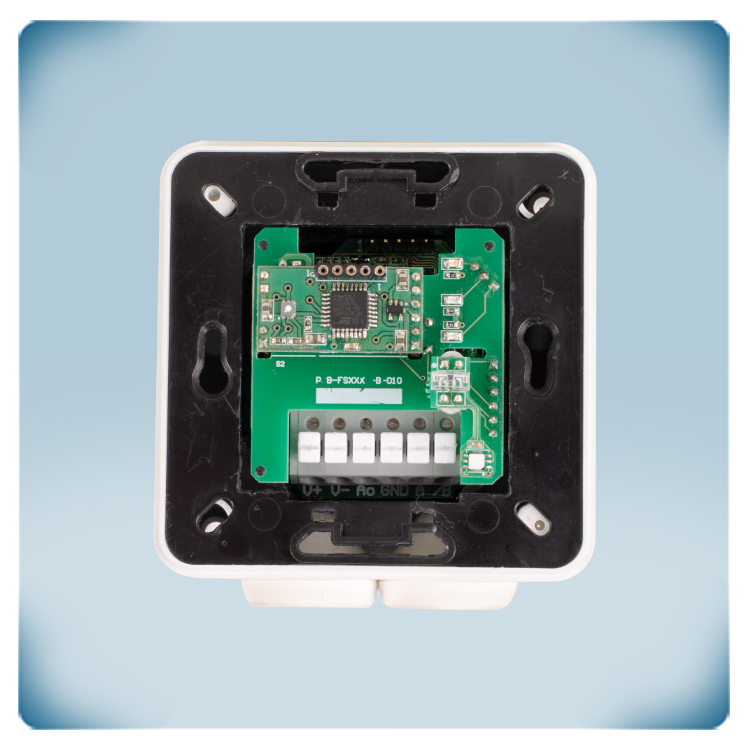

Клеммные колодки с зажимом сокращают время подключения и монтажа. Они устраняют необходимость в регулярном обслуживании и гарантируют надежный контакт крепких или многожильных проводов. Этот датчик может питаться с 24 VDC или 24 VAC. Он предназначен для 3-проводного соединения. Заземления входного питания (V-) подключены к заземлению аналогового выхода (GND). Никогда не подключайте общее заземление к другим устройствам, которые питаются от постоянного напряжения.
Скрытый или поверхностый монтаж
Этот датчик можно закрепить на стене, плоской поверхности или в стандартной европейской настенной монтажной коробке. На стене видна только передняя панель датчика – датчик монтируется заподлицо.
Этот датчик не требует никакой конфигурации. После установки он готов к использованию. Настройки по умолчанию подойдут для большинства программ. При необходимости настройки можно регулировать с помощью Modbus RTU. Например, можно выбрать другой тип выхода, чтобы сделать его совместимым с другими устройствами: 0-10 VDC / 0-20 mA / 0-100% PWM / Modbus RTU. Также можно регулировать интенсивность светодиодов для индикации состояния. Карта реестра Modbus предоставляет полный обзор всех регулируемых настроек.
Этот датчик ОВиК производится в Европе. Каждый датчик откалиброван и прошел испытания на нашем заводе. В маловероятном случае сбоя элемента датчика TVOC этот модуль можно заменить. Мы используем высококачественные сенсорные элементы и компоненты. Это обеспечивает долгосрочную стабильность и точность.
