Канальный датчик CO2 | защита от коррозии, 24 VDC
Описание продукта
Канальный датчик CO2 покрыт антикоррозийным и устойчивым к аммиаку покрытием, что делает его пригодным для использования в сельском хозяйстве, садоводстве или других жестких условиях: теплицах, грибоводстве, хозяйства по разведению рыбы и т.д. Датчик измеряет СО2, температуру, относительную влажность и определяет точку росы. Эта модель датчика имеет питание 18-34 VDC.
Три аналоговых выхода которые можно выбрать через Modbus RTU: 0-10 VDC, 0-20 мА или 0-100% ШИМ. Программное обеспечение легко обновлять и изменять все настройки через Modbus RTU.
► Диапазоны измерения
Температура: 0-50 °C
Относительная влажность: 0-100 % rH, (без конденсата)
CO2: 0-10 000 ppm
► Точность: ±0,4 °C; ±3 % rH; ±30 ppm CO2
► Мин. скорость воздушного потока 1 м/сек
Степень защиты корпуса: IP54, зонда: IP20. Имеет съемный элемент датчика CO2 для удобной калибровки и проверки. Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Оптимизирован для воздуховодов
Во время дыхания люди выделяют CO2 или углекислый газ. Это делает концентрацию CO2 хорошим индикатором занятости и уровня активности в помещении. Во многих приложениях датчики CO2 используются в качестве индикатора требований к вентиляции. Этот датчик ОВиК измеряет температуру, относительную влажность и CO2 в воздуховодах. На основании температуры и влажности рассчитывается точка росы. Этот датчик будет работать лучше всего, если он будет установлен на прямом участке воздуховода. Избегайте установки в зонах с турбулентным воздушным потоком рядом с фильтрами, вентиляторами, охлаждающими змеевиками и т. д. Правильно расположите датчик относительно направления воздушного потока. Пожалуйста, обратитесь к инструкциям по монтажу для получения более подробной информации.
Во время дыхания люди выделяют CO2 или углекислый газ. Это делает концентрацию CO2 хорошим индикатором занятости и уровня активности в помещении. Во многих приложениях датчики CO2 используются в качестве индикатора требований к вентиляции. Этот датчик ОВиК измеряет температуру, относительную влажность и CO2 в воздуховодах. На основании температуры и влажности рассчитывается точка росы. Этот датчик будет работать лучше всего, если он будет установлен на прямом участке воздуховода. Избегайте установки в зонах с турбулентным воздушным потоком рядом с фильтрами, вентиляторами, охлаждающими змеевиками и т. д. Правильно расположите датчик относительно направления воздушного потока. Пожалуйста, обратитесь к инструкциям по монтажу для получения более подробной информации.
Как это работает?
Этот датчик имеет три аналоговых выхода. Каждый из них передает одно из измеренных значений. Например, по умолчанию выход 1 будет передавать 0 В при 0 ° C и 10 В при 50 ° C. Каждое выходное значение изменяется пропорционально в зависимости от измеренной температуры, влажности или концентрации CO2. Измеренная температура доступна через выход 1, относительная влажность через выход 2 и концентрация CO2 через выход 3.
Легко использовать!
Этот датчик не требует настройки. После установки он готов к использованию. Настройки по умолчанию подходят для большинства приложений. При необходимости, настройки можно изменить через Modbus RTU. Например, можно выбрать другой тип выхода, чтобы он был совместим с другими устройствами: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Карта регистров Modbus обеспечивает полный обзор всех регулируемых настроек.
4-проводное подключение
Напряжение питания 24 VDC. Клеммы заземления источника питания (V-) и выхода (GND) внутренне не подключены. Это означает, что для подключения этого датчика требуется 4-проводный кабель. Большинство источников питания 24 VDC обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность вашей установки.
Монтаж
Датчик можно устанавливать в круглых и прямоугольных вентиляционных каналах. Отверстие для зонда датчика должно быть расположено в центре воздуховода, а отверстия для измерения СО2 должны быть повернуты под прямым углом к движению воздушного потока. Всегда используйте фланец для установки датчика на круглых каналах, а на прямоугольных каналах можно устанавливать без фланца. Датчик нельзя устанавливать в турбулентных зонах, необходимо выбрать прямой участок трубы или воздуховода без препятствий и поворотов рядом. Рекомендуемое для монтажа расстояние - 7,5 диаметров воздуховода ниже по потоку воздуха и не менее 3 диаметров воздуховода перед поворотами или препятствиями потока. Избегайте установки рядом фильтров, вентиляторов и т.п., такое электронное оборудование может повлиять на показания измерений. Используйте экранированные кабели в местах с высокими уровнями электромагнитных помех. Сохраняйте не менее 15 см расстояния между линиями датчиков и линиями электропередач 230 VAC.
Автокалибровка датчика
Алгоритм автокалибровки ABC включен по умолчанию. Этот алгоритм разработан для использования в приложениях, где концентрация CO2 падает до внешних условий окружающей среды 400 ppm по крайней мере один раз (15 минут) в течение 7 дней, что обычно наблюдается во время периодов, когда в помещении нет людей. Датчик достигнет своей рабочей точности через 25 часов непрерывной работы после того, как он подвергся воздействию эталонного уровня воздуха из окружающей среды при 400 ppm ± 10 ppm CO2.
Датчик можно устанавливать в круглых и прямоугольных вентиляционных каналах. Отверстие для зонда датчика должно быть расположено в центре воздуховода, а отверстия для измерения СО2 должны быть повернуты под прямым углом к движению воздушного потока. Всегда используйте фланец для установки датчика на круглых каналах, а на прямоугольных каналах можно устанавливать без фланца. Датчик нельзя устанавливать в турбулентных зонах, необходимо выбрать прямой участок трубы или воздуховода без препятствий и поворотов рядом. Рекомендуемое для монтажа расстояние - 7,5 диаметров воздуховода ниже по потоку воздуха и не менее 3 диаметров воздуховода перед поворотами или препятствиями потока. Избегайте установки рядом фильтров, вентиляторов и т.п., такое электронное оборудование может повлиять на показания измерений. Используйте экранированные кабели в местах с высокими уровнями электромагнитных помех. Сохраняйте не менее 15 см расстояния между линиями датчиков и линиями электропередач 230 VAC.
Автокалибровка датчика
Алгоритм автокалибровки ABC включен по умолчанию. Этот алгоритм разработан для использования в приложениях, где концентрация CO2 падает до внешних условий окружающей среды 400 ppm по крайней мере один раз (15 минут) в течение 7 дней, что обычно наблюдается во время периодов, когда в помещении нет людей. Датчик достигнет своей рабочей точности через 25 часов непрерывной работы после того, как он подвергся воздействию эталонного уровня воздуха из окружающей среды при 400 ppm ± 10 ppm CO2.
Защищенный от коррозии и устойчив к аммиаку

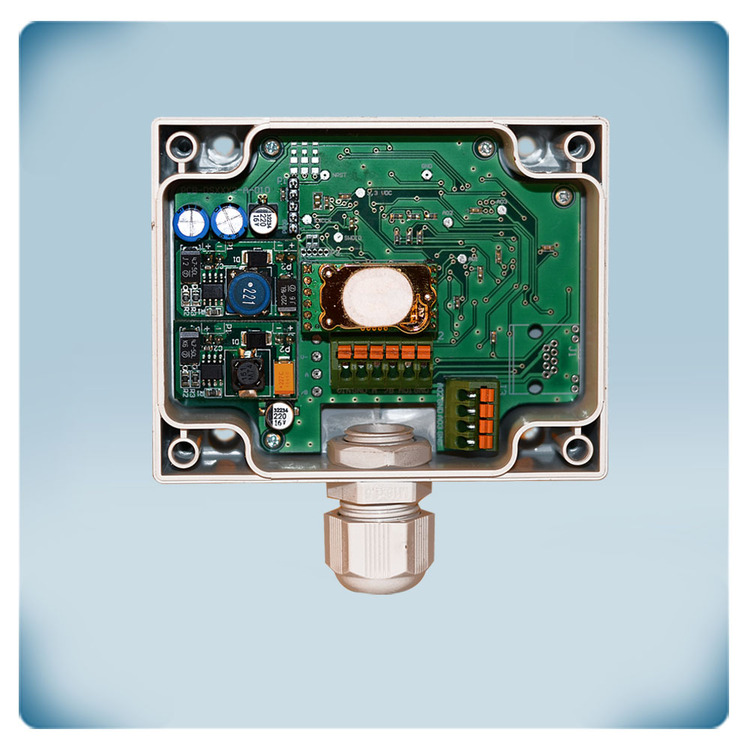

Электронные компоненты и печатная плата этого датчика обработаны антикоррозийным и устойчивым к аммиаку покрытием. Это делает его пригодным для сельскохозяйственного сектора или применения в местах с повышенной влажностью. Каждый датчик откалиброван и испытан на нашем заводе. В маловероятном случае выхода из строя элемента датчика CO2, этот модуль можно заменить. Мы используем высококачественные сенсорные элементы и компоненты. Это обеспечивает долгосрочную стабильность и точность датчика. Защита IP54. Элемент датчика встроенный в зонд канального датчика. Этот зонд имеет отверстие для прямого контакта между потоком воздуха и сенсорным элементом. Датчик обеспечивает защиту IP20.
