Канальный датчик температуры | влажности | 24 VDC

Код товара DSTHF-3
GTIN 0.540.100.301.768.5
Номер интрастата 90.25.80.40
Категория Канальные датчики температуры и влажности
Склад 16 Ед. изм
Срок производства 5 Неделя(и)

Описание продукта

Канальный датчик температуры и влажности для систем ОВиК. На основе измеренных значений рассчитывается точка росы.

Напряжение питания составляет 24 VDC. Imax 80 мA.

Датчик имеет на выбор 3 аналоговых/модулирующих выхода: температура, относительная влажность или температура + относительная влажность. Измеренные значения передаются через три аналоговых выхода и через Modbus RTU. Тип вывода можно выбрать. Все настройки можно изменить через Modbus RTU.

Степень защиты корпуса IP54, зонда IP20. Все сенсорные элементы откалиброваны и испытаны на нашем заводе. Гарантия 2 года с даты поставки.

Дополнительные спецификации и описание


Оптимизирован для воздуховодов

Этот датчик ОВиК измеряет температуру и относительную влажность в воздуховодах. На основе измеренных значений рассчитывается точка росы. Этот датчик будет работать лучше, если он установлен в прямой части воздуховода. Избегайте установки в турбулентных зонах воздуха вблизи фильтров, вентиляторов, охлаждающих змеевиков и тому подобное. Расположите датчик правильно в соответствии с направлением потока воздуха. Для получения более подробной информации обратитесь к инструкциям по монтажу.

Как он работает?
Рабочий диапазон измерения температуры датчика: -30-70 °C, относительной влажности: 0-100 %. Минимальная скорость воздушного потока должна составлять 1 м/сек. Этот датчик имеет три аналоговых выхода. Каждый из них передает одно из измеренных значений. Например, по умолчанию выход 1 передает 0 В при 0 ° C и 10 В при 50 ° C. Каждое исходное значение пропорционально изменяется в зависимости от измеренной температуры или относительной влажности. По умолчанию, измеренная температура доступна через выход 1, а относительная влажность - через выход 2. Выход 3 деактивировано по умолчанию, но также может передавать температуру или относительную влажность.

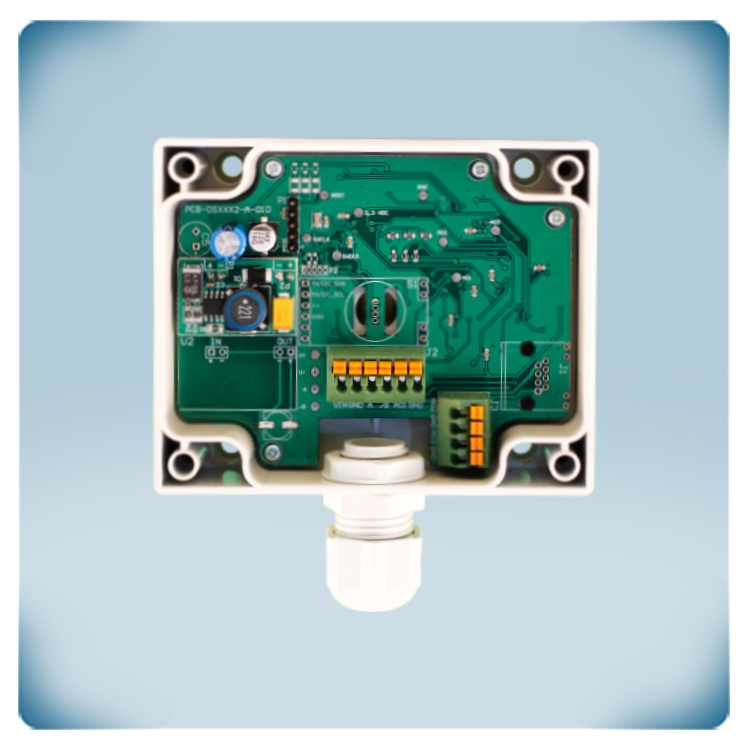

Простота подключения!
Клеммные колодки с зажимом сокращают время подключения и монтажа. Они устраняют потребность в плановом обслуживании и гарантируют надежный контакт крепких или многожильных проводов. Напряжение питания составляет 24 VDC. Клеммы заземления источника питания (V-) и выхода (GND) внутренне не соединены. Это означает, что для подключения этого датчика нужен 4-проводной кабель. Большинство блоков питания 24 VDC обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность вашей установки.

Простой в использовании!
Этот датчик не требует никакой конфигурации. После установки он готов к использованию. Настройки по умолчанию подойдут для большинства программ. При необходимости, настройки можно регулировать с помощью Modbus RTU. Например, можно выбрать другой тип выхода, чтобы сделать его совместимым с другими устройствами: 0-10 VDC / 0-20 мА / 0-100% ШИМ / Modbus RTU. Карта регистра Modbus предоставляет полный обзор всех регулируемых настроек.

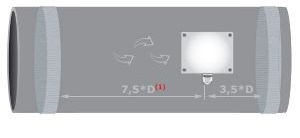

Монтаж монтажное положение
Этот датчик можно устанавливать в круглых воздуховодах с помощью гибкого фланца. Датчик необходимо устанавливать на прямом отрезке вентиляционного канала, чтобы избежать турбулентности, а также на расстоянии 7,5 диаметров воздуховода ниже по потоку и не менее 3 диаметров перед поворотами или препятствиями потока. Избегайте установки рядом фильтров, вентиляторов и т.п. Чувствительный элемент датчика должен быть установлен под прямым углом к воздушному потоку, чтобы воздух полностью проходил сквозь специальные отверстия.

Рекомендуемые параметры окружающей среды
Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах 0-50 °C, а относительная влажность 5-85% и без образования конденсата. Всегда подключайте устройство когда оно полностью сухое.

Высокое качество
Этот датчик ОВиК производится в Европе. Каждый датчик откалиброван и испытан на нашем заводе. Мы используем высококачественные сенсорные элементы и компоненты. Это обеспечивает долгосрочную стабильность и точность датчика. Корпус обеспечивает защиту IP54. Элемент датчика встроенный в зонд канального датчика. Этот зонд имеет отверстие для прямого контакта между потоком воздуха и сенсорным элементом. Датчик имеет защиту IP20.
