Канальный датчик температуры | влажности | 24 VAC - VDC
Описание продукта
Датчик температуры и влажности в воздухе для систем ОВИК. Он измеряет температуру и относительную влажность. На основе измеренных значений рассчитывается точка росы.
Напряжение питания составляет 18—34 VDC / 15—24 VAC ±10%. Imax 70 / 80 мА.
Измеренные значения передаются через три аналоговых выхода и через Modbus RTU. Тип вывода можно выбрать. Все настройки можно изменить через Modbus RTU.
Степень защиты корпуса датчика IP54, зонда IP20. Все сенсорные элементы откалиброваны и испытаны на нашем заводе. Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Оптимизирован для воздуховодов
Канальный датчик ОВиК измеряет температуру и относительную влажность в воздуховодах. На основании этих измерений рассчитывается точка росы. Этот датчик будет работать лучше, если будет установлен на прямом участке воздуховода. Избегайте установки в зонах с турбулентным потоком воздуха рядом с фильтрами, вентиляторами, охлаждающими спиралями и т.д. Расположите датчик правильно относительно направления воздушного потока. Пожалуйста, обратитесь к инструкциям по монтажу для получения более подробной информации.
Канальный датчик ОВиК измеряет температуру и относительную влажность в воздуховодах. На основании этих измерений рассчитывается точка росы. Этот датчик будет работать лучше, если будет установлен на прямом участке воздуховода. Избегайте установки в зонах с турбулентным потоком воздуха рядом с фильтрами, вентиляторами, охлаждающими спиралями и т.д. Расположите датчик правильно относительно направления воздушного потока. Пожалуйста, обратитесь к инструкциям по монтажу для получения более подробной информации.
Как это работает?
Рабочий диапазон измерения температуры датчика: -30-70 °C, относительной влажности: 0-100 %. Минимальная скорость воздушного потока должна составлять 1 м/сек. Этот датчик имеет три аналоговых выхода. Каждый из них передает одно из измеренных значений. Например, по умолчанию выход 1 будет передавать 0 В при 0 ° C и 10 В при 50 ° C. Каждое выходное значение изменяется пропорционально в зависимости от измеренной температуры или относительной влажности. По умолчанию, измеренная температура доступна через выход 1, а относительная влажность - через выход 2. Выход 3 по умолчанию отключен, но также может передавать температуру или относительную влажность.
Рабочий диапазон измерения температуры датчика: -30-70 °C, относительной влажности: 0-100 %. Минимальная скорость воздушного потока должна составлять 1 м/сек. Этот датчик имеет три аналоговых выхода. Каждый из них передает одно из измеренных значений. Например, по умолчанию выход 1 будет передавать 0 В при 0 ° C и 10 В при 50 ° C. Каждое выходное значение изменяется пропорционально в зависимости от измеренной температуры или относительной влажности. По умолчанию, измеренная температура доступна через выход 1, а относительная влажность - через выход 2. Выход 3 по умолчанию отключен, но также может передавать температуру или относительную влажность.
Легко подключить!

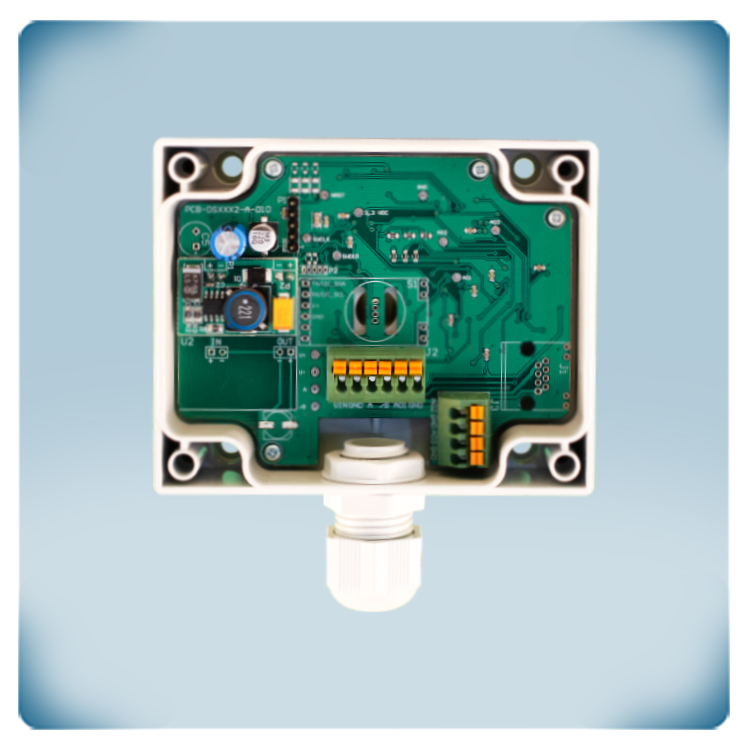

Клеммные колодки с зажимом сокращают время монтажа. Они устраняют необходимость в регулярном обслуживании и гарантируют надежный контакт для одножильных или многожильных проводов. Этот датчик может питаться от 24 VDC или от 24 VAC. Предназначен для 3-х проводного подключения. Заземление входящего питания (V-) постоянно подключено к заземлению аналогового выхода (GND). Убедитесь, что это общее заземление не подключено к другим устройствам, которые питаются от постоянного напряжения.
Клеммные колодки с зажимом сокращают время монтажа. Они устраняют необходимость в регулярном обслуживании и гарантируют надежный контакт для одножильных или многожильных проводов. Этот датчик может питаться от 24 VDC или от 24 VAC. Предназначен для 3-х проводного подключения. Заземление входящего питания (V-) постоянно подключено к заземлению аналогового выхода (GND). Убедитесь, что это общее заземление не подключено к другим устройствам, которые питаются от постоянного напряжения.
Легкий в использовании!
Этот датчик не требует настройки. После установки он готов к использованию. Настройки по умолчанию подходят для большинства приложений. При необходимости, настройки можно изменить через Modbus RTU. Например, можно выбрать другой тип выхода, чтобы он был совместим с другими устройствами: 0-10 VDC / 0-20 мА / 0-100% PWM / Modbus RTU. Карта регистров Modbus обеспечивает полный обзор всех регулируемых настроек.
Этот датчик не требует настройки. После установки он готов к использованию. Настройки по умолчанию подходят для большинства приложений. При необходимости, настройки можно изменить через Modbus RTU. Например, можно выбрать другой тип выхода, чтобы он был совместим с другими устройствами: 0-10 VDC / 0-20 мА / 0-100% PWM / Modbus RTU. Карта регистров Modbus обеспечивает полный обзор всех регулируемых настроек.
Монтаж
Этот датчик можно устанавливать в круглых воздуховодах с помощью гибкого фланца. Датчик необходимо устанавливать на прямом отрезке вентиляционного канала, чтобы избежать турбулентности, а также на расстоянии 7,5 диаметров воздуховода ниже по потоку и не менее 3 диаметров перед поворотами или препятствиями потока. Избегайте установки рядом фильтров, вентиляторов и т.п. Чувствительный элемент датчика должен быть установлен под прямым углом к воздушному потоку, чтобы воздух полностью проходил сквозь специальные отверстия.
Этот датчик можно устанавливать в круглых воздуховодах с помощью гибкого фланца. Датчик необходимо устанавливать на прямом отрезке вентиляционного канала, чтобы избежать турбулентности, а также на расстоянии 7,5 диаметров воздуховода ниже по потоку и не менее 3 диаметров перед поворотами или препятствиями потока. Избегайте установки рядом фильтров, вентиляторов и т.п. Чувствительный элемент датчика должен быть установлен под прямым углом к воздушному потоку, чтобы воздух полностью проходил сквозь специальные отверстия.
Высокое качество
Датчик ОВиК производится в Европе. Каждый датчик откалиброван и прошел испытания на нашем заводе. Мы используем качественные сенсорные элементы и комплектующие. Это обеспечивает долговременную стабильность и точность датчика. Защита IP54. Чувствительный элемент встроенный в зонд канального датчика. Этот зонд имеет отверстие для прямого контакта между воздушным потоком и чувствительным элементом. Сенсорный зонд имеет защиту IP20.
Датчик ОВиК производится в Европе. Каждый датчик откалиброван и прошел испытания на нашем заводе. Мы используем качественные сенсорные элементы и комплектующие. Это обеспечивает долговременную стабильность и точность датчика. Защита IP54. Чувствительный элемент встроенный в зонд канального датчика. Этот зонд имеет отверстие для прямого контакта между воздушным потоком и чувствительным элементом. Сенсорный зонд имеет защиту IP20.
