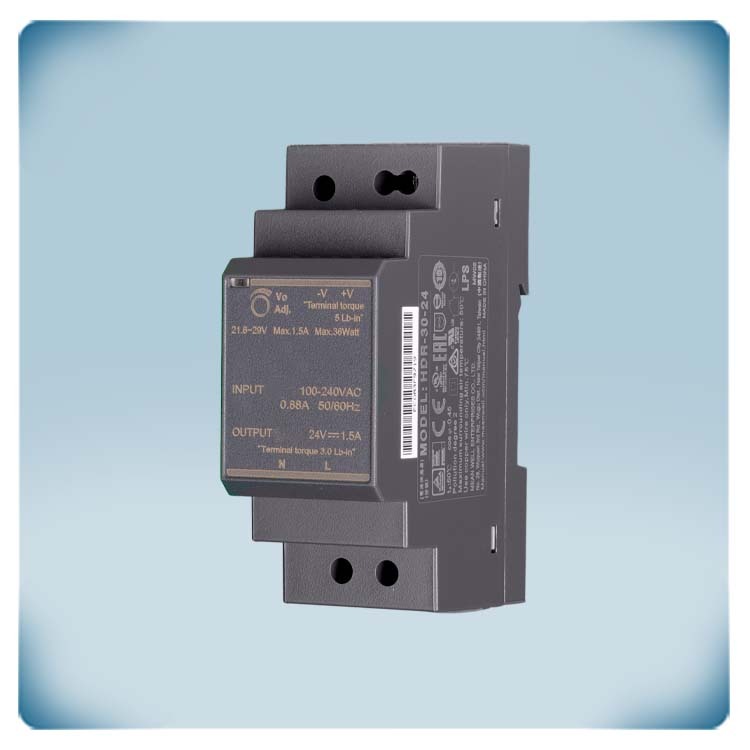

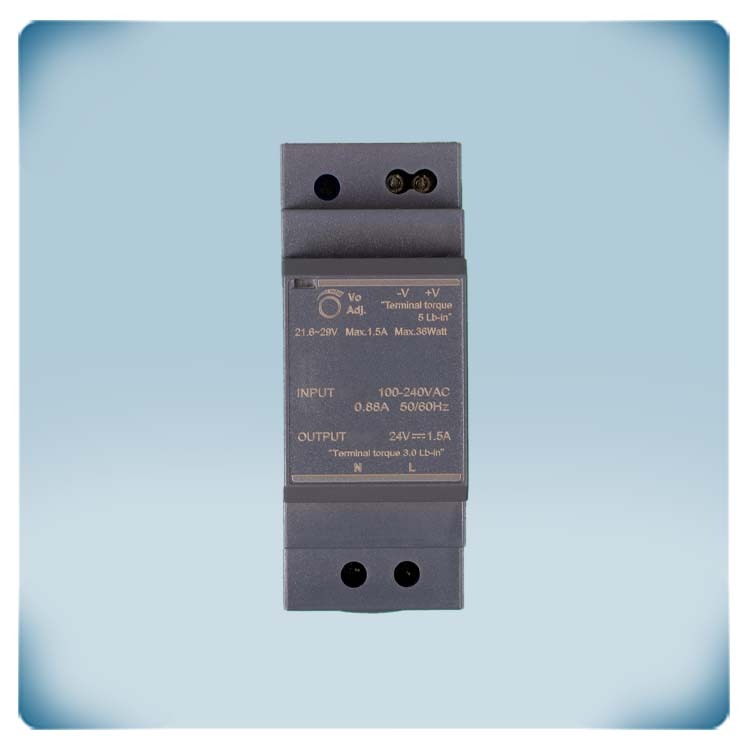

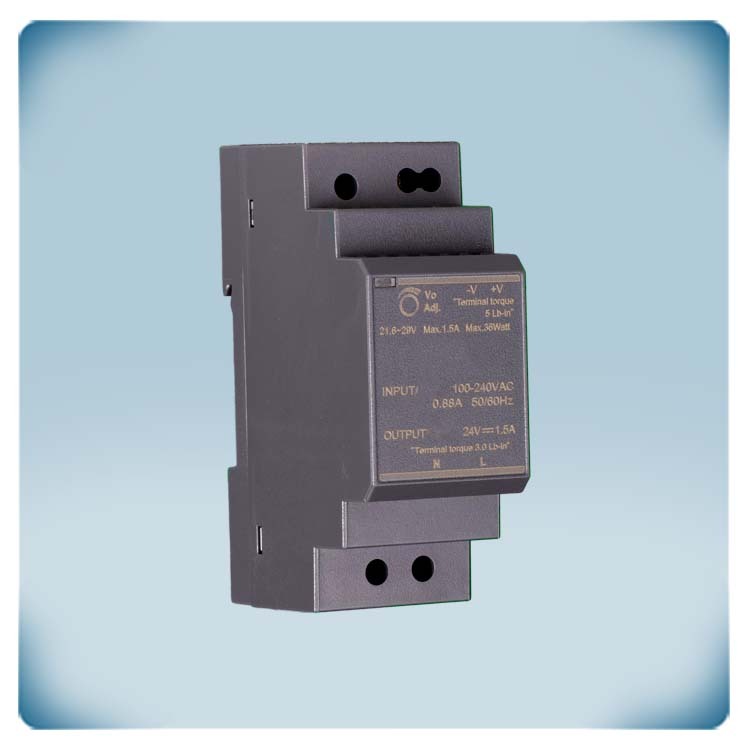

Источник питания 24 VDC, 36 Вт, защита IP20, монтаж на DIN-рейку
Описание продукта
Модуль питания 24 VDC на DIN-рейку - это электрическое устройство, которое используется для преобразования входного напряжения (как правило, переменного напряжения сети или другого напряжения постоянного тока) в стабильное выходное напряжение 24 VDC и предназначено для монтажа на DIN-рейку в электрических шкафах.
Устройство принимает входное напряжение 85-264 VAC / 50-60 Гц и к нему можно подключить максимальную нагрузку 36 Вт. Для подключения нагрузки возможно использование клеммной колодки. Модуль питания защищен корпусом со степенью защиты IP20, а безопасность вашей электроустановки повышается благодаря защите от перегрузки и перенапряжения.
Некоторые из ключевых отраслей, где можно использовать этот импульсный блок питания - это автоматизация зданий (например, управление системами отопления, вентиляции и кондиционирования), промышленная автоматизация (например, обеспечение стабильного питания датчиков, контроллеров и т.д.), возобновляемая энергетика (например, солнечные электростанции) или лабораторное оборудование.
Импульсные источники питания по сравнению с линейными являются более эффективными, легкими и компактными (благодаря бестрансформаторной конструкции). Благодаря высокому КПД они производят меньше тепла и способствуют большей экономии электроэнергии.
Дополнительные спецификации и описание
Модуль питания DHDR8-24-36 монтируется на DIN-рейку. Для повышения безопасности пользователя DHDR8-24-36 размещен в защитном пластиковом корпусе, эффективно предотвращающем поражение электрическим током. В стандартной конфигурации корпус совместим со стандартной DIN-рейкой TS35, что обеспечивает простой и надежный монтаж. Корпус имеет ширину 35 мм, что позволяет компактно располагать модуль в электрических шкафах.
DHDR8-24-36 разработан для работы с высоким КПД, до 90 %, в широком диапазоне температур окружающей среды, от -30°C до 70°C, что обеспечивает надежную работу в различных условиях. Оснащенный режимом постоянного тока для защиты от перегрузки, он подходит для широкого спектра применений, включая индуктивные и емкостные нагрузки. Полноценные защитные функции и соответствующие сертификаты для домашней автоматизации и промышленных устройств управления делают этот модуль лучшим решением для питания бытовых и промышленных устройств.
Таким образом, DHDR8-24-36 сочетает в себе эффективность, безопасность и простоту установки, что делает его надежным выбором для различных применений в области решений по электропитанию.
Требования к монтажу
Монтажная ориентация модуля - вертикальная, входные клеммы расположены внизу, а выходные - вверху. Другие способы монтажа, такие как перевернутый, горизонтальный или настольный, не допускаются.
Убедитесь, что все жилы каждого многожильного провода входят в клеммное соединение, а винтовые клеммы надежно зафиксированы, чтобы предотвратить плохой контакт; убедитесь, что каждый контакт соединен с проводами, чтобы предотвратить чрезмерную токовую нагрузку на один контакт. Используйте провода, которые выдерживают температуру не менее 80 °C. Рекомендуемая длина провода - 6 мм. Используйте шлицевую отвертку 3 мм.
Всегда устанавливайте DHDR8-24-36 входными клеммами вниз, иначе не будет обеспечено достаточное охлаждение. Чтобы прикрепить его к DIN-рейке, следует слегка наклонить его назад и закрепить на рейке с помощью фиксирующего механизма. Избегайте воздействия на устройство прямых солнечных лучей!
Монтажная ориентация модуля - вертикальная, входные клеммы расположены внизу, а выходные - вверху. Другие способы монтажа, такие как перевернутый, горизонтальный или настольный, не допускаются.
Убедитесь, что все жилы каждого многожильного провода входят в клеммное соединение, а винтовые клеммы надежно зафиксированы, чтобы предотвратить плохой контакт; убедитесь, что каждый контакт соединен с проводами, чтобы предотвратить чрезмерную токовую нагрузку на один контакт. Используйте провода, которые выдерживают температуру не менее 80 °C. Рекомендуемая длина провода - 6 мм. Используйте шлицевую отвертку 3 мм.
Всегда устанавливайте DHDR8-24-36 входными клеммами вниз, иначе не будет обеспечено достаточное охлаждение. Чтобы прикрепить его к DIN-рейке, следует слегка наклонить его назад и закрепить на рейке с помощью фиксирующего механизма. Избегайте воздействия на устройство прямых солнечных лучей!
Триммер для регулировки напряжения
Выходное напряжение регулируется с помощью триммера, расположенного на верхней стороне устройства.
Светодиодный индикатор включения
Светодиодный индикатор зеленого цвета загорается, когда устройство включено и работает. Если это не так, проверьте соединение.
Простое подключение
Подключение модуля осуществляется с помощью клеммной колодки. Винтовые клеммные колодки являются наиболее распространенным и удобным способом подключения электрических нагрузок. Винтовые клеммные колодки обеспечивают простой и надежный способ выполнения электрических соединений.
