Двойной датчик перепада давления с дисплеем 1000 Па - 24 VDC или VAC

Код товара DPD-G-1K0
GTIN 0.540.100.300.138.7
Номер интрастата 90.26.20.20
Категория Двойные датчики дифференциального давления с дисплеем
Склад 3 Ед. изм
Срок производства 4 Неделя(и)

Описание продукта

Двойной датчик дифференциального давления высокого разрешения с диапазоном: 0-1000 Па. Считывание скорости воздуха возможно при подключении внешних комплектов для подключения трубки Пито: PSET-PTS-200.

7-сегментный светодиодный дисплей отображает измерения. Измеренные значения передаются через два аналоговых выхода и через Modbus RTU. Можно выбрать типы выходов: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Все параметры можно настроить через Modbus RTU.

Типичное применение - контроль объемного расхода приточного и вытяжного воздуха в системе вентиляции или AHU. Напряжение питания составляет 24 VDC или 24 VAC.

Дополнительные спецификации и описание

Перепад давления, расход воздуха или скорость воздуха?
Этот датчик измеряет перепад давления [Па] одновременно в двух разных местах. На основании измерений можно рассчитать расход воздуха [м³ / час] или скорость [м / с]. Чтобы рассчитать расход воздуха на основе K-фактора вентилятора, используйте дополнительный комплект подключения типа PSET-PVC-200 или PSET-QF-200. Этот набор соединений также можно использовать для измерения перепада давления. Чтобы рассчитать расход воздуха на основе поперечного сечения воздуховода [см²] или скорости воздуха [м / с], используйте дополнительный комплект подключения типа PSET-PTS-200 или PSET-PTL-200.

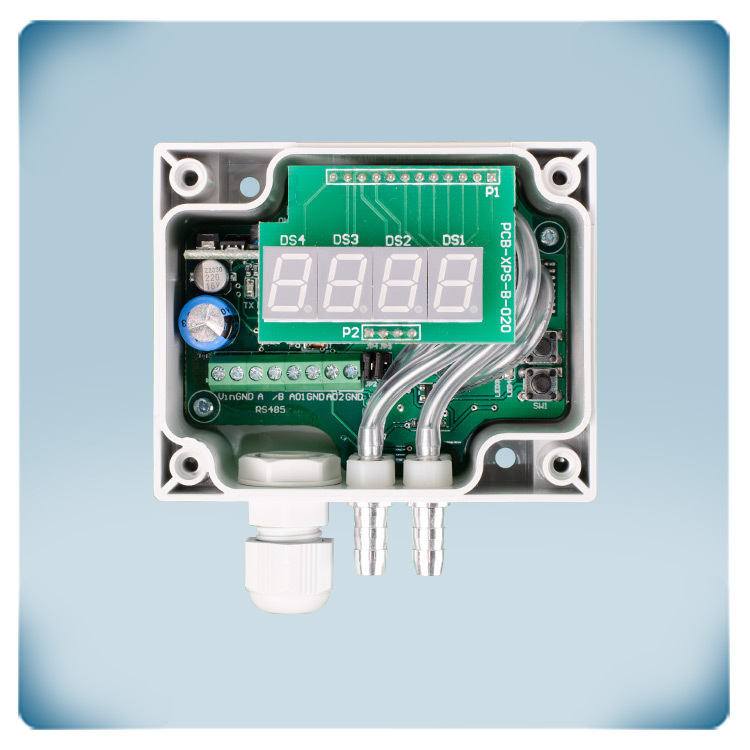

Светодиодный дисплей
Измеренные значения передаются через аналоговые выходы и через связь Modbus RTU. Оба значения попеременно отображаются на 7-сегментном светодиодном дисплее. Дисплей можно отключить через Modbus RTU.

Как это работает?
Этот датчик имеет два аналоговых выхода. Каждый выход пропорционально передает измеренный перепад давления, расход или скорость воздуха. Диапазон по умолчанию для этого датчика составляет от 0 до 1000 Па. По умолчанию каждый выход передает 0 В при 0 Па и 10 В при 1000 Па. Этот диапазон, типы выходов и все другие настройки можно регулировать через Modbus RTU.

Блок рекуперации тепла
Этот датчик измеряет объемный расход воздуха одновременно в двух разных местах. Его можно использовать для контроля объема приточного и вытяжного воздуха в системах вентиляции или в установках рекуперации тепла (HRU). Этот датчик может быть подключен к Интернету через Интернет-шлюз Sentera. Это позволяет удаленно регистрировать данные или изменять настройки.

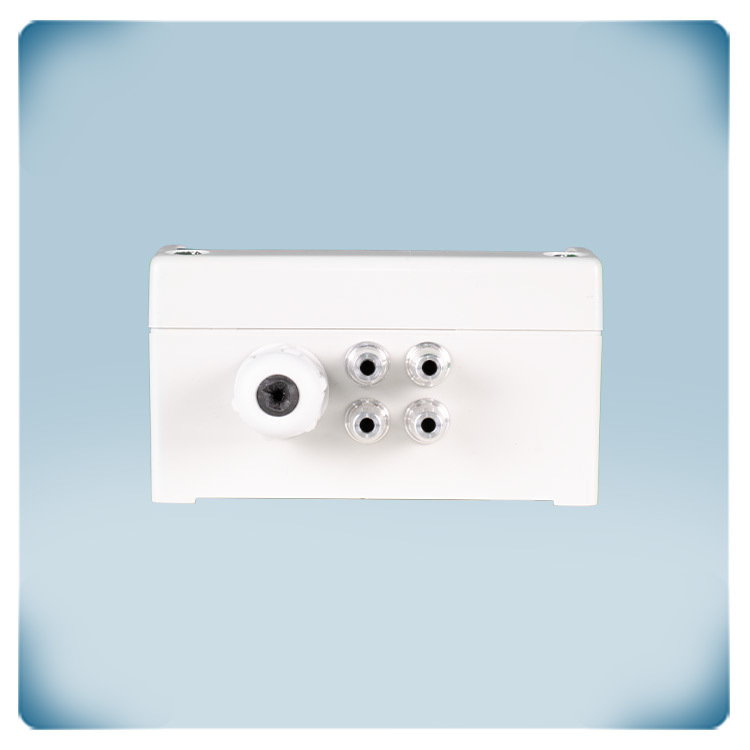

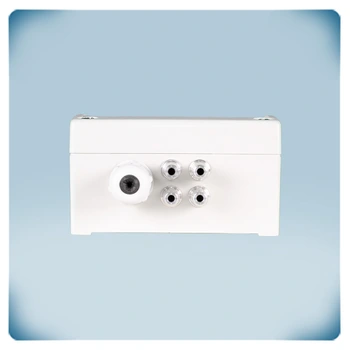

Легко подключить
Напряжение питания, оба выхода и связь Modbus RTU могут быть подключены через клеммную колодку с пружинными зажимами. Этот датчик может питаться от 24 VDC или от 24 VAC. Предназначен для 3-х проводного подключения. Земля выхода (GND) внутренне соединена с землей напряжения питания (V-). Убедитесь, что это общее заземление не подключено к другим устройствам, которые питаются от постоянного напряжения.

Высокое качество

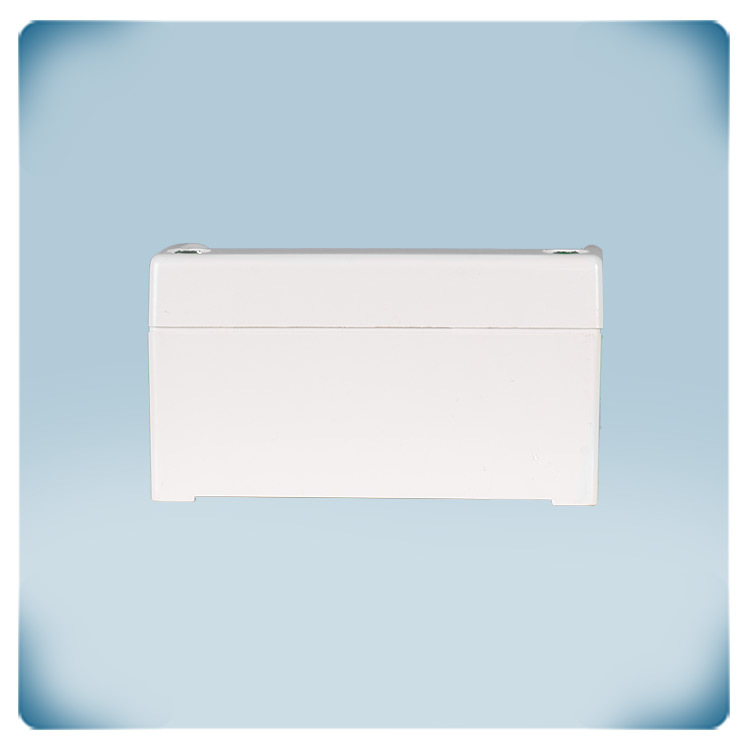

Корпус выполнен из высококачественного пластика r-ABS VO (UL94). Этот материал термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Каждый датчик калибруется и тестируется на наших заводах. Мы используем только качественные компоненты и комплектующие. Защита IP65. Этот датчик можно закрепить на стене.

Замечания, обзоры и рейтинги

04.03.2024
Vienas jutiklis, o galima matuoti skirtuminį slėgį dviejuose vietose vienu metu, gera idėja.
05.01.2024
This transmitter with display has good accuracy and it is quite useful for monitoring supplied and extracted air parameters in ventilation systems. Besides it saves space because in practice two separate sensors are integrated in one enclosure.
