Датчик CO2 | скрытый монтаж | светодиодная индикация, 230 VAC
Описание продукта
Комнатный датчик CO2 используется для измерения концентрации углекислого газа (CO2) в помещении. Управление вентиляцией по уровню концентрации CO2 эффективно снижает потребление электроэнергии.
Этот датчик кроме CO2 также может измерять температуру и относительную влажность. На основании измеренной температуры, влажности и углекислого газа (CO2) датчик управляет один аналоговым или модулирующим выходом, который может использоваться непосредственно для управления ЕС двигателем, AC вентилятором или приводом воздушной заслонки. Можно выбрать выход 0-10 VDC, 0-20 мА или 0-100% ШИМ через Modbus RTU.
Кроме этого, датчик измеряет освещенность и подходит для скрытого или поверхностного монтажа. Напряжение питания датчика 85 - 264 VAC. Программное обеспечение легко обновлять и изменять все настройки через Modbus RTU. Благодаря встроенному датчику внешней освещенности, система вентиляции может быть оптимизирована в зависимости от загруженности помещения.
Документы
Дополнительные спецификации и описание
Во время дыхания люди выделяют CO2 или углекислый газ. Это делает концентрацию CO2 хорошим индикатором занятости и уровня активности в помещении. Во многих случаях датчики CO2 используются как индикатор, указывающий уровень концентрации CO2 в помещении с помощью зеленого, желтого и красного светодиодов. Зеленый индикатор указывает на то, что уровень СО2 находится в пределах допустимого диапазона - поступление свежего воздуха достаточное. Когда уровень CO2 выше установленной нормы, загорается желтый светодиод. Красный означает: CO2 вне допустимого диапазона или происходит недостаточное поступление свежего воздуха. Все параметры: измеренная температура, относительная влажность, CO2, точка росы и уровень окружающего освещения, доступны через Modbus RTU.
Рабочий диапазон измерения температуры датчика: 0-50 °C, относительной влажности: 0-95% без конденсата, CO2: 400-2000 ppm. Точность составляет ±0,4 °C; ±3 % rH; +3% до 2000 ppm CO2.
Алгоритм управляет одним аналоговым / модулирующим выходом на основе измеренных значений T, rH и CO2, которые можно использовать для непосредственного управления ЕС вентилятором или приводом заслонки. Исходное значение изменяется в зависимости от измеряемой температуры, влажности и концентрации CO2. Когда нужно запустить свежий воздух, датчик увеличивает частоту вращения вентилятора или открывает заслонку.
Напряжение питания датчика ОВиК 230 VAC, нет необходимости в дополнительном источнике питания. Клеммные колодки уменьшают время проводки и монтажа. Они устраняют необходимость в регулярном обслуживании и гарантируют надежный контакт для одножильных или многожильных проводов.
Скрытый или поверхностный монтаж

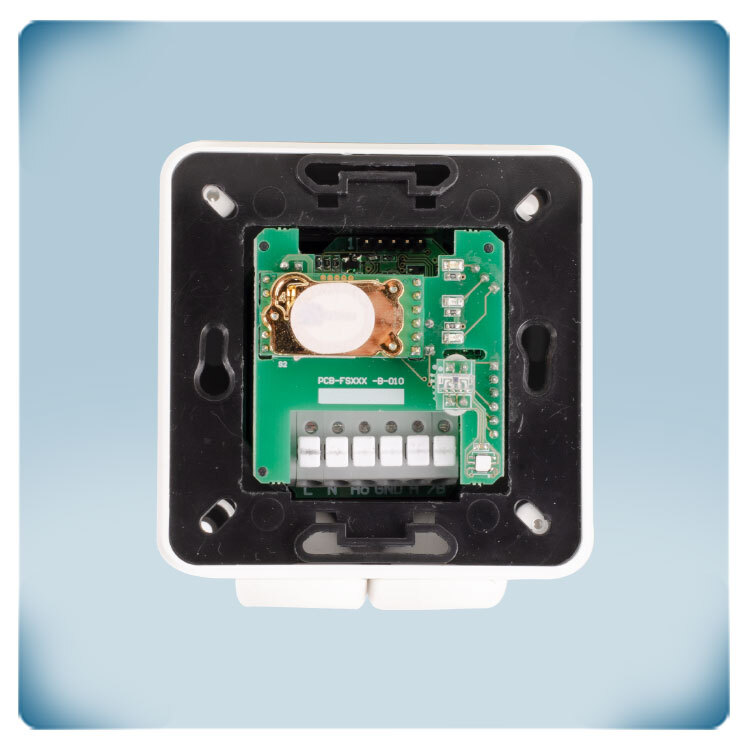

Корпус предлагает защиту IP30 от пыли и влаги. Чтобы обеспечить оптимальную производительность, он должен быть защищен от прямого солнечного света. Этот датчик может быть установлен на поверхности стены или встроен внутрь нее в стандартной коробке для монтажа - тогда на стене видна только передняя панель датчика.
Этот датчик не требует настройки. После установки он готов к использованию. Настройки по умолчанию подходят для большинства приложений. При необходимости настройки можно изменить через Modbus RTU. Например, можно выбрать другой тип выхода, чтобы он был совместим с другими устройствами: 0-10 VDC / 0-20 мА / 0-100% PWM / Modbus RTU. Также можно регулировать интенсивность свечения светодиодов для индикации состояния. Карта регистров Modbus обеспечивает полный обзор всех регулируемых настроек.
Автокалибровка для компенсации отклонения датчика
NDIR или недисперсионная инфракрасная технология используется для измерения уровня CO2. Эта технология предлагает низкую стоимость жизненного цикла датчика, точную и стабильную длительную работу. Этот датчик NDIR CO2 калибрируется автоматически. Алгоритм ABC Logic включен по умолчанию. Этот алгоритм предназначен для использования в случаях, когда концентрация CO2 снижается до уровня внешней окружающей среды (400 ppm), по крайней мере, один раз (15 минут) за 7 -дневный период, что обычно наблюдается в течение периодов отсутствия людей в помещении. Датчик достигнет своей точности после 25 часов непрерывной работы при условии, что он подвергался воздействию концентрации CO2 уровня внешней окружающей среды при 400 ± 10 ppm.
