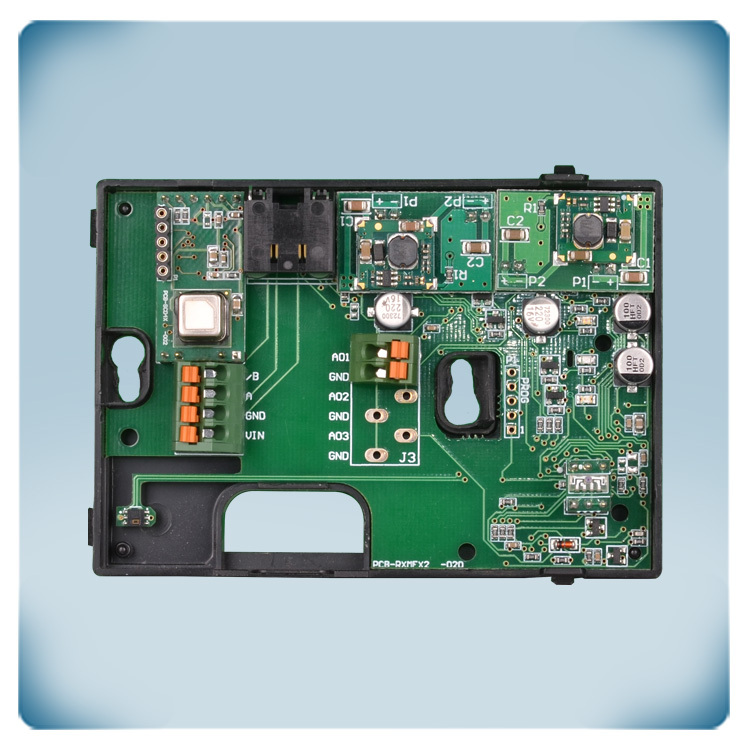

.webp "Микросхема датчика температуры, влажности и CO2")
CE декларация
Датчик CO2 | настенный | светодиодные индикаторы | 24 VDC-PoM
Описание продукта
Интеллектуальный датчик температуры, влажности и CO2 с одним выходом. Напряжение питания 24 VDC-PoM. Imax 40 mA.
Этот интеллектуальный датчик-контроллер управляет системами вентиляции и регулирует скорость вращения вентиляторов в коммерческих и жилых помещениях. На основе измеренных значений алгоритм датчика управляет одним аналоговым выходом. Этот выход может управлять EC-вентилятором, регулятором скорости вращения АС-вентилятора или непосредственно приводом заслонки.
Доступны следующие типы выходов: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Modbus RTU обеспечивает доступ ко всем измерениям и выходным значениям. Источник питания может быть подключен либо через клеммные колодки, либо через разъем RJ45.
Элемент датчика CO2 может быть заменен при необходимости. Датчик освещенности может использоваться во многих приложениях для управления системой вентиляции в зависимости от занятости помещения. Для изменения всех настроек можно использовать Modbus RTU. Интенсивность света светодиодов, используемых для индикации состояния, также может быть отрегулирована.
Степень защиты корпуса IP30 (согласно EN 60529). Встроенный или поверхностный монтаж. Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Фотоакустическая NDIR-технология
При дыхании люди выделяют углекислый газ CO2. Поэтому концентрация CO2 является хорошим индикатором заполненности и активности в помещении. Во многих случаях датчики CO2 используются в качестве индикатора потребности в вентиляции. Этот датчик ОВиК обеспечивает четкую визуальную индикацию уровня CO2 с помощью зеленого, желтого и красного светодиодов. Зеленый светодиод указывает на то, что уровень CO2 находится в пределах нормы - приток свежего воздуха достаточен. Когда уровень CO2 входит в диапазон предупреждения, загорается желтый светодиод. Красный означает: CO2 выше диапазона предупреждения или приток свежего воздуха недостаточен.
Измеренные значения температуры, относительной влажности, уровня CO2 и освещенности доступны через Modbus RTU. Для измерения уровня CO2 используется технология фотоакустического зондирования. Это делает датчик очень чувствительным и специфичным, что позволяет использовать его для обнаружения различных газов. Использование специальных инфракрасных волн, соответствующих линиям поглощения CO2, позволяет свести к минимуму помехи от других газов.
В отличие от передающих NDIR-датчиков, фотоакустические NDIR-датчики измеряют энергию, поглощенную молекулами CO2. Когда инфракрасный излучатель подает импульсы, молекулы CO2 регулярно поглощают инфракрасный свет. Это вызывает дополнительную молекулярную вибрацию, которая приводит к возникновению волны давления в измерительной камере. Чем выше концентрация CO2, тем больше света поглощается, а следовательно, растет амплитуда акустической волны. Микрофон внутри газовой камеры фиксирует это, и тогда можно рассчитать концентрацию CO2. Фотоакустическое NDIR-зондирование позволяет значительно уменьшить размеры измерительной камеры. Кроме того, поскольку звуковые волны являются всенаправленными, взаимное расположение излучателя и микрофона не ограничено. Таким образом, фотоакустические NDIR-сенсоры, как правило, более механически и термически устойчивы.
При дыхании люди выделяют углекислый газ CO2. Поэтому концентрация CO2 является хорошим индикатором заполненности и активности в помещении. Во многих случаях датчики CO2 используются в качестве индикатора потребности в вентиляции. Этот датчик ОВиК обеспечивает четкую визуальную индикацию уровня CO2 с помощью зеленого, желтого и красного светодиодов. Зеленый светодиод указывает на то, что уровень CO2 находится в пределах нормы - приток свежего воздуха достаточен. Когда уровень CO2 входит в диапазон предупреждения, загорается желтый светодиод. Красный означает: CO2 выше диапазона предупреждения или приток свежего воздуха недостаточен.
Измеренные значения температуры, относительной влажности, уровня CO2 и освещенности доступны через Modbus RTU. Для измерения уровня CO2 используется технология фотоакустического зондирования. Это делает датчик очень чувствительным и специфичным, что позволяет использовать его для обнаружения различных газов. Использование специальных инфракрасных волн, соответствующих линиям поглощения CO2, позволяет свести к минимуму помехи от других газов.
В отличие от передающих NDIR-датчиков, фотоакустические NDIR-датчики измеряют энергию, поглощенную молекулами CO2. Когда инфракрасный излучатель подает импульсы, молекулы CO2 регулярно поглощают инфракрасный свет. Это вызывает дополнительную молекулярную вибрацию, которая приводит к возникновению волны давления в измерительной камере. Чем выше концентрация CO2, тем больше света поглощается, а следовательно, растет амплитуда акустической волны. Микрофон внутри газовой камеры фиксирует это, и тогда можно рассчитать концентрацию CO2. Фотоакустическое NDIR-зондирование позволяет значительно уменьшить размеры измерительной камеры. Кроме того, поскольку звуковые волны являются всенаправленными, взаимное расположение излучателя и микрофона не ограничено. Таким образом, фотоакустические NDIR-сенсоры, как правило, более механически и термически устойчивы.
Измерения
Рабочий диапазон измерения температуры датчика: 0-50 °C, относительной влажности: 0-95% без конденсата, CO2: 400-2000 ppm. Точность составляет ±0,4 °C; ±3 % rH; +3% до 2000 ppm CO2.
Как управлять подачей свежего воздуха?
Выходной сигнал этого датчика может управлять ЕС вентилятором, регулятором скорости АС вентилятора или приводом заслонки. Выходное значение пропорционально изменяется в зависимости от температуры, влажности и концентрации CO2. Датчик увеличит скорость вентилятора или откроет заслонку, если потребуется больше свежего воздуха.
Разъем RJ45 или клеммы?
Этот датчик можно подключить с помощью клеммных колодок или через разъем RJ45. Через разъем RJ45 можно подключить напряжение питания и связь Modbus RTU. С помощью клеммных колодок можно подключить выходы, связь Modbus RTU и напряжение питания. Никогда не подключайте напряжение питания одновременно через разъем RJ45 и клеммные колодки. Напряжение питания составляет 24 VDC. Клеммы заземления источника питания (V-) и выхода (GND) внутренне не соединены. Это означает, что для подключения датчика требуется 4-жильный кабель. Большинство блоков питания 24 VDC имеют защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 V DC повышает безопасность и надежность вашей установки.
Простой в использовании
Этот датчик не требует специальной настройки. После установки его можно использовать практически сразу. Температура и относительная влажность часто зависят от региона и сезона. Эти параметры настраиваются на нужные значения во время установки. Остальные настройки по умолчанию подходят для большинства приложений. Однако при необходимости их можно скорректировать через соответствующие регистры Modbus. Например, можно выбрать другой тип выхода, чтобы сделать его совместимым с другими устройствами: 0-10 VDC; 0-20 мА; 0-100% ШИМ; Modbus RTU. Уровни освещенности светодиодов, используемых для индикации состояния, регулируются, и вы можете выбрать отключение одного или нескольких значений измерений. Карта регистров Modbus содержит исчерпывающий список всех программируемых настроек.
Автокалибрование
Алгоритм автокалибровки ABC logic по умолчанию включен. Этот алгоритм предназначен для использования в тех случаях, когда концентрация CO2 будет падать до внешних условий (400 ppm) хотя бы один раз (15 минут) в течение 7 дней, что обычно происходит в периоды отсутствия людей в помещении (например, в выходные дни). Точность работы датчика достигается через 25 часов непрерывной работы при условии, что он подвергался воздействию эталонных уровней окружающего воздуха с концентрацией CO2 400 ppm ± 10 ppm.
Прочный корпус
Корпус обеспечивает защиту IP30 от проникновения пыли и влаги. Он может быть установлен на стене в помещении. Для обеспечения оптимальной работы прибора его следует защищать от прямых солнечных лучей.
Рабочий диапазон измерения температуры датчика: 0-50 °C, относительной влажности: 0-95% без конденсата, CO2: 400-2000 ppm. Точность составляет ±0,4 °C; ±3 % rH; +3% до 2000 ppm CO2.
Как управлять подачей свежего воздуха?
Выходной сигнал этого датчика может управлять ЕС вентилятором, регулятором скорости АС вентилятора или приводом заслонки. Выходное значение пропорционально изменяется в зависимости от температуры, влажности и концентрации CO2. Датчик увеличит скорость вентилятора или откроет заслонку, если потребуется больше свежего воздуха.
Разъем RJ45 или клеммы?
Этот датчик можно подключить с помощью клеммных колодок или через разъем RJ45. Через разъем RJ45 можно подключить напряжение питания и связь Modbus RTU. С помощью клеммных колодок можно подключить выходы, связь Modbus RTU и напряжение питания. Никогда не подключайте напряжение питания одновременно через разъем RJ45 и клеммные колодки. Напряжение питания составляет 24 VDC. Клеммы заземления источника питания (V-) и выхода (GND) внутренне не соединены. Это означает, что для подключения датчика требуется 4-жильный кабель. Большинство блоков питания 24 VDC имеют защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 V DC повышает безопасность и надежность вашей установки.
Простой в использовании
Этот датчик не требует специальной настройки. После установки его можно использовать практически сразу. Температура и относительная влажность часто зависят от региона и сезона. Эти параметры настраиваются на нужные значения во время установки. Остальные настройки по умолчанию подходят для большинства приложений. Однако при необходимости их можно скорректировать через соответствующие регистры Modbus. Например, можно выбрать другой тип выхода, чтобы сделать его совместимым с другими устройствами: 0-10 VDC; 0-20 мА; 0-100% ШИМ; Modbus RTU. Уровни освещенности светодиодов, используемых для индикации состояния, регулируются, и вы можете выбрать отключение одного или нескольких значений измерений. Карта регистров Modbus содержит исчерпывающий список всех программируемых настроек.
Автокалибрование
Алгоритм автокалибровки ABC logic по умолчанию включен. Этот алгоритм предназначен для использования в тех случаях, когда концентрация CO2 будет падать до внешних условий (400 ppm) хотя бы один раз (15 минут) в течение 7 дней, что обычно происходит в периоды отсутствия людей в помещении (например, в выходные дни). Точность работы датчика достигается через 25 часов непрерывной работы при условии, что он подвергался воздействию эталонных уровней окружающего воздуха с концентрацией CO2 400 ppm ± 10 ppm.
Прочный корпус
Корпус обеспечивает защиту IP30 от проникновения пыли и влаги. Он может быть установлен на стене в помещении. Для обеспечения оптимальной работы прибора его следует защищать от прямых солнечных лучей.
