Датчик CO2 | настенный монтаж | светодиодная индикация, 24 VDC
Описание продукта
Комнатный датчик CO2 используется для измерения концентрации углекислого газа в помещении. Управление вентиляцией по уровню концентрации CO2 эффективно снижает потребление электроэнергии.
Этот датчик кроме CO2 также может измерять температуру и относительную влажность. Он управляет тремя аналоговыми выходами на основе измеренной температуры, влажности и углекислого газа (CO2). Они могут использоваться непосредственно для управления ЕС двигателем, AC вентилятором или приводом воздушной заслонки. Выход 0-10 VDC, 0-20 мА или 0-100% ШИМ можно выбрать отдельно для каждого измеряемого параметра через Modbus RTU. Кроме этого, датчик измеряет освещенность и подходит для поверхностного монтажа. Напряжение питания датчика 18-34 VDC. Через Modbus RTU легко обновлять программное обеспечение и менять все настройки.
Благодаря встроенному датчику внешней освещенности, система вентиляции может быть оптимизирована в зависимости от загруженности помещения. Как правило, этот датчик CO2 используют в школах, офисных зданиях, ресторанах и т. д. для контроля уровня углекислого газа и проверки достаточности подачи свежего воздуха в помещение.
Документы
Дополнительные спецификации и описание
Поступает ли воздух в достаточном количестве?
Во время дыхания люди производят CO2 или углекислый газ. Это делает концентрацию CO2 хорошим показателем занятости и уровня активности в помещении. Чем выше уровень занятости или активности, тем больше свежего воздуха нужно для поддержания хорошего качества воздуха в помещении. Во многих случаях датчики CO2 используются как индикатор, указывающий уровень концентрации CO2 в помещении. Помимо CO2 этот датчик также измеряет температуру, относительную влажность и уровень окружающего освещения. Измеренная температура, относительная влажность и уровень CO2 доступны через три аналоговых выхода и через Modbus RTU. Точка росы и уровень освещения доступны через связь Modbus RTU.
Три аналоговых выхода для передачи измеренных значений
Этот датчик имеет три аналоговых выхода 0-10 Вольт. Каждое из них передает одно из измеренных значений. Например, по умолчанию, выход 1 будет передавать 0 В при 0 °C и 10 В при 50 °C. Каждое исходное значение меняется пропорционально в зависимости от измеренной температуры, влажности или концентрации CO2. Измеренная температура доступна через выход 1, относительная влажность через выход 2 и концентрация CO2 через выход 3. По умолчанию, тип выхода 0-10 Вольт. Остальные типы выхода можно выбрать через holding регистры Modbus. Выходы 0-10 Вольт можно использовать для управления EC вентилятором, приводом заслонки или регулятором скорости АС вентилятора.
Визуальная индикация измеряемого значения
Этот передатчик ОВиК обеспечивает четкую визуальную индикацию уровня CO2 с помощью зеленого, желтого и красного светодиодов. Зеленый индикатор указывает на то, что уровень СО2 находится в пределах допустимого диапазона - поступление свежего воздуха достаточное. Когда уровень CO2 выше установленной нормы, загорается желтый светодиод. Красный означает: CO2 вне допустимого диапазона или происходит недостаточное поступление свежего воздуха. Диапазоны можно регулировать с помощью holding регистров Modbus. Светодиодные индикаторы могут визуализировать состояние одного из трех измеренных значений, по умолчанию CO2.

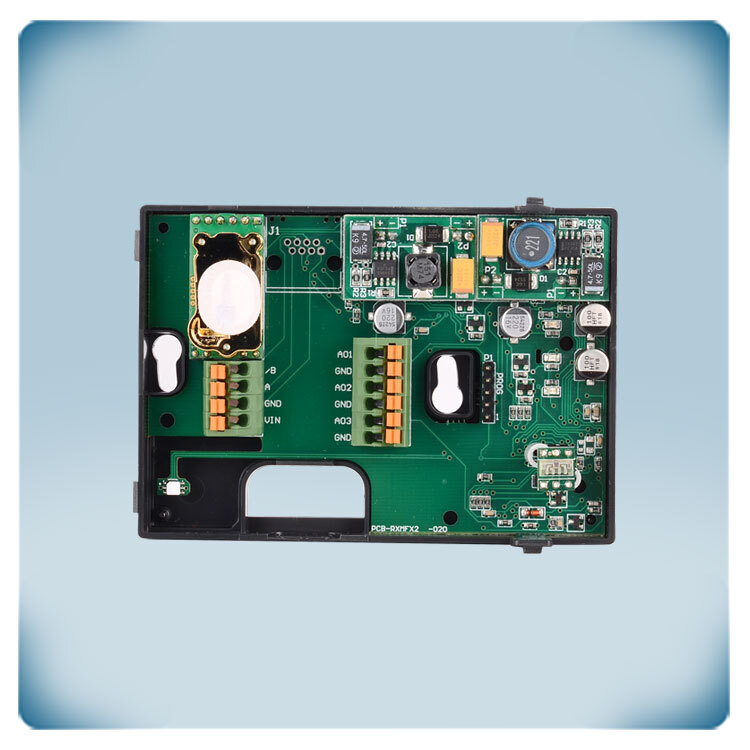

4-х проводное подключение
Клеммные колодки с пружинным зажимом уменьшают время подключения и установки. Они устраняют потребность в плановом обслуживании и гарантируют надежный контакт одножильных или многожильных проводов. Напряжение питания 24 VDC. Клеммы заземления источника питания (V-) и выхода (GND) внутренне не подключены. Это означает, что для подключения этого датчика требуется 4-проводной кабель. Два провода для питания и (минимум) два провода для подключения выхода(ов). Большинство источников питания 24 VDC обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность установки.
Автокалибровка для компенсации отклонения датчика
NDIR или недисперсионная инфракрасная технология используется для измерения уровня CO2. Эта технология предлагает низкую стоимость жизненного цикла датчика, точную и стабильную длительную работу. Этот датчик NDIR CO2 калибрируется автоматически. Алгоритм ABC Logic включен по умолчанию. Этот алгоритм предназначен для использования в случаях, когда концентрация CO2 снижается до уровня внешней окружающей среды (400 ppm), по крайней мере, один раз (15 минут) за 7 -дневный период, что обычно наблюдается в течение периодов отсутствия людей в помещении. Датчик достигнет своей точности после 25 часов непрерывной работы при условии, что он подвергался воздействию концентрации CO2 уровня внешней окружающей среды при 400 ± 10 ppm.
Поверхностный монтаж
![Поверхностный монтаж комнатного датчика CO2](https://www.sentera.eu/en/files/article/image/description/rsmff-2r/how-to-install-co2-sensor.jpg)
Этот датчик можно установить в помещении на стене или поверхности. Отверстия монтажной коробки адаптированы к стандартам европейского образца. Датчик можно прикрепить к настенной монтажной коробке двумя винтами. Корпус датчика будет покрывать всю настенную монтажную коробку. Для обеспечения оптимальной работы датчик следует защищать от прямых солнечных лучей.
Корпус с современным дизайном
Корпус предназначен для использования внутри помещений. Он обеспечивает защиту IP30 от проникновения пыли и влаги. Корпус разработан и изготовлен компанией Sentera Plastics. Он очень крепкий благодаря использованию высококачественного пластика r-ABS. Благодаря современному дизайну, этот датчик можно использовать в большинстве стилей интерьера.
