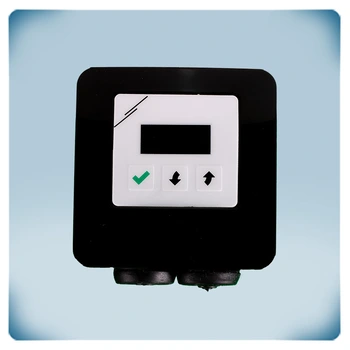

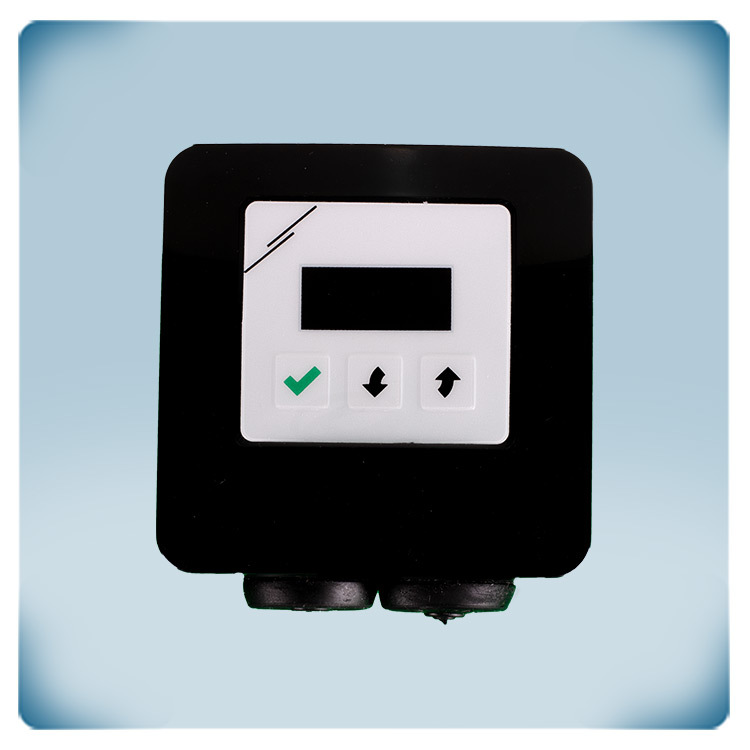

Бытовой регулятор ОВиК | антрацитовый корпус
Описание продукта
Регулятор скорости вентилятора RDCV — наш передовой цифровой потенциометр и контроллер ОВиК, разработанный для точного управления вентиляцией. В элегантном белом корпусе современного стиля этот регулятор предлагает различные функции для управления вентиляционной системой. Питание 110-230 VAC ±10%/50-60 Hz.
В ручном (автономном) режиме легко настройте свою систему с помощью интуитивно понятного 3-кнопочного интерфейса. Аналоговый сигнал 0-10 VDC/0-20 мА/ШИМ управляет вентиляторами EC, регуляторами скорости вентиляторов AC, частотными инверторами или приводами заслонок. Выбирайте между непрерывным переменным выходом или разделите его на 2-10 равных шагов с регулируемыми минимальными и максимальными значениями, чтобы адаптировать производительность к вашим требованиям.
Для автоматического режима (ведущий/подчиненный) подключите датчик Sentera ОВиК. В таком режиме аналоговый выход динамически реагирует на температуру окружающей среды, относительную влажность, концентрацию CO2, качество воздуха (концентрацию ЛОС) или перепад давления. Легко изменяйте заданные значения и параметры с помощью 3-кнопочного интерфейса или связи Modbus RTU.
Этот усовершенствованный регулятор работает в диапазоне питающего напряжения 110–230 В, обеспечивая широкую возможность применения в различных установках.
Корпус антрацитового цвета подходит для встроенного (IP30) или поверхностного (IP40) монтажа, что обеспечивает совместимость с различными установками вентиляции.
Дополнительные спецификации и описание

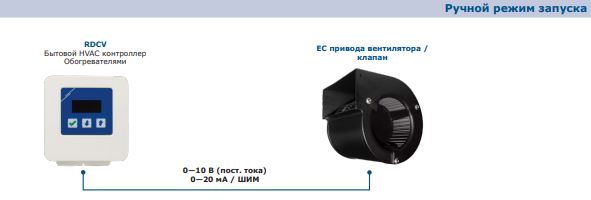

Ручная регулировка скорости вращения вентилятора
В ручном режиме, RDCV - это цифровой потенциометр с аналоговым выходом. Тип выходного сигнала по умолчанию - 0-10 V. Другой тип выходного сигнала можно выбрать с помощью связи Modbus RTU: 0-10 VDC / 0-20 мА 0-100% ШИМ. Этот аналоговый выходной сигнал можно регулировать непрерывно или в 2-10 шагов. Выход можно регулировать вручную с помощью стрелок вверх и вниз. Нажимая кнопку с зелёной отметкой в течение 4 секунд, потенциометр можно активировать или деактивировать. Избранное исходное значение визуализируется через 7-сегментный светодиодный дисплей (% или номер шага). Ручной или автоматический режим можно выбрать с помощью 3-кнопочного интерфейса клавиатуры.
В ручном режиме, RDCV - это цифровой потенциометр с аналоговым выходом. Тип выходного сигнала по умолчанию - 0-10 V. Другой тип выходного сигнала можно выбрать с помощью связи Modbus RTU: 0-10 VDC / 0-20 мА 0-100% ШИМ. Этот аналоговый выходной сигнал можно регулировать непрерывно или в 2-10 шагов. Выход можно регулировать вручную с помощью стрелок вверх и вниз. Нажимая кнопку с зелёной отметкой в течение 4 секунд, потенциометр можно активировать или деактивировать. Избранное исходное значение визуализируется через 7-сегментный светодиодный дисплей (% или номер шага). Ручной или автоматический режим можно выбрать с помощью 3-кнопочного интерфейса клавиатуры.
Автоматический режим
В автоматическом режиме, RDCV – регулятор ОВиК. В этом рабочем режиме RDCV нужно подключить к датчику ОВиК Sentera. В автоматическом режиме, исходное значение контролируется автоматически в зависимости от измеренного значения. Заданное значение можно регулировать с помощью 3-кнопочного интерфейса клавиатуры. К RDCV можно подключить различные типы датчиков ОВиК Sentera. Аналоговый выход можно регулировать в зависимости от температуры, влажности, CO2, качества воздуха или перепада давления. Более подробную информацию см. в монтажной инструкции изделия.
Связь Modbus RTU
Регулятор поддерживает связь Modbus RTU. В стандартной комплектации устройства Sentera со встроенным Modbus RTU можно настроить с помощью бесплатного программного обеспечения 3SModbus. Регистры хранения Modbus RTU дублируют функции, выбранные через интерфейс клавиатуры. Если вы решите использовать эту функцию, вы получите доступ ко всему набору функций, предлагаемых RDCV, с помощью вашего компьютера.
Регулятор поддерживает связь Modbus RTU. В стандартной комплектации устройства Sentera со встроенным Modbus RTU можно настроить с помощью бесплатного программного обеспечения 3SModbus. Регистры хранения Modbus RTU дублируют функции, выбранные через интерфейс клавиатуры. Если вы решите использовать эту функцию, вы получите доступ ко всему набору функций, предлагаемых RDCV, с помощью вашего компьютера.
Ручное управление или по запросу?
Выходной сигнал может непосредственно управлять ЕС вентилятором или регулятором скорости АС вентилятора. Он также может управлять заслонкой с приводом. Таким образом, это устройство можно использовать как для ручного управления, так и для регулирования скорости вращения вентилятора по запросу.
Встроенный или поверхностный монтаж
Корпус регулятора допускает как поверхностный, так и встроенный монтаж. При встроенном монтаже степень защиты от проникновения грязи и пыли составляет IP44. При поверхностном монтаже степень защиты IP54. RDCV можно устанавливать на стены любого типа – сплошные, из гипсокартона или из деревянных панелей. Если вы выберете встраиваемую установку, монтажные отверстия идеально подойдут к стандартным европейским настенным коробкам, используемым для скрытого монтажа.
