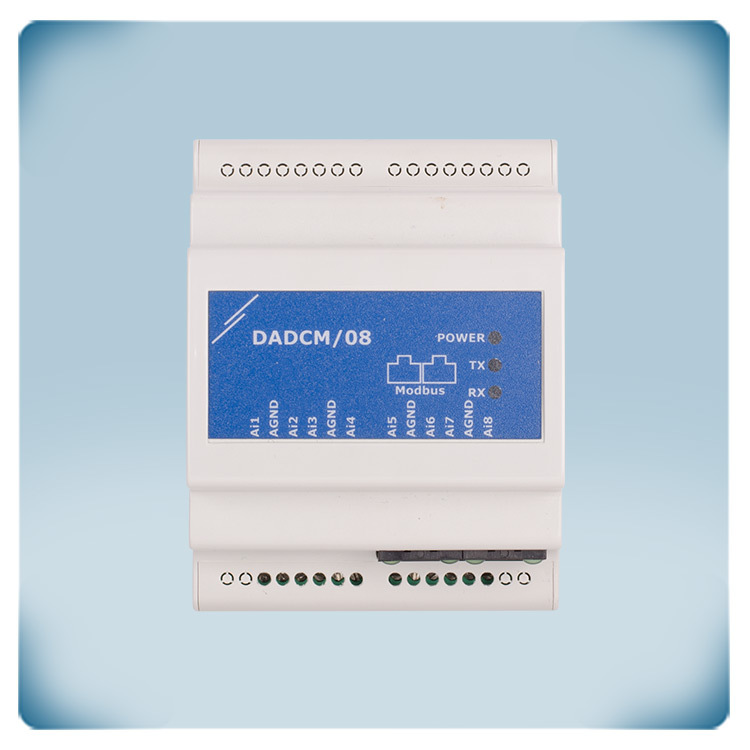

.webp "Преобразователь аналогового сигнала в Modbus RTU - DIN-рейка - Питание через Modbus - PoM")

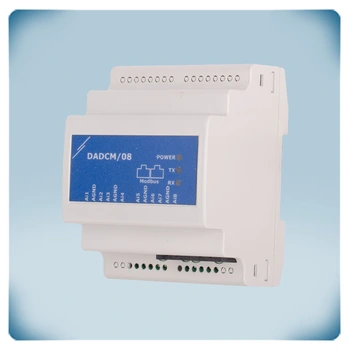

.webp "Аналоговый преобразователь в Modbus RTU - 8 аналоговых входов")

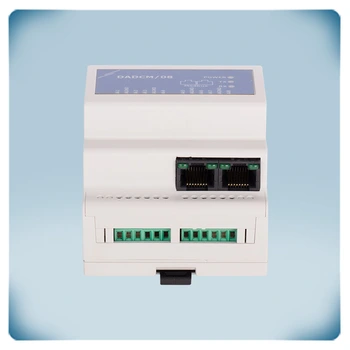

.webp "Преобразователь аналоговых-цифровых сигналов, PoM")

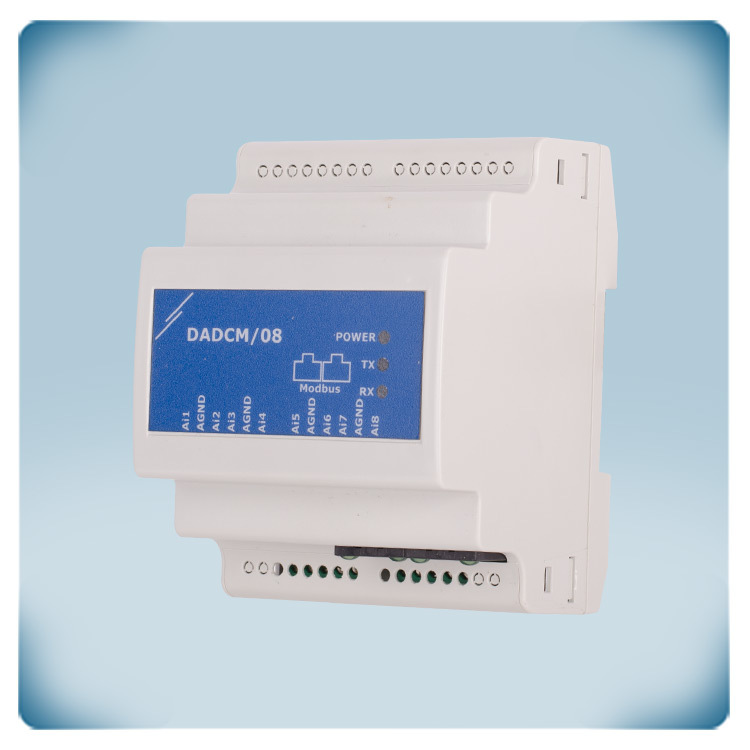

.webp "Конвертер аналоговых сигналов")
CE декларация

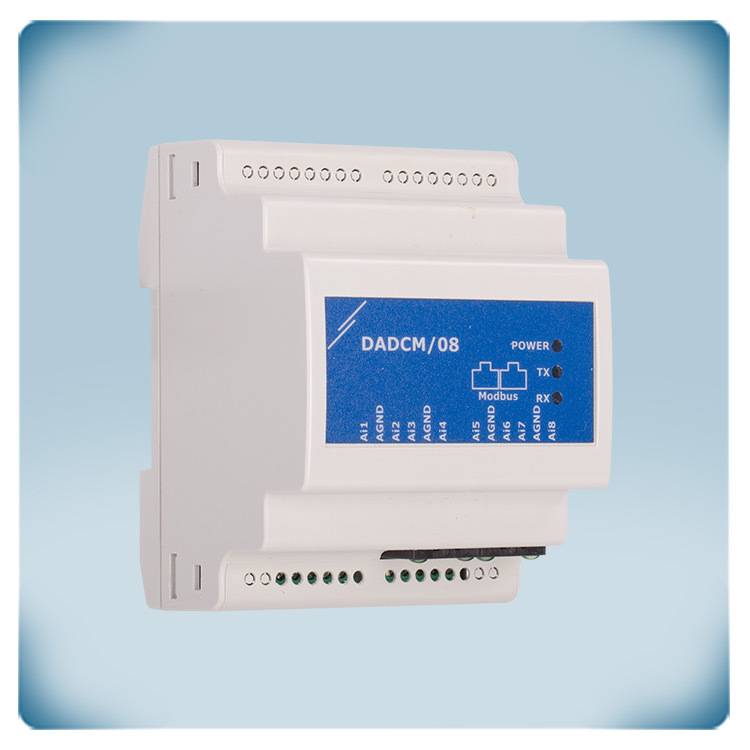

Аналоговый преобразователь в Modbus RTU | 8 аналоговых входов
Описание продукта
Аналоговый преобразователь в Modbus RTU, подходит для монтажа на DIN-рейку. 4 x аналоговых / модулирующих входа (0-10 VDC / 0-20 мA / ШИМ) и 4 x аналоговых входа (0-10 VDC / 0-20 мA). Питание через Power over Modbus: питание и связь Modbus RTU через один разъем RJ45. Потребляемая мощность: 1 Вт (24 VDC).
Дополнительные спецификации и описание
Как это работает?
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей, например, поводом заслонки, EC вентилятором и т. п. Внешние устройства могут посылать информацию через 8 аналоговых входов этого модуля. Тип ввода по умолчанию - 0-10 VDC. Тип входа можно регулировать с помощью Modbus RTU. Для 4 аналоговых входов возможен следующий выбор: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Для остальных 4 входов можно установить следующий тип: 0-10 VDC или 0-20 мА.
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей, например, поводом заслонки, EC вентилятором и т. п. Внешние устройства могут посылать информацию через 8 аналоговых входов этого модуля. Тип ввода по умолчанию - 0-10 VDC. Тип входа можно регулировать с помощью Modbus RTU. Для 4 аналоговых входов возможен следующий выбор: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Для остальных 4 входов можно установить следующий тип: 0-10 VDC или 0-20 мА.
Modbus RTU к аналоговому входу-выходу
Значение аналоговых входных сигналов переносится в значение 8 входных регистрах Modbus. Головное устройство Modbus может читать входные регистры. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45. Для облегчения проводки мы рекомендуем использовать источники питания Sentera 24 VDC с разъемом RJ45.
Значение аналоговых входных сигналов переносится в значение 8 входных регистрах Modbus. Головное устройство Modbus может читать входные регистры. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45. Для облегчения проводки мы рекомендуем использовать источники питания Sentera 24 VDC с разъемом RJ45.
Монтаж на DIN-рейку
Этот модуль входа-выхода Modbus RTU можно установить на DIN-рейку. Защита IP30.
Этот модуль входа-выхода Modbus RTU можно установить на DIN-рейку. Защита IP30.
