Техническая спецификация
Автоматический регулятор скорости AC вентилятора | 6 А
Описание продукта
TCMF8-DM - это универсальные регуляторы скорости вращения вентиляторов со связью Modbus RTU, они имеют автоматический и ручной режимы управления. Также есть режимы "Быстрый запуск" или "Плавный запуск". Минимальное и максимальное напряжение двигателя регулируется через Modbus. Напряжение питания 230 VAC / 50-60 Гц, максимальная нагрузка 2 х 6 А.
Через разъем RJ45 (питание через Modbus) можно подключить до 4 датчиков ОВиК. Регулятор имеет два аналоговых/модулирующих входа, два симисторных выхода и два входа для тепловой защиты двигателя. Аналоговый входной сигнал: 0-10/10-0 VDC / 0-20/20-0 мА / ШИМ. Регулятор имеет встроенный источник питания для внешних датчиков 24 VDC (Imax 750 мА).
Специальное программное обеспечение можно загрузить через SenteraWeb. Для подключения этого регулятора ОВиК к SenteraWeb требуется дополнительный интернет-шлюз.
Степень защиты IP54 (в соответствии с EN 60529). Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Специальное программное обеспечение
Для регуляторов TCMF8 требуется специальное программное обеспечение. Как правило, они регулируют скорость вентилятора на основе входных данных подключенных датчиков или потенциометров. Специальное обеспечение можно загрузить через SenteraWeb – онлайн-портал ОВиК. Этотому регулятору необходим дополнительный интернет-шлюз. После загрузки ПО регулятор TCMF8 может работать автономно или остаться подключенным к SenteraWeb.
Различные функции

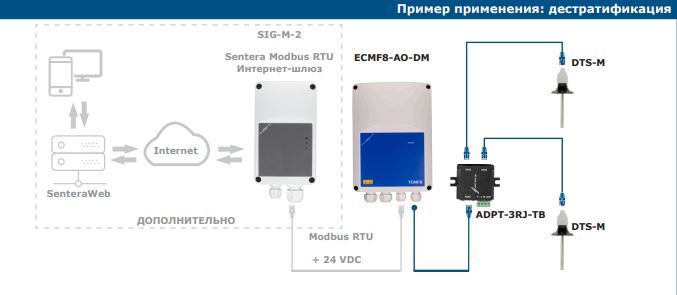

Мы предлагаем ограниченное количество конкретных версий програмного обеспечения для типичных программ ОВиК (например, дестратификация, управление скоростью вентилятора на основе требований и т.п.). Сначала выберите необходимую функциональность на странице решений нашего веб-сайта, а затем загрузите программное обеспечение для конкретного приложения. При необходимости можно настроить некоторые параметры через Modbus Holding регистры. Программирование не нужно!
Входы и выходы
Этот регулятор имеет два выхода для управления АС вентиляторами с однофазным двигателем. Максимальный комбинированный ток составляет 6 А на выход. Скорость вентилятора регулируется путем снижения напряжения двигателя с помощью регулировки фазового угла / технологии TRIAC. АС вентилятор - это вентилятор, работающий от переменного тока. Он играет решающую роль в облегчении циркуляции воздуха в системах отопления, вентиляции и кондиционирования. Вентиляторы переменного тока обычно используются в различных системах охлаждения для рассеивания тепла, выделяемого электронными компонентами, или для улучшения циркуляции воздуха в зданиях.
Подключите датчики или потенциометры
Внешние датчики ОВиК или потенциометры можно подключить через связь Modbus RTU или через аналоговые входы. Чтобы упростить подключение внешних устройств, источник питания 24 Вольт доступен через разъем RJ45. Питание 24 Вольт и связь Modbus можно распределить через один кабель - мы называем это Power over Modbus или PoM. Все настройки можно регулировать через регистры Modbus Holding.
Монтаж и корпус
Корпус TCMF8 предназначен для использования внутри помещений и может быть установлен на стену или панель. Перед установкой необходимо выбрать участок поверхности с постоянной циркуляцией воздуха, которая обеспечит достаточное охлаждение регулятора, чтобы предотвратить его перегрев. Это помогает поддерживать оптимальные условия работы и продлевает срок службы устройства.
Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Тип используемого пластика известен своими огнестойкими свойствами, прочностью и ударопрочностью. Корпус имеет степень защиты IP54. Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах -10-60 ° C, а относительная влажность в диапазоне 5-95% без образования конденсата. Всегда подключайте устройство к сети, когда оно полностью сухое.
Для регуляторов TCMF8 требуется специальное программное обеспечение. Как правило, они регулируют скорость вентилятора на основе входных данных подключенных датчиков или потенциометров. Специальное обеспечение можно загрузить через SenteraWeb – онлайн-портал ОВиК. Этотому регулятору необходим дополнительный интернет-шлюз. После загрузки ПО регулятор TCMF8 может работать автономно или остаться подключенным к SenteraWeb.
Различные функции
Мы предлагаем ограниченное количество конкретных версий програмного обеспечения для типичных программ ОВиК (например, дестратификация, управление скоростью вентилятора на основе требований и т.п.). Сначала выберите необходимую функциональность на странице решений нашего веб-сайта, а затем загрузите программное обеспечение для конкретного приложения. При необходимости можно настроить некоторые параметры через Modbus Holding регистры. Программирование не нужно!
Входы и выходы
Этот регулятор имеет два выхода для управления АС вентиляторами с однофазным двигателем. Максимальный комбинированный ток составляет 6 А на выход. Скорость вентилятора регулируется путем снижения напряжения двигателя с помощью регулировки фазового угла / технологии TRIAC. АС вентилятор - это вентилятор, работающий от переменного тока. Он играет решающую роль в облегчении циркуляции воздуха в системах отопления, вентиляции и кондиционирования. Вентиляторы переменного тока обычно используются в различных системах охлаждения для рассеивания тепла, выделяемого электронными компонентами, или для улучшения циркуляции воздуха в зданиях.
Подключите датчики или потенциометры
Внешние датчики ОВиК или потенциометры можно подключить через связь Modbus RTU или через аналоговые входы. Чтобы упростить подключение внешних устройств, источник питания 24 Вольт доступен через разъем RJ45. Питание 24 Вольт и связь Modbus можно распределить через один кабель - мы называем это Power over Modbus или PoM. Все настройки можно регулировать через регистры Modbus Holding.
Монтаж и корпус
Корпус TCMF8 предназначен для использования внутри помещений и может быть установлен на стену или панель. Перед установкой необходимо выбрать участок поверхности с постоянной циркуляцией воздуха, которая обеспечит достаточное охлаждение регулятора, чтобы предотвратить его перегрев. Это помогает поддерживать оптимальные условия работы и продлевает срок службы устройства.
Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Тип используемого пластика известен своими огнестойкими свойствами, прочностью и ударопрочностью. Корпус имеет степень защиты IP54. Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах -10-60 ° C, а относительная влажность в диапазоне 5-95% без образования конденсата. Всегда подключайте устройство к сети, когда оно полностью сухое.
