Техническая спецификация
Автоматический регулятор скорости AC вентилятора | 6 А | интернет-шлюз
Описание продукта

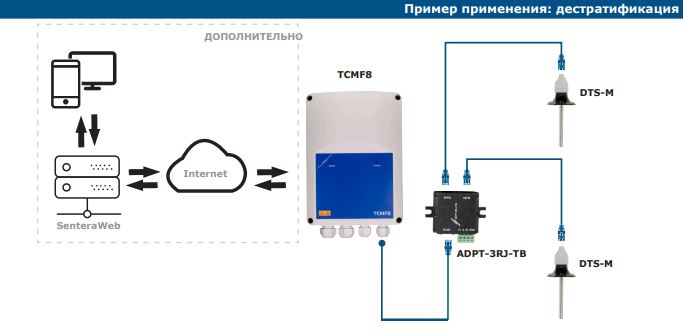

Автоматический регулятор скорости AC вентиляторов с однофазным двигателем. Типичными сферами применения являются дестратификация, управление воздушной завесой, управление блоком рекуперации тепла и т.д. С помощью связи Modbus RTU к этому контроллеру можно подключить один или несколько датчиков ОВиК или потенциометров. Несколько AC вентиляторов можно регулировать с помощью двух выходов TRIAC (регулировка фазового угла). Максимальный (комбинированный) ток 6 А. Напряжение питания: 230 VAC / 50-60 Гц.
Скорость вентилятора регулируется автоматически на основе измерений подключенных датчиков ОВиК. Через разъем RJ45 (питание через Modbus) можно подключить до 4 датчиков ОВиК. Кроме того, доступны 2 аналоговых входа, 2 аналоговых выхода и 2 тахо входа. Аналоговый входной сигнал: 0-10/10-0 VDC или 0-20/20-0 мА/ШИМ. Есть два отдельных входа ТК для тепловой защиты двигателя. Светодиодная индикация показывает состояние подключения.
Специальное программное обеспечение можно загрузить через SenteraWeb. Встроенный интернет-шлюз можно подключить с помощью кабеля LAN или через Wi-Fi.
Степень защиты IP54 (в соответствии с EN 60529). Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Специальное программное обеспечение
Для регуляторов TCMF8 требуется специальное программное обеспечение. Как правило, они регулируют скорость вентилятора на основе входных данных подключенных датчиков или потенциометров. Специальное обеспечение можно загрузить через SenteraWeb – онлайн-портал ОВиК. Этот регулятор имеет встроенный интернет-шлюз, который можно подключить через Wi-Fi или через кабель LAN. После загрузки ПО регулятор TCMF8 может работать автономно или остаться подключенным к SenteraWeb.
Встроенный интернет-шлюз Sentera
Интернет-шлюз Sentera - это устройство, предназначенное для использования в системах автоматизации вентиляции и "умных зданий" для подключения оборудования Sentera к облачному сервису SenteraWeb. Он может использовать как Ethernet, так и беспроводной доступ Wi-Fi к Интернету вещей Sentera. Он позволяет пользователям дистанционно управлять своими системами отопления, вентиляции и кондиционирования и контролировать их с помощью смартфона, компьютера или других интеллектуальных устройств и обычно предоставляет следующие функции:
- Дистанционное управление: дистанционная настройка параметров температуры, установка расписания и управление режимами работы оборудования, повышая энергоэффективность вентиляционной системы.
- Мониторинг: отслеживание производительности систем ОВиК, получать оповещения о проблемах или потребности в обслуживании и отслеживать потребление энергии.
- Архивация данных: сохранение данных, которые могут быть полезными для анализа производительности и тенденций работы систем ОВиК.
Различные функции
Мы предлагаем ограниченное количество конкретных версий програмного обеспечения для типичных программ ОВиК (например, дестратификация, управление скоростью вентилятора на основе требований и т.п.). Сначала выберите необходимую функциональность на странице решений нашего веб-сайта, а затем загрузите программное обеспечение для конкретного приложения. При необходимости можно настроить некоторые параметры через Modbus Holding регистры. Программирование не нужно!
Входы и выходы
Этот регулятор имеет два выхода для управления АС вентиляторами с однофазным двигателем. Максимальный комбинированный ток составляет 6 А на выход. Скорость вентилятора регулируется путем снижения напряжения двигателя с помощью регулировки фазового угла / технологии TRIAC. АС вентилятор - это вентилятор, работающий от переменного тока. Он играет решающую роль в облегчении циркуляции воздуха в системах отопления, вентиляции и кондиционирования. Вентиляторы переменного тока обычно используются в различных системах охлаждения для рассеивания тепла, выделяемого электронными компонентами, или для улучшения циркуляции воздуха в зданиях.
Подключите датчики или потенциометры
Внешние датчики ОВиК или потенциометры можно подключить через связь Modbus RTU или через аналоговые входы. Чтобы упростить подключение внешних устройств, источник питания 24 Вольт доступен через разъем RJ45. Питание 24 Вольт и связь Modbus можно распределить через один кабель - мы называем это Power over Modbus или PoM. Все настройки можно регулировать через регистры Modbus Holding.
Монтаж и корпус

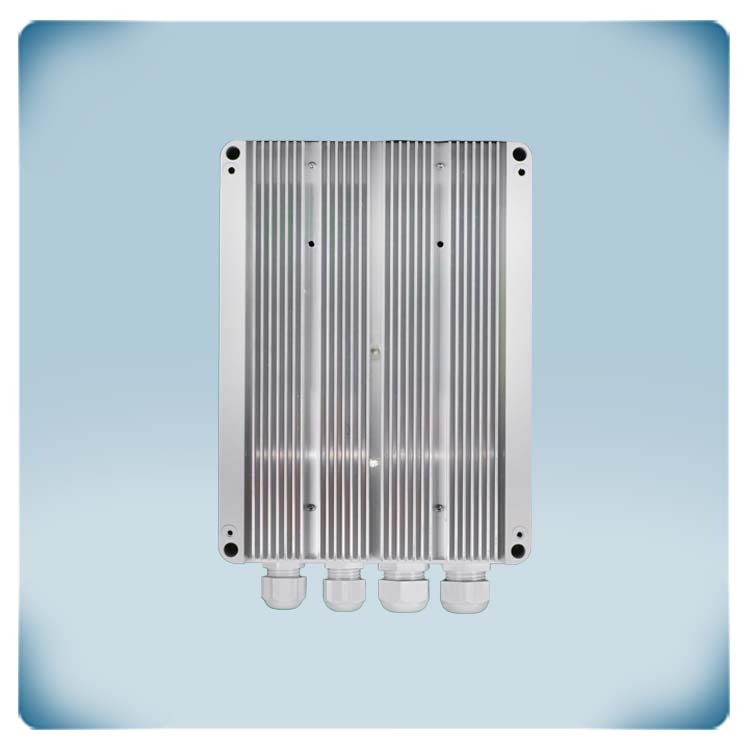

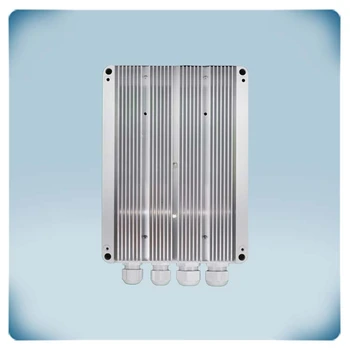

Корпус TCMF8 предназначен для использования внутри помещений и может быть установлен на стену или панель. Перед установкой необходимо выбрать участок поверхности с постоянной циркуляцией воздуха, которая обеспечит достаточное охлаждение регулятора, чтобы предотвратить его перегрев. Это помогает поддерживать оптимальные условия работы и продлевает срок службы устройства.
Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Тип используемого пластика известен своими огнестойкими свойствами, прочностью и ударопрочностью. Корпус имеет степень защиты IP54. Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах -10-60 ° C, а относительная влажность в диапазоне 5-95% без образования конденсата. Всегда подключайте устройство к сети, когда оно полностью сухое.
Для регуляторов TCMF8 требуется специальное программное обеспечение. Как правило, они регулируют скорость вентилятора на основе входных данных подключенных датчиков или потенциометров. Специальное обеспечение можно загрузить через SenteraWeb – онлайн-портал ОВиК. Этот регулятор имеет встроенный интернет-шлюз, который можно подключить через Wi-Fi или через кабель LAN. После загрузки ПО регулятор TCMF8 может работать автономно или остаться подключенным к SenteraWeb.
Встроенный интернет-шлюз Sentera
Интернет-шлюз Sentera - это устройство, предназначенное для использования в системах автоматизации вентиляции и "умных зданий" для подключения оборудования Sentera к облачному сервису SenteraWeb. Он может использовать как Ethernet, так и беспроводной доступ Wi-Fi к Интернету вещей Sentera. Он позволяет пользователям дистанционно управлять своими системами отопления, вентиляции и кондиционирования и контролировать их с помощью смартфона, компьютера или других интеллектуальных устройств и обычно предоставляет следующие функции:
- Дистанционное управление: дистанционная настройка параметров температуры, установка расписания и управление режимами работы оборудования, повышая энергоэффективность вентиляционной системы.
- Мониторинг: отслеживание производительности систем ОВиК, получать оповещения о проблемах или потребности в обслуживании и отслеживать потребление энергии.
- Архивация данных: сохранение данных, которые могут быть полезными для анализа производительности и тенденций работы систем ОВиК.
Различные функции
Мы предлагаем ограниченное количество конкретных версий програмного обеспечения для типичных программ ОВиК (например, дестратификация, управление скоростью вентилятора на основе требований и т.п.). Сначала выберите необходимую функциональность на странице решений нашего веб-сайта, а затем загрузите программное обеспечение для конкретного приложения. При необходимости можно настроить некоторые параметры через Modbus Holding регистры. Программирование не нужно!
Входы и выходы
Этот регулятор имеет два выхода для управления АС вентиляторами с однофазным двигателем. Максимальный комбинированный ток составляет 6 А на выход. Скорость вентилятора регулируется путем снижения напряжения двигателя с помощью регулировки фазового угла / технологии TRIAC. АС вентилятор - это вентилятор, работающий от переменного тока. Он играет решающую роль в облегчении циркуляции воздуха в системах отопления, вентиляции и кондиционирования. Вентиляторы переменного тока обычно используются в различных системах охлаждения для рассеивания тепла, выделяемого электронными компонентами, или для улучшения циркуляции воздуха в зданиях.
Подключите датчики или потенциометры
Внешние датчики ОВиК или потенциометры можно подключить через связь Modbus RTU или через аналоговые входы. Чтобы упростить подключение внешних устройств, источник питания 24 Вольт доступен через разъем RJ45. Питание 24 Вольт и связь Modbus можно распределить через один кабель - мы называем это Power over Modbus или PoM. Все настройки можно регулировать через регистры Modbus Holding.
Монтаж и корпус
Корпус TCMF8 предназначен для использования внутри помещений и может быть установлен на стену или панель. Перед установкой необходимо выбрать участок поверхности с постоянной циркуляцией воздуха, которая обеспечит достаточное охлаждение регулятора, чтобы предотвратить его перегрев. Это помогает поддерживать оптимальные условия работы и продлевает срок службы устройства.
Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Тип используемого пластика известен своими огнестойкими свойствами, прочностью и ударопрочностью. Корпус имеет степень защиты IP54. Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах -10-60 ° C, а относительная влажность в диапазоне 5-95% без образования конденсата. Всегда подключайте устройство к сети, когда оно полностью сухое.
