Техническая спецификация
Автоматический регулятор скорости AC вентилятора | 3 А
Описание продукта
TCMF8-DM - это универсальные регуляторы скорости вращения вентиляторов со связью Modbus RTU, они имеют автоматический и ручной режимы управления. Также есть режимы "Быстрый запуск" или "Плавный запуск". Минимальное и максимальное напряжение двигателя регулируется через Modbus. Напряжение питания 230 VAC / 50-60 Гц, максимальная нагрузка 2 х 3 А.
Через разъем RJ45 (питание через Modbus) можно подключить до 4 датчиков ОВиК. Регулятор имеет два аналоговых/модулирующих входа, два симисторных выхода и два входа для тепловой защиты двигателя. Аналоговый входной сигнал: 0-10/10-0 VDC / 0-20/20-0 мА / ШИМ. Регулятор имеет встроенный источник питания для внешних датчиков 24 VDC (Imax 750 мА).
Специальное программное обеспечение можно загрузить через SenteraWeb. Для подключения этого регулятора ОВиК к SenteraWeb нужен дополнительный интернет-шлюз. Этот регулятор может работать и автономно, но именно для загрузки микропрограммы нужен интернет-шлюз. После загрузки прошивки вы можете оставить интернет-шлюз подключенным или отсоединить его.
Степень защиты IP54 (в соответствии с EN 60529). Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Специальное программное обеспечение
Для регуляторов TCMF8 требуется специальное программное обеспечение. Как правило, они регулируют скорость вентилятора на основе входных данных подключенных датчиков или потенциометров. Специальное обеспечение можно загрузить через SenteraWeb – онлайн-портал ОВиК. Этот регулятор не имеет встроенного интернет-шлюза. Внешний интернет-шлюз нужен для подключения к SenteraWeb и загрузки ПО для конкретного приложения. После загрузки ПО регулятор TCMF8 может работать автономно или остаться подключенным к SenteraWeb. Пример применения регулятора TCMF8 представлен на рисунке ниже.
Для регуляторов TCMF8 требуется специальное программное обеспечение. Как правило, они регулируют скорость вентилятора на основе входных данных подключенных датчиков или потенциометров. Специальное обеспечение можно загрузить через SenteraWeb – онлайн-портал ОВиК. Этот регулятор не имеет встроенного интернет-шлюза. Внешний интернет-шлюз нужен для подключения к SenteraWeb и загрузки ПО для конкретного приложения. После загрузки ПО регулятор TCMF8 может работать автономно или остаться подключенным к SenteraWeb. Пример применения регулятора TCMF8 представлен на рисунке ниже.
Различные функции
Мы предлагаем ограниченное количество версий прошивки для типичных приложений ОВиК (например, дестратификация, управление скоростью вращения вентилятора по запросу и т. д.). Сначала выберите необходимую функциональность на странице решений нашего веб-сайта, а затем загрузите прошивку для конкретного приложения. При необходимости можно настроить некоторые параметры через Holding регистры Modbus. Программирование не требуется!
Два выхода для регулировки скорости вращения вентилятора
Этот контроллер имеет два выхода для управления АС вентиляторами с однофазным двигателем. Максимальный комбинированный ток составляет 3 А на выход. Скорость вентилятора регулируется путем снижения напряжения двигателя с помощью управления фазовым углом (технологии Триак). Это означает, что этот регулятор скорости подходит только для двигателей с регулируемым напряжением. Если вы не уверены, что ваш двигатель подходит, лучше всего обратиться к его производителю. Этот регулятор скорости работает совершенно бесшумно. Благодаря точному управлению двигателем шум двигателя на низкой скорости остается ограниченным.
Тепловая защита двигателя
Очень часто АС двигатель выходит из строя из-за перегрева. Для того чтобы вовремя обнаружить перегрев двигателя, некоторые двигатели оснащены ТК или термоконтактами. Эти термоконтакты измеряют температуру в обмотках двигателя. Контроллеры скорости вращения вентиляторов TCMF8 могут контролировать два тепловых контакта двигателя. В случае перегрева двигателя функция контроля TK отключит двигатель, чтобы предотвратить повреждение. ТК двигателя можно подключить к клеммам ТК и 24 VDC.
Подключите датчики или потенциометры
Внешние датчики ОВиК или потенциометры можно подключить через связь Modbus RTU или через аналоговые входы. Для упрощения подключения внешних устройств подается питание 24 В через разъем RJ45. Питание 24 В и связь Modbus могут быть распределены по одному кабелю — мы называем это Power over Modbus или PoM. Все настройки можно изменить с помощью Holding регистров Modbus.

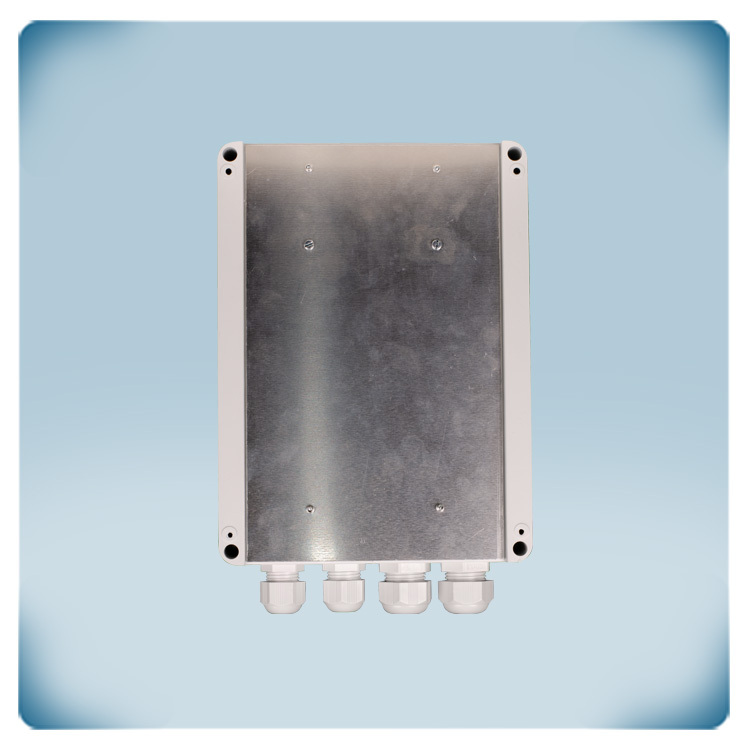

Корпус IP54 для настенного монтажа
Этот регулятор скорости вентилятора может быть установлен на стене или панели в помещении. Убедитесь, что регулятор скорости вентилятора может достаточно охлаждаться. Желательно установить его в прохладном месте, лучше всего не под прямыми солнечными лучами. Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Этот материал имеет защиту от воспламенения, очень прочный и обеспечивает хорошую защиту от ударов. Он предлагает защиту IP54 от проникновения пыли и воды. Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах -10-60 ° C, а относительная влажность в диапазоне 5-95% без образования конденсата. Всегда подключайте устройство к сети, когда оно полностью сухое.
