Verschildruktransmitter met display | -125 tot +125 Pa | PoM-voeding
Productbeschrijving
Deze Modbus HVAC-sensor met display meet de verschildruk binnen het bereik van -125 tot +125 Pa. Daarnaast kan je er ook het luchtdebiet of de luchtsnelheid mee meten. De gemeten waarde is enkel beschikbaar via Modbus RTU. De sensor is namelijk uitgerust met een RJ45 connector waarlangs zowel de 24VDC als de datacommunicatie plaats vinden. Doordat er geen digitaal-naar-analoog conversie gebeurt is de sensor goedkoper in aanschaf en het maakt hem tevens uiterst geschikt om op te nemen in uw Modbus netwerk. De vier LED-indicatoren geven een visuele indicatie van de status van het toestel én van de gemeten waarden. Het bereik en alle andere instellingen kunnen worden aangepast via Modbus RTU.
Aanvullende specificaties en beschrijvingen
Meten of regelen?
Deze sensor zijn uitgangssignaal gaat proportioneel stijgen binnen het ingestelde bereik. Zou het om bvb CO2 of relatieve vochtigheid gaan, dan is het perfect mogelijk om op die manier bvb een klep of een ventilator te regelen. Hoe meer CO2, hoe meer ventilatie. Of hoe meer vocht, hoe verder de afzuigklep open gaat.
Als het echter om verschildruk gaat, is het weinig waarschijnlijk dat er proportioneel geregeld wordt. Meestal werkt een drukregeling niet binnen een bereik, maar eerder op een ingestelde waarde, een "setpunt". Een verschildrukregelaar gaat dan bvb een ventilator zodanig aansturen dat het ingestelde setpunt behouden blijft.
Aangezien dit toestel niet beschikt over een setpunt (maar wél over een bereik), is het dus geen regelaar, maar wél een sensor of transmitter. Meestal worden ze ingezet om de gemeten waarden door te geven naar een extern controle- of regelsysteem.
Verschildruk, luchtvolumestroom of luchtsnelheid?
Technisch gezien meet deze sensor enkel de verschildruk [Pa]. Maar op basis van deze meting kan het toestel zelf het luchtdebiet [m³/h] of de luchtsnelheid [m/s] berekenen.
Technisch gezien meet deze sensor enkel de verschildruk [Pa]. Maar op basis van deze meting kan het toestel zelf het luchtdebiet [m³/h] of de luchtsnelheid [m/s] berekenen.
Om te werken met luchtdebiet [m³/h] zijn er 2 mogelijkheden:
- Ofwel beschikt u over de K-factor van uw ventilator. In dat geval volstaat het die waarde in te geven in het daarvoor voorziene Modbusregister. Verder voert u gewoon een drukmeting uit. Dus met behulp van de aansluitsets PSET-PVC-200 of PSET-QF-200. Het luchtdebiet wordt automatisch uitgerekend en u kan het uitlezen via de Modbusregisters.
- Indien u niet beschikt over de K-facor van uw ventilator, of de opstelling laat niet toe om die op een betrouwbare manier te gebruiken, is er ook de mogelijkheid om een meting van de luchtsnelheid uit te voeren. Meestal is dit eenvoudiger uit te voeren. Hiervoor heeft u dan een PITOTbuis-aansluitset nodig: PSET-PTS-200 of PSET-PTL-200. Omdat u de luchtsnelheid [m/s] meet, is het noodzakelijk om de kanaaldoorsnede [cm²] in te voeren in Modbus, waarna u het luchtdebiet [m³/h] opnieuw kan uitlezen via Modbus.

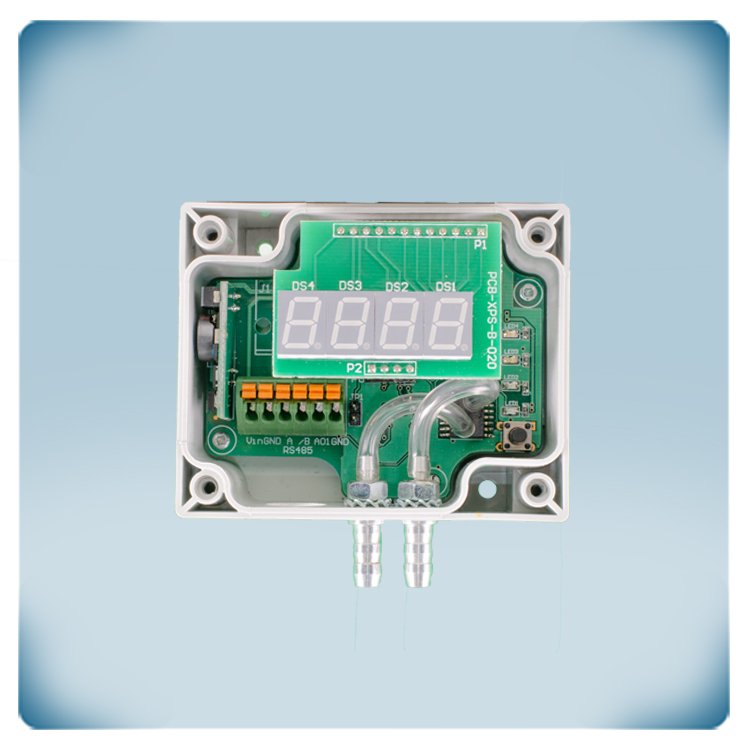

7-segment LED scherm
Het 7-segment LED-display geeft de verschildruk, het luchtvolume of de luchtsnelheid weer. Bovendien beschikt deze verschildruktransmitter over duidelijke groene, gele en rode LEDs. De groene LED geeft aan dat het de gemeten waarde binnen het ingestelde bereik ligt. Wanneer de meetwaarde binnen het waarschuwingsbereik komt, gaat de gele LED branden. En rood betekent dat de waarde buiten het bereik ligt. De tweede groene LED geeft de sensorstatus aan. Hij wordt geactiveerd wanneer de voeding en Modbus RTU-communicatie zijn ingeschakeld.
Het 7-segment LED-display geeft de verschildruk, het luchtvolume of de luchtsnelheid weer. Bovendien beschikt deze verschildruktransmitter over duidelijke groene, gele en rode LEDs. De groene LED geeft aan dat het de gemeten waarde binnen het ingestelde bereik ligt. Wanneer de meetwaarde binnen het waarschuwingsbereik komt, gaat de gele LED branden. En rood betekent dat de waarde buiten het bereik ligt. De tweede groene LED geeft de sensorstatus aan. Hij wordt geactiveerd wanneer de voeding en Modbus RTU-communicatie zijn ingeschakeld.
Power over Modbus
Sentera ontwikkelde het Power over Modbus (PoM) concept om de kosten te drukken, de bedrijfszekerheid te verhogen, en de bekabeling te vereenvoudigen in Modbus netwerken. Dus zodra bvb meerdere sensoren in eenzelfde netwerk zitten, kunnen ze gebruik maken van dezelfde voedingen, convertres, gateways, enz.. Hiervoor zijn de meeste producten van Sentera beschikbaar in een PoM-versie die voorzien is van één of meerdere RJ45 aansluitingen.
Sentera ontwikkelde het Power over Modbus (PoM) concept om de kosten te drukken, de bedrijfszekerheid te verhogen, en de bekabeling te vereenvoudigen in Modbus netwerken. Dus zodra bvb meerdere sensoren in eenzelfde netwerk zitten, kunnen ze gebruik maken van dezelfde voedingen, convertres, gateways, enz.. Hiervoor zijn de meeste producten van Sentera beschikbaar in een PoM-versie die voorzien is van één of meerdere RJ45 aansluitingen.
Behuizing van hoge kwaliteit
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is hittebestendig en biedt een goede bescherming tegen stoten. De aansluitingen voor de drukleidingen zijn gemaakt van aluminium. De behuizing biedt een IP65-bescherming tegen het binnendringen van vuil en water. Deze sensor kan aan de wand worden gemonteerd.
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is hittebestendig en biedt een goede bescherming tegen stoten. De aansluitingen voor de drukleidingen zijn gemaakt van aluminium. De behuizing biedt een IP65-bescherming tegen het binnendringen van vuil en water. Deze sensor kan aan de wand worden gemonteerd.
Bekijk in deze VIDEO hoe u de instellingen van deze sensor kan wijzigen
