Universele snelheidsregelaar voor AC ventilatoren | 2 X 3 A
Productbeschrijving
Automatische snelheidsregelaar voor éénfase AC-ventilatoren. Het toestel beschikt over 2 regelbare motoruitgangen met elk een maximale (gecombineerde) motorstroom van 3 A. De motoren kunnen synchroon of afzonderlijk werken. De ventilatorsnelheid wordt automatisch geregeld op basis van de metingen van de aangesloten HVAC-sensoren. Er kunnen maximaal 4 HVAC-sensoren worden aangesloten via de RJ45-aansluiting (Power over Modbus). Daarnaast zijn er 2 analoge ingangen, 2 analoge uitgangen en 2 tacho-ingangen beschikbaar. Toepassingsspecifieke firmware kan worden gedownload via SenteraWeb. Een optionele internet gateway is vereist om deze HVAC-regelaar te verbinden met SenteraWeb.
Aanvullende specificaties en beschrijvingen
Toepassingsspecifieke firmware
TCMF8-regelaars hebben toepassingsspecifieke firmware nodig. Gewoonlijk worden ze gebruikt om de ventilatorsnelheid te regelen op basis van de gegevens van de aangesloten sensoren of potentiometers. Toepassingsspecifieke firmware kan worden gedownload via SenteraWeb - uw persoonlijke HVAC cloud platform. Deze regelaar heeft geen ingebouwde Gateway. Een externe Sentera internet gateway is nodig om verbinding te maken met SenteraWeb en applicatiespecifieke firmware te downloaden. Zodra de firmware is gedownload mag de gateway verwijderd worden en kan de TCMF8-regelaar stand-alone werken. Indien de gateway behouden blijft en het toestel verbonden blijft met SenteraWeb zijn er tal van extra mogelijkheden waaronder kalenderfuncties, dataloggin, en berichtenservice.
Verschillende functionaliteiten
Wij bieden een aantal toepassingsspecifieke firmwareversies voor typische HVAC-toepassingen (bv. destratificatie, vraaggestuurde ventilatorsnelheidsregeling, enz). Selecteer eerst de gewenste functionaliteit via de "Oplossingen"-pagina op onze website en download vervolgens de toepassingsspecifieke firmware naar de TCMF8-regelaar. Indien nodig
is het mogelijk enkele instellingen aan te passen via de Modbus Holding registers. Programmeren is niet nodig!Ingangen en uitgangen
Deze regelaar heeft twee uitgangen om AC-ventilatoren met monofase motor aan te sturen. De maximale gecombineerde stroom is 3 A per uitgang. De ventilatorsnelheid wordt geregeld door de motorspanning te verlagen via fasehoekregeling / TRIAC-technologie.
Sensoren of potentiometers aansluiten
Externe HVAC-sensoren of potentiometers kunnen op de TCMF8 worden aangesloten via Modbus RTU of via de analoge ingangen. Om de bekabeling van de externe apparaten te vereenvoudigen, is 24 Volt voeding beschikbaar via de RJ45-aansluiting. De 24 Volt voeding en Modbus communicatie kunnen via één enkele kabel worden verdeeld - we noemen dit Power over Modbus of PoM. Alle instellingen kunnen worden aangepast via de Modbus Holding registers.
Thermische motorbeveiliging
Wanneer een wisselstroommotor uitvalt, is dat vaak te wijten aan oververhitting. Om oververhitting van de motor tijdig te detecteren, zijn sommige motoren uitgerust met TK of thermocontacten. Deze thermische contacten meten de temperatuur in de motorwikkelingen. De TCMF8 regelaars kunnen twee thermische motorcontacten bewaken. In geval van oververhitting van de motor zal de TK-bewakingsfunctie de motor uitschakelen om permanente motorschade te voorkomen. De TK van de motor kan worden aangesloten op de TK- en 24 VDC-klemmen.

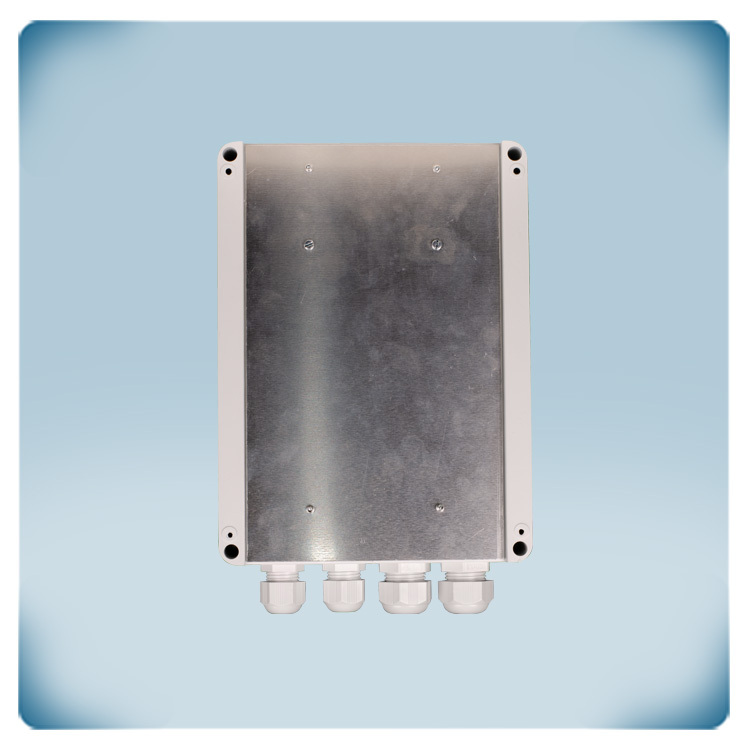

IP54-behuizing voor wandmontage
Deze ventilatorsnelheidsregelaar kan op een muur of paneel worden gemonteerd. Zorg ervoor dat de regelaar voldoende kan koelen. Installeer hem bij voorkeur op een koele plaats, best niet in direct zonlicht. De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is vlamdovend, zeer sterk en biedt een goede bescherming tegen schokken. Het biedt een IP54 bescherming tegen het binnendringen van stof en water.
