Temperatuursturing voor luchtverwarming met EC ventilatoren
Productbeschrijving

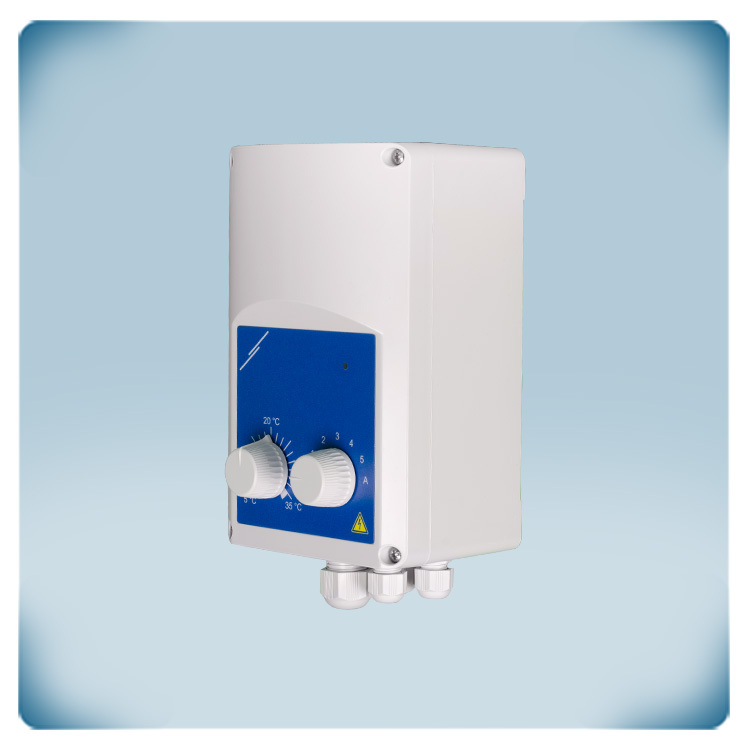

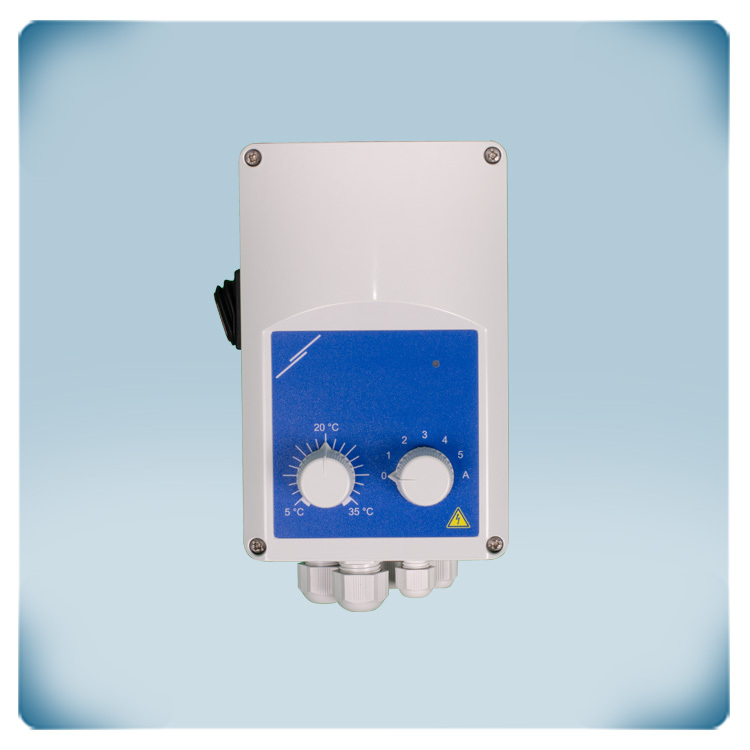

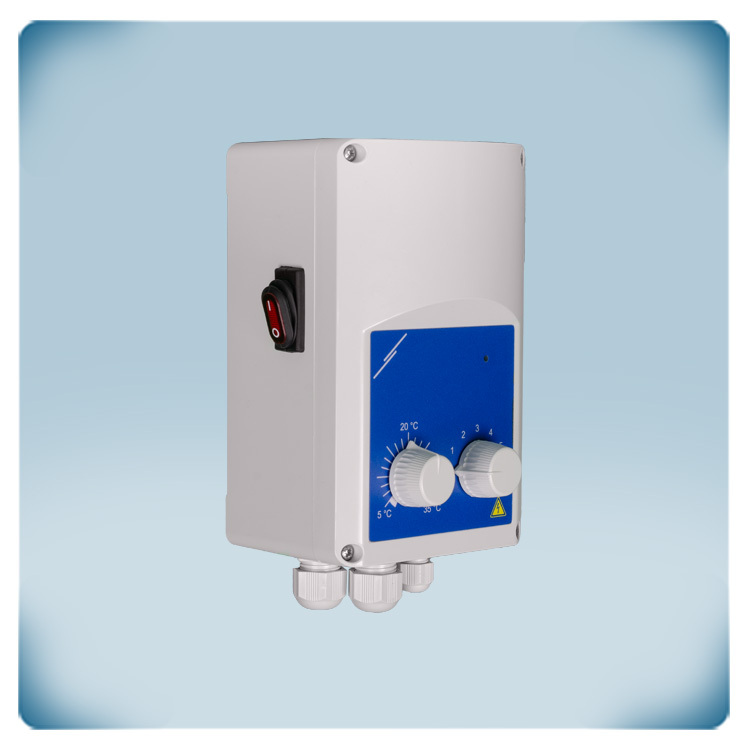

Deze regelaars voor luchtverwarmers of luchtkoelers met EC-ventilatoren zijn gemakkelijk en intuïtief te gebruiken. Dit type verwarmers wordt meestal gebruikt om magazijnen of industriële ruimtes te verwarmen of te koelen. Met de ECH kan de snelheid van de EC-ventilator automatisch worden geregeld op basis van de omgevingstemperatuur of kan. Maar het kan ook handmatig in 5 stappen. De niet-geregelde uitgang stuurt een waterklep of een elektrisch verwarmingselement. Het temperatuurinstelpunt kan worden ingesteld met de draaiknop op het frontpaneel binnen een bereik van 5 - 35 °C. De koel- of verwarmingsmodus kan worden geselecteerd via Modbus-communicatie of via een jumper. Om de omgevingstemperatuur te meten, is een optionele PT500-temperatuursensor vereist.
Documenten
Aanvullende specificaties en beschrijvingen
Handmatige of automatische snelheidsregeling van de EC-ventilator
In handmatige modus wordt de snelheid van de EC-ventilator bepaalt door de stand van de draaischakelaar op het frontpaneel. Er kan gekozen worden uit één van de vijf beschikbare vaste snelheden, er is eveneens een UIT-stand en een automatische modus. In de automatische modus wordt de snelheid van de EC-ventilator geregeld op basis van de omgevingstemperatuur ten opzichte van de gewenste temperatuur (delta T). De minimum- en maximumsnelheid kunnen indien nodig via de Modbus-registers worden aangepast. En het bereik van de analoge uitgang kan worden geselecteerd via een jumper of via Modbus : 0 - 6 VDC of 0 - 10 VDC.
Verwarmen of koelen
Op de niet-geregelde uitgang kan een waterklep of een verwarmingselement worden aangestuurd. In de verwarmingsmodus wordt de niet-geregelde uitgang geactiveerd zodra de omgevingstemperatuur lager is dan de gevraagde temperatuur. En in de koelmodus wordt de niet-geregelde uitgang geactiveerd wanneer de omgevingstemperatuur hoger is dan de gevraagde temperatuur. Zodra geactiveerd, levert de niet-geregelde uitgang een spanning gelijk aan de netspanning (85 - 230 VAC) met een maximale belasting van 10 A. De keuze tussen koel- of verwarmingsmodus gebeurt via Modbus of via een jumper.
![Watergevoede luchtverwarmer](/nl/bestanden/artikel/afbeelding/beschrijving/ech-8-dm/watergevoede-luchtverwarmer.jpg)

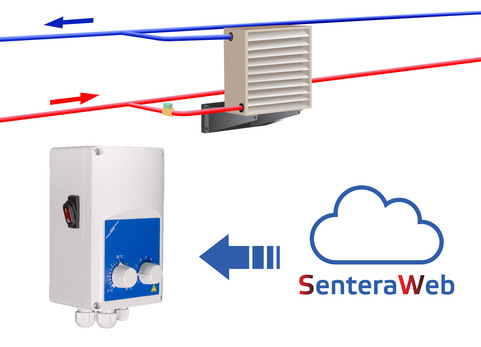

Afstandsbediening (via Modbus Gebouwbeheersysteem of SenteraWeb)
Wanneer de afstandsmodus is ingeschakeld kunnen de EC-ventilatorsnelheid, de vaste 230 VAC-uitgang en de LED-indicator geregeld worden door het wijzigen van de Modbus-holdingregisters. Dit kan via de SenteraWeb Cloud Services of via een Modbus RTU-compatibel Gebouw Beheer Systeem. De afstandsbedieningsmodus schakelt alle gebruikersinterfaces op het frontpaneel uit. De afstandsbedieningsmodus kan worden geactiveerd door waarde 1 te schrijven in Modbus holdingregister 20.
Temperatuursensor
Omdat de PT500 temperatuursensor in verschillende uitvoeringen beschikbaar is (als ruimtesensor, kanaalsensor of flying lead), dient u hem naar keuze apart bij te bestellen (zie verwante artikelen hieronder).

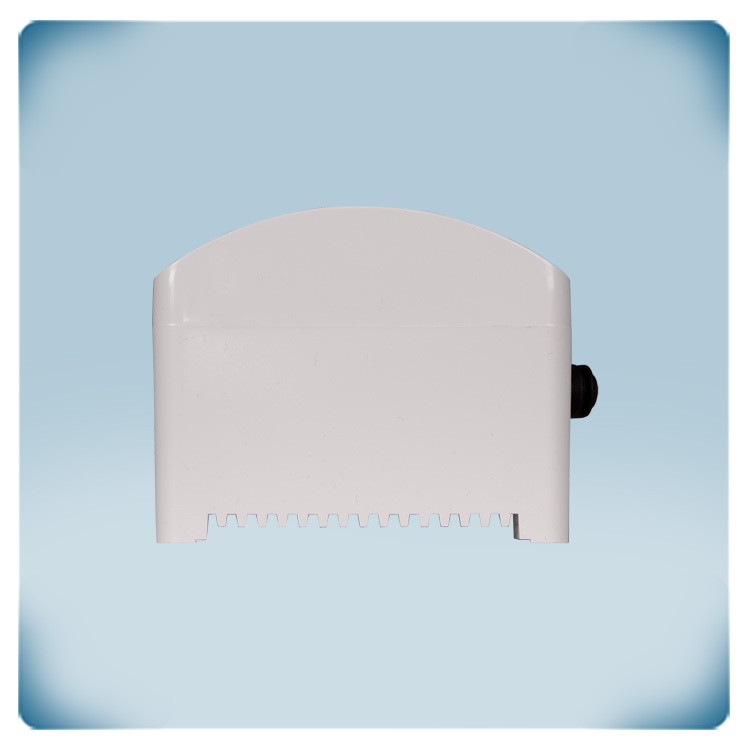

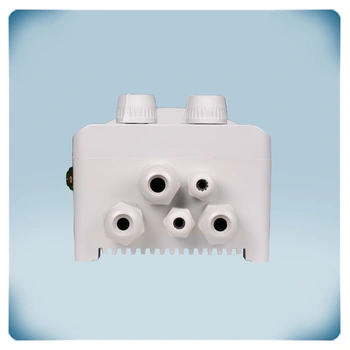

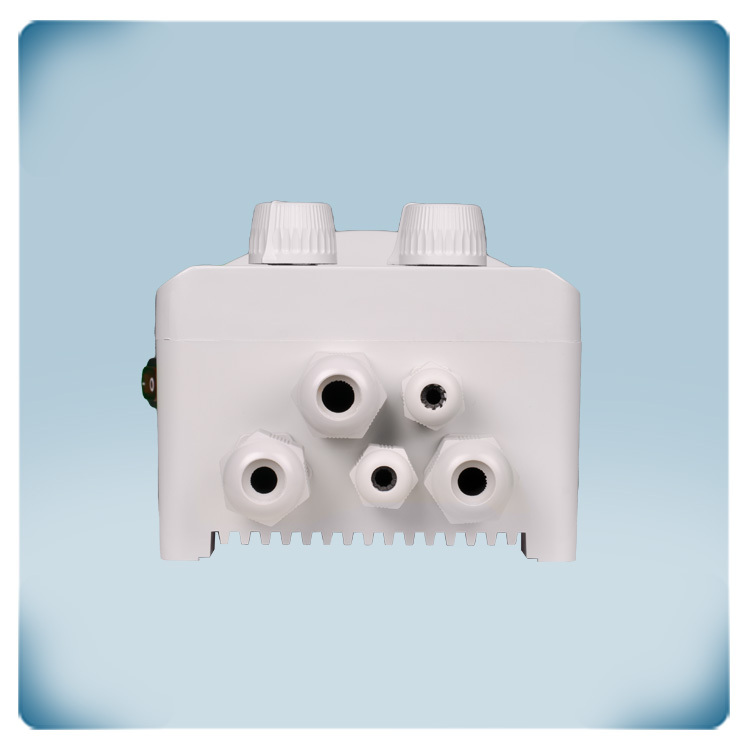

r-ABS behuizing
De behuizing is gemaakt van premium-kwaliteit r-ABS kunststof. Dit materiaal is uitzonderlijk hittebestendig, zeer taai en biedt een goede bescherming tegen stoten. De opbouw behuizing biedt een IP54 bescherming tegen het binnendringen van vuil, stof en vocht.
