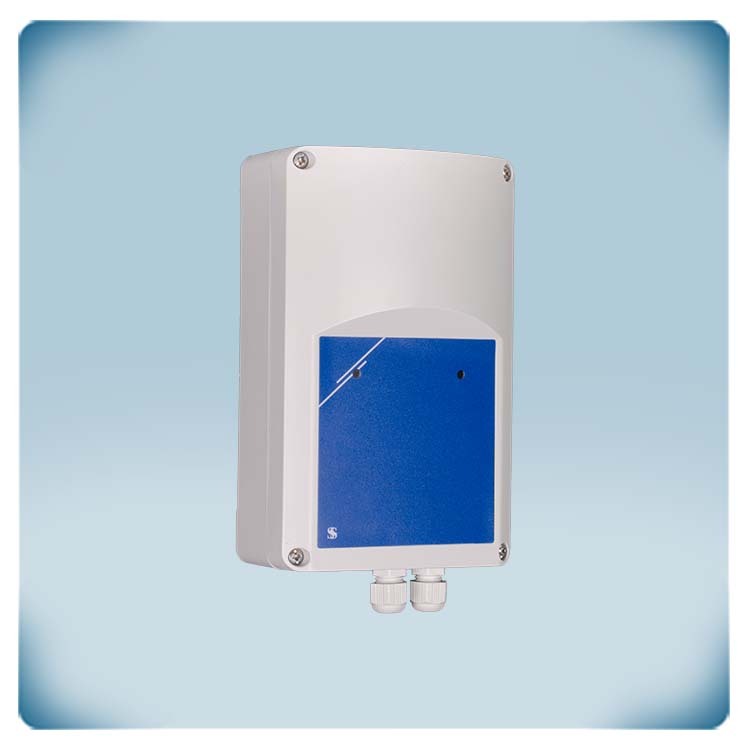

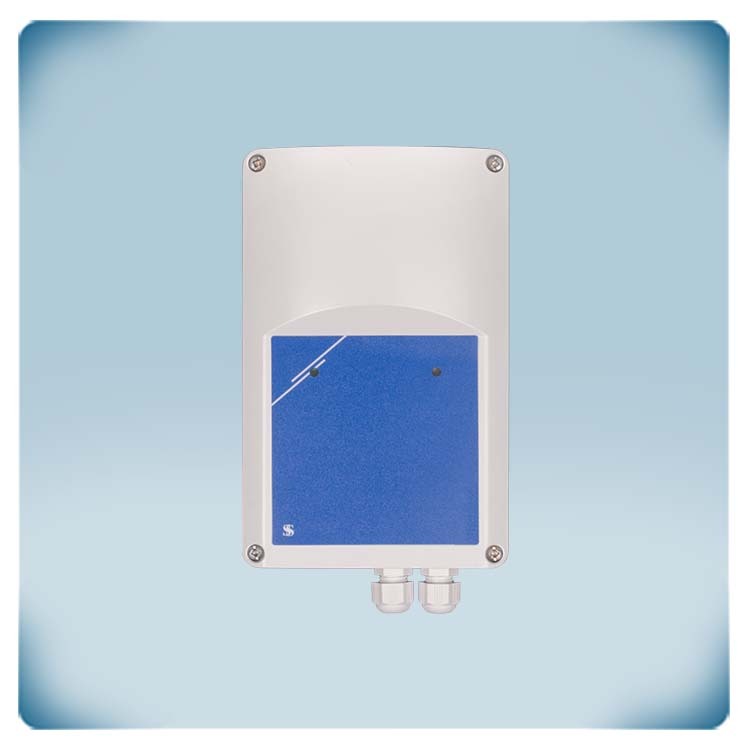

Regelaar voor elektrische verwarmingselementen | Slave module | 6 kW
Productbeschrijving
Dit is een slave-apparaat of een uitbreidingsunit voor het aansturen van elektrische verwarmingselementen. Het moet worden aangesloten op een masterunit van dezelfde AH2C1-serie.
Deze controller is specifiek ontworpen voor elektrische verwarmingselementen en biedt nauwkeurige regeling en efficiënte werking voor zowel enkelfasige 230 VAC als tweefasige 400 VAC elektrische verwarmingselementen, wat zorgt voor optimale verwarmingsprestaties.
Tijd-proportionele regeling - TRIAC-technologie - wordt gebruikt om het verwarmingselement aan te sturen. Het temperatuursetpunt wordt doorgegeven door de masterunit.
Er is één digitale ingang voor het op afstand in- en uitschakelen. De controller kan een maximale ohmse belasting aan van 3,2 kW voor enkelfasige configuraties en 6 kW voor tweefasige systemen.
Aanvullende specificaties en beschrijvingen
Besturing van elektrische verwarming
Elektrische verwarmingselementen zetten elektriciteit om in warme lucht. Deze warme lucht kan worden gebruikt om een ruimte of gebouw te verwarmen. Deze uitbreidings- of slavemodule is bedoeld om extra verwarmingscapaciteit te creëren wanneer de maximale capaciteit van de mastermodule is overschreden. Dit apparaat kan niet functioneren tenzij het is aangesloten op een masterapparaat. Het stuurt de aangesloten verwarmingselementen synchroon aan met de masterunit. Deze verwarmingscontrollers gebruiken tijd-proportionele regeling (TRIAC-technologie) om het verwarmingselement aan te sturen.
Elektrische verwarmingselementen zetten elektriciteit om in warme lucht. Deze warme lucht kan worden gebruikt om een ruimte of gebouw te verwarmen. Deze uitbreidings- of slavemodule is bedoeld om extra verwarmingscapaciteit te creëren wanneer de maximale capaciteit van de mastermodule is overschreden. Dit apparaat kan niet functioneren tenzij het is aangesloten op een masterapparaat. Het stuurt de aangesloten verwarmingselementen synchroon aan met de masterunit. Deze verwarmingscontrollers gebruiken tijd-proportionele regeling (TRIAC-technologie) om het verwarmingselement aan te sturen.
Tijd-proportionele regeling (TRIAC-technologie)
Tijd-proportionele regeling met TRIAC-technologie is een methode die wordt gebruikt om het vermogen naar verwarmingselementen of andere ohmse belastingen te regelen op basis van het gewenste temperatuursetpunt. Hierbij wordt het vermogen dat aan de belasting wordt geleverd gemoduleerd door de tijdsduur te regelen dat de stroom tijdens elke cyclus van de wisselstroomgolfvorm (AC) wordt ingeschakeld.
Tijd-proportionele regeling met TRIAC-technologie is een methode die wordt gebruikt om het vermogen naar verwarmingselementen of andere ohmse belastingen te regelen op basis van het gewenste temperatuursetpunt. Hierbij wordt het vermogen dat aan de belasting wordt geleverd gemoduleerd door de tijdsduur te regelen dat de stroom tijdens elke cyclus van de wisselstroomgolfvorm (AC) wordt ingeschakeld.
TRIAC (Triode voor Wisselstroom) is een soort elektronische schakelaar die de stroom in beide richtingen kan regelen in een wisselstroomcircuit. Het fungeert als een solid-state relais, waarmee de controller het vermogen naar het verwarmingselement snel en gecontroleerd kan in- en uitschakelen.
Bij tijd-proportionele regeling wordt de TRIAC gebruikt om het vermogen naar het verwarmingselement in cycli in en uit te schakelen. De tijdsduur dat het vermogen tijdens elke cyclus wordt ingeschakeld, varieert om het gewenste temperatuursetpunt te bereiken. Als het setpunt bijvoorbeeld lager is dan de huidige temperatuur, kan het vermogen voor een kortere duur worden ingeschakeld, waardoor het totale vermogen dat aan het verwarmingselement wordt geleverd, wordt verminderd. Als het setpunt hoger is, kan het vermogen voor een langere duur worden ingeschakeld om het geleverde vermogen te verhogen.
Door het vermogen op deze manier te moduleren, biedt tijd-proportionele regeling met TRIAC-technologie een manier om het gemiddelde vermogen dat aan de belasting wordt geleverd te regelen en een relatief stabiele temperatuur te handhaven. Deze methode biedt voordelen zoals nauwkeurige controle, energie-efficiëntie en minder slijtage van het verwarmingselement door het minimaliseren van thermische cycli.
Het stuursignaal voor tijd-proportionele regeling kan worden gegenereerd met verschillende technieken, zoals pulsbreedtemodulatie (PWM) of fasehoekregeling. Deze methoden bepalen de duur van de tijd dat het vermogen wordt ingeschakeld tijdens elke cyclus, op basis van het verschil tussen het gewenste temperatuursetpunt en de werkelijke temperatuur.
Modbus of handmatige instelling
Hoewel de AH2A1-6 een masterunit vereist, kan deze worden bediend via Modbus of handmatig worden geregeld met behulp van de twee DIP-schakelaars op de printplaat. Naast de Modbus RTU-communicatieverbinding beschikt de controller ook over een externe aan/uit-verbinding voor een externe schakelaar en een analoge uitgang die het PWM-uitgangssignaal van de verwarming herhaalt, bijvoorbeeld een PWM-uitgang van 70% wordt vertaald naar een analoog uitgangssignaal van 7 VDC, 80% PWM wordt vertaald naar 8 VDC analoog uitgangssignaal, enz. Dit kan worden gebruikt om een ventilator of een ander slave-apparaat aan te sturen om het vermogen te vergroten.
Hoewel de AH2A1-6 een masterunit vereist, kan deze worden bediend via Modbus of handmatig worden geregeld met behulp van de twee DIP-schakelaars op de printplaat. Naast de Modbus RTU-communicatieverbinding beschikt de controller ook over een externe aan/uit-verbinding voor een externe schakelaar en een analoge uitgang die het PWM-uitgangssignaal van de verwarming herhaalt, bijvoorbeeld een PWM-uitgang van 70% wordt vertaald naar een analoog uitgangssignaal van 7 VDC, 80% PWM wordt vertaald naar 8 VDC analoog uitgangssignaal, enz. Dit kan worden gebruikt om een ventilator of een ander slave-apparaat aan te sturen om het vermogen te vergroten.
Modbus-communicatie kan worden gebruikt om AH2A1-apparaten op afstand of vanaf een mastercontroller te bedienen, bijvoorbeeld een computer met de gratis 3SModbus-software van Sentera. Wanneer de Modbus-modus is geselecteerd (via holding register 7), volgt de controller de instellingen van de DIP-schakelaars niet en worden alle opties via Modbus geselecteerd.
Extra verwarmingscapaciteit
Elektrische verwarmingen tot 3,2 kW (230 VAC) of tot 6 kW (400 VAC) kunnen worden aangestuurd. Via de uitgang (0-10 V of 0-20 mA) van deze slavemodule kan een andere slavemodule worden aangesloten om de verwarmingscapaciteit verder te vergroten. Alle verwarmingselementen worden synchroon aangestuurd.
Elektrische verwarmingen tot 3,2 kW (230 VAC) of tot 6 kW (400 VAC) kunnen worden aangestuurd. Via de uitgang (0-10 V of 0-20 mA) van deze slavemodule kan een andere slavemodule worden aangesloten om de verwarmingscapaciteit verder te vergroten. Alle verwarmingselementen worden synchroon aangestuurd.
Stevige behuizing
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof in onze eigen fabriek. Dit materiaal is zelfdovend in geval van brand, zeer sterk en biedt goede bescherming tegen stoten. Het biedt een IP54-bescherming tegen het binnendringen van vocht en vuil.
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof in onze eigen fabriek. Dit materiaal is zelfdovend in geval van brand, zeer sterk en biedt goede bescherming tegen stoten. Het biedt een IP54-bescherming tegen het binnendringen van vocht en vuil.
