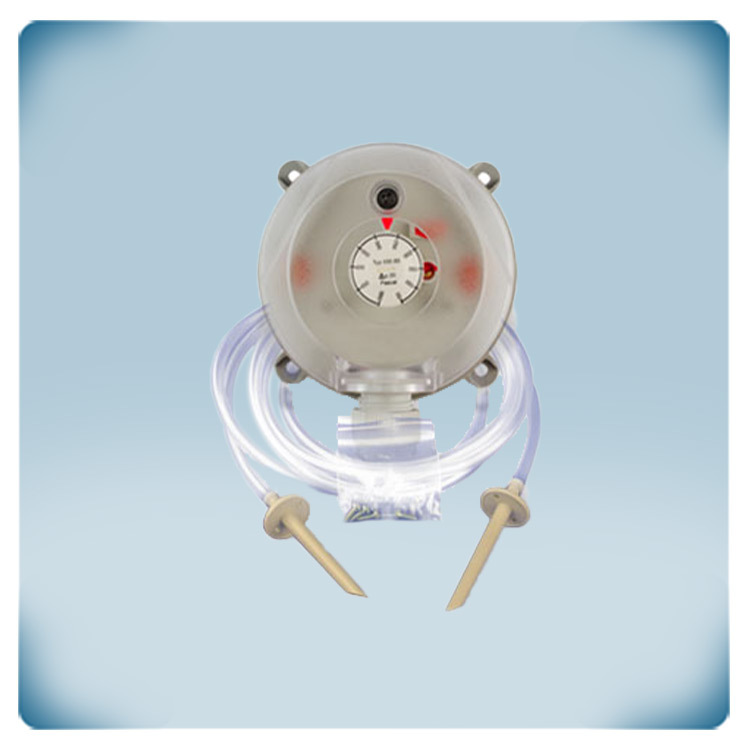

Pressostat | verschildrukschakelaar 200 Pa | inclusief aansluitset
Productbeschrijving
Deze verschildrukschakelaar of pressostaat kan eenvoudig worden ingesteld om te schakelen bij het gewenste drukverschil. Op deze manier kan u filters controleren op verzadiging, of ruimten op over- of onderdruk, enz.
Het schakelvermogen is 1 A bij 250 VAC en het drukbereik ligt tussen 20 en 200 Pa. In de set zit eveneens de PVC aansluitset met transparante slang van 2 meter en de plastic aansluitstukken.
Documenten
Aanvullende specificaties en beschrijvingen
Hoe werkt een verschildrukschakelaar?
Een verschildrukschakelaar functioneert door drukvariaties tussen twee aangewezen punten te detecteren. Het bestaat uit twee poorten die zijn aangesloten op hun respectievelijke drukbronnen, waardoor het drukverschil daartussen kan worden bewaakt. Wanneer dit verschil een vooraf bepaalde drempel overschrijdt, buigt het interne diafragma van de schakelaar af, waardoor een circuitverbinding tot stand wordt gebracht of wordt onderbroken. Deze verandering in het circuit activeert een alarm, waardoor gebruikers op de hoogte worden gesteld van de drukverandering. Gebruikers hebben de mogelijkheid om de schakeldrempel vooraf in te stellen of deze ter plaatse aan te passen.
Een verschildrukschakelaar functioneert door drukvariaties tussen twee aangewezen punten te detecteren. Het bestaat uit twee poorten die zijn aangesloten op hun respectievelijke drukbronnen, waardoor het drukverschil daartussen kan worden bewaakt. Wanneer dit verschil een vooraf bepaalde drempel overschrijdt, buigt het interne diafragma van de schakelaar af, waardoor een circuitverbinding tot stand wordt gebracht of wordt onderbroken. Deze verandering in het circuit activeert een alarm, waardoor gebruikers op de hoogte worden gesteld van de drukverandering. Gebruikers hebben de mogelijkheid om de schakeldrempel vooraf in te stellen of deze ter plaatse aan te passen.
De productserie
De PSW-serie verschildrukschakelaars dienen verschillende doeleinden, zoals het in- of uitschakelen van ventilatoren of pompen en het bewaken van de status van luchtfilters in ventilatiesystemen en luchtbehandelingskasten. Ze worden toegepast in luchtbehandelingsunits met warmtewisselaars om te beschermen tegen bevriezing of om elektrische kanaalverwarmers te beschermen tegen oververhitting. Deze schakelaars zijn ontworpen om overdruk, vacuüm en drukverschil van lucht of andere niet-brandbare, niet-agressieve gassen te bewaken.
De PSW--200-PVC bevat de PSW-schakelaar zelf, PSET-PVC-aansluitmondstukken en 2 meter lange plastic buizen met bevestigingsschroeven.
De PSET-PVC verbindt de verschildrukschakelaar met het kanaalwerk en maakt het mogelijk het drukverschil in Pascal te meten. De sproeiers zijn gemaakt van hoogwaardig, hittebestendig grijs r-ABS kunststof, met een lengte van 83 mm en een diameter van 6,4 mm aan het aansluituiteinde. De buizen zijn gemaakt van transparant PVC, met een diameter van 7 mm en een lengte van 2 m, met een maximale werkdruk van 10.000 Pa en een maximale bedrijfstemperatuur van 60 °C.
De droge contactuitgang van de verschildrukschakelaar heeft een gemiddelde levensduur van 10.000.000 schakelingen, met contactvermogens van 1 A voor ohmse belastingen of 0,4 A voor inductieve belastingen (bij 250 VAC).
De PSW-serie verschildrukschakelaars dienen verschillende doeleinden, zoals het in- of uitschakelen van ventilatoren of pompen en het bewaken van de status van luchtfilters in ventilatiesystemen en luchtbehandelingskasten. Ze worden toegepast in luchtbehandelingsunits met warmtewisselaars om te beschermen tegen bevriezing of om elektrische kanaalverwarmers te beschermen tegen oververhitting. Deze schakelaars zijn ontworpen om overdruk, vacuüm en drukverschil van lucht of andere niet-brandbare, niet-agressieve gassen te bewaken.
De PSW--200-PVC bevat de PSW-schakelaar zelf, PSET-PVC-aansluitmondstukken en 2 meter lange plastic buizen met bevestigingsschroeven.
De PSET-PVC verbindt de verschildrukschakelaar met het kanaalwerk en maakt het mogelijk het drukverschil in Pascal te meten. De sproeiers zijn gemaakt van hoogwaardig, hittebestendig grijs r-ABS kunststof, met een lengte van 83 mm en een diameter van 6,4 mm aan het aansluituiteinde. De buizen zijn gemaakt van transparant PVC, met een diameter van 7 mm en een lengte van 2 m, met een maximale werkdruk van 10.000 Pa en een maximale bedrijfstemperatuur van 60 °C.
De droge contactuitgang van de verschildrukschakelaar heeft een gemiddelde levensduur van 10.000.000 schakelingen, met contactvermogens van 1 A voor ohmse belastingen of 0,4 A voor inductieve belastingen (bij 250 VAC).

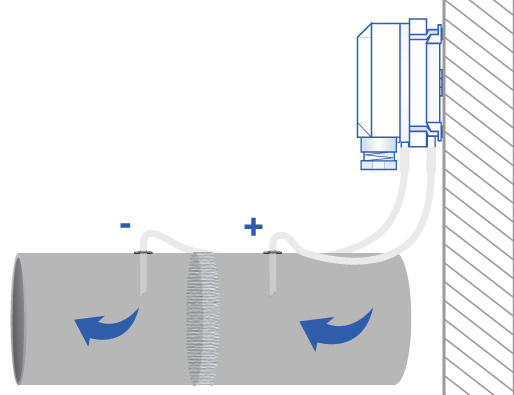

![montage verschildrukschakelaar in kanaal](/nl/bestanden/artikel/afbeelding/beschrijving/psw--200-pvc/hoe-monteer-ik-verschildrukschakelaar-in-kanaal.jpg)
Vereenvoudigde installatie
De installatie is eenvoudig: monteer het apparaat eenvoudig op een geschikt oppervlak. Houd er rekening mee dat de verschildrukschakelaar bij een uitschakeldruk van minder dan 50 Pa niet ondersteboven mag worden geïnstalleerd!
Connector P1 is bedoeld voor de hogere druk of lager vacuüm, terwijl connector P2 voor de lagere druk of hoger vacuüm is. Wanneer het drukverschil toeneemt, sluit contact 3-2 en opent contact 3-1.
De installatie is eenvoudig: monteer het apparaat eenvoudig op een geschikt oppervlak. Houd er rekening mee dat de verschildrukschakelaar bij een uitschakeldruk van minder dan 50 Pa niet ondersteboven mag worden geïnstalleerd!
Connector P1 is bedoeld voor de hogere druk of lager vacuüm, terwijl connector P2 voor de lagere druk of hoger vacuüm is. Wanneer het drukverschil toeneemt, sluit contact 3-2 en opent contact 3-1.
Beschermende behuizing
De schakelaar is gehuisvest in een stevige behuizing met een plastic deksel, die bescherming biedt tegen het binnendringen van stof, vuil en water. In combinatie met de kunststof kap is de beschermingsklasse IP54.
De schakelaar is gehuisvest in een stevige behuizing met een plastic deksel, die bescherming biedt tegen het binnendringen van stof, vuil en water. In combinatie met de kunststof kap is de beschermingsklasse IP54.
