Potentiometer met min max instelling | geen nulpositie
Productbeschrijving
Deze potentiometer heeft geen UIT-stand. Het traploos regelbaar uitgangssignaal bevindt zich steeds tussen de instelbare minimum- en maximumwaarden. Het toestel kan rechtstreeks EC-ventilatoren of regelkleppen aansturen, maar kan ook gebruikt worden voor het sturen van een frequentieomvormer of elektronische snelheidsregelaar die op hun beurt dan weer de snelheid regelen van een AC-ventilator.
Van de MTP-D bestaan er samen drie versies. Steeds met instelbare minimum en maximumwaarden. U heeft dus een perfecte controle over het uitgangssignaal. De voedingspanning voor deze potentiometers moet zich tussen 3 VDC en 15 VDC bevinden. De toestellen uit deze reeks beschikken allemaal over een spatwaterdichte behuizing en ze zijn zowel geschikt in- als opbouw.
Aanvullende specificaties en beschrijvingen
Waartoe dient een potentiometer in de HVAC-wereld?
Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft.
Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar ook om via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van spanningsregelbare AC-motoren van op een afstand te bedienen. De potentiometer fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar ook om via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van spanningsregelbare AC-motoren van op een afstand te bedienen. De potentiometer fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Instelbaar minimum- en maximumniveau!
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen.
Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De MTP-D laat via een ingebouwde trimmer toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. De maximum trimmer stelt u dan in staat om het maximale toerental van de ventilator in te perken.
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen.
Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De MTP-D laat via een ingebouwde trimmer toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. De maximum trimmer stelt u dan in staat om het maximale toerental van de ventilator in te perken.
Tussen welke grenzen kan ik de uitgangsspanning dan instellen?
Dit hangt af van de voedingsspanning die u aansluit op de MTP-D. Deze moet minimaal 3 en maximaal 15 VDC zijn.
De minimumgrens kan dan ingesteld worden tussen 10 en 70% van deze voedingsspanning en de maximumgrens tussen 30 en 100% van de voedingsspanning.
Let er steeds op dat de grenzen die u instelt, in combinatie met de voeding, een uitgangssignaal opleveren dat binnen de specificaties valt van het aan te sturen toestel. Als de voeding 15 VDC is en u stelt de maximale waarde in op 100%, dient u na te gaan of uw aan te sturen toestel geschikt is om 15 VDC te ontvangen als stuursignaal. Zoniet, dient u de trimmers van de potentiometer bij te regelen.
Dit hangt af van de voedingsspanning die u aansluit op de MTP-D. Deze moet minimaal 3 en maximaal 15 VDC zijn.
De minimumgrens kan dan ingesteld worden tussen 10 en 70% van deze voedingsspanning en de maximumgrens tussen 30 en 100% van de voedingsspanning.
Let er steeds op dat de grenzen die u instelt, in combinatie met de voeding, een uitgangssignaal opleveren dat binnen de specificaties valt van het aan te sturen toestel. Als de voeding 15 VDC is en u stelt de maximale waarde in op 100%, dient u na te gaan of uw aan te sturen toestel geschikt is om 15 VDC te ontvangen als stuursignaal. Zoniet, dient u de trimmers van de potentiometer bij te regelen.
Zonder UIT-positie!
Bij sommige toepassingen is het technisch of wettelijk vereist dat er steeds een minimale luchtstroom aanwezig blijft.

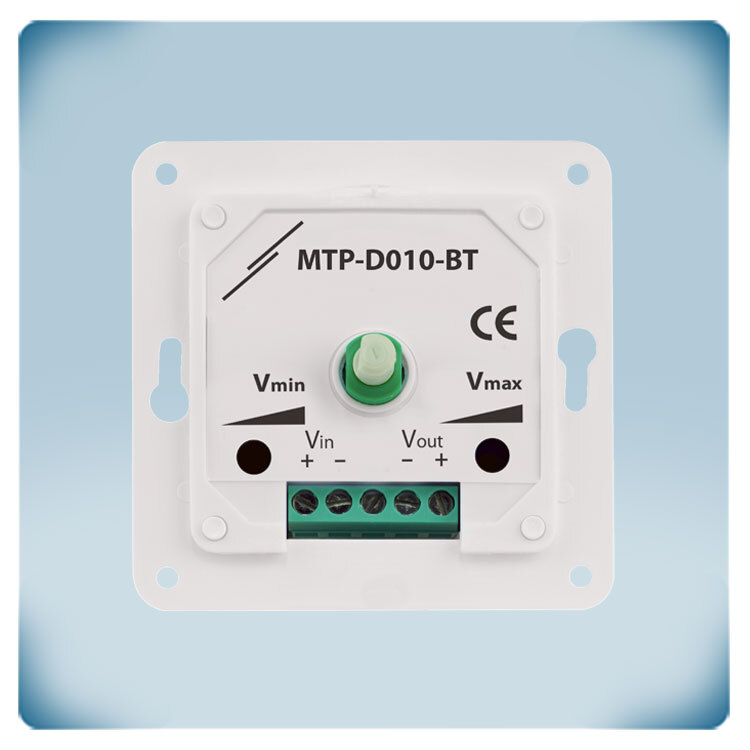

Zelfs als u de draaiknop helemaal linksom draait zal er steeds een minimaal uitgangssignaal uit gestuurd worden. U kan de grootte van dit minimum signaal nog bijstellen met de Vmin trimmer.
Klik hier als u meer wenst te weten over stuursignalen
