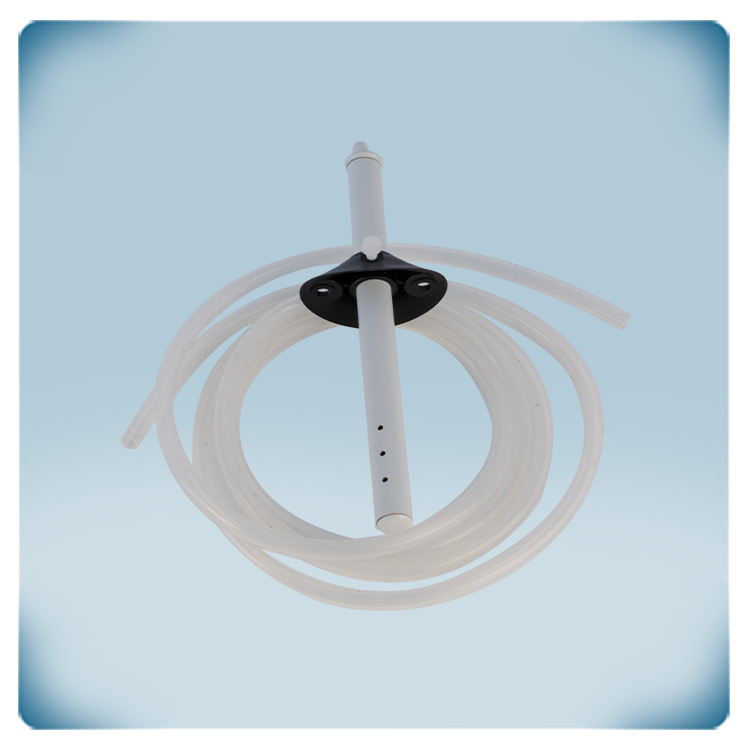

Pitotbuis met aansluitset | lengte 250 mm
Productbeschrijving
Pitotbuis aansluitset voor het meten van luchtvolume (debiet) of luchtsnelheid in combinatie met een verschildruksensor. Deze set bevat een kunststof sonde en een flexibele, transparante PVC slang met een lengte van 2 m. De lengte van de pitotbuis is 250 mm. Ze kan worden gebruikt voor luchtkanalen met een diameter van 150 - 500 mm. De maximale werkdruk is 10.000 Pa. Deze set wordt gebruikt om de luchtsnelheid te meten of te regelen. In combinatie met een sensor kan deze ook worden gebruikt om het luchtdebiet te meten of te regelen op basis van de kanaaldoorsnede.
Aanvullende specificaties en beschrijvingen
Met deze set meet je de luchtsnelheid in m/s
Met deze set sluit je een verschildruksensor aan op de luchtkanalen. Ze kan worden gebruikt om de luchtsnelheid [m/s] te meten of te regelen. De pitotbuis werkt volgens de wet van Bernoulli. Als de oppervlakte van de kanaaldoorsnede gekend, kan hiermee ook het luchtdebiet [m³/uur] gemeten of geregeld worden.
En je Sentera verchildruksensor kan dit omrekenen naar luchtvolume (debiet) in m3/h
In de Modbus registers van je verschildruksensor kan je de kanaaldoorsnede (in cm2) ingeven. Hierdoor verschijnen in de inputregisters niet enkel de gemeten luchtsnelheid in m/s, maar ook het debiet in m3/h. En in het geval van een regelaar kan je beide waarden dan ook naar keuze gebruiken voor het instellen van je gewenste snelheid of luchtvolume.
Hoogwaardig kunststof
De pitotbuis is gemaakt van grijs, hoogwaardig r-ABS-kunststof. Dit materiaal is hittebestendig en zeer taai. Ze heeft een lengte van 250 mm en een diameter van 12,5 mm. Deze pitotbuis is geschikt voor luchtkanalen met een doormeter van 150 - 500 mm. De maximale werkdruk is 10.000 Pa en de maximale bedrijfstemperatuur is 60 °C.
Set bestaat uit Pitotbuis en drukslang
De bijgeleverde slang is gemaakt van transparant PVC. Ze heeft een diameter van 7 mm en een lengte van 2 m. Hou er rekening mee dat de slang in 2 moet voor een Pitotbuismeting. Voor instructies kan u terecht in de montage- en gebruiksvoorschriften van de verschildruksensor of -regelaar.
Met deze set sluit je een verschildruksensor aan op de luchtkanalen. Ze kan worden gebruikt om de luchtsnelheid [m/s] te meten of te regelen. De pitotbuis werkt volgens de wet van Bernoulli. Als de oppervlakte van de kanaaldoorsnede gekend, kan hiermee ook het luchtdebiet [m³/uur] gemeten of geregeld worden.
En je Sentera verchildruksensor kan dit omrekenen naar luchtvolume (debiet) in m3/h
In de Modbus registers van je verschildruksensor kan je de kanaaldoorsnede (in cm2) ingeven. Hierdoor verschijnen in de inputregisters niet enkel de gemeten luchtsnelheid in m/s, maar ook het debiet in m3/h. En in het geval van een regelaar kan je beide waarden dan ook naar keuze gebruiken voor het instellen van je gewenste snelheid of luchtvolume.
De pitotbuis is gemaakt van grijs, hoogwaardig r-ABS-kunststof. Dit materiaal is hittebestendig en zeer taai. Ze heeft een lengte van 250 mm en een diameter van 12,5 mm. Deze pitotbuis is geschikt voor luchtkanalen met een doormeter van 150 - 500 mm. De maximale werkdruk is 10.000 Pa en de maximale bedrijfstemperatuur is 60 °C.
Set bestaat uit Pitotbuis en drukslang
De bijgeleverde slang is gemaakt van transparant PVC. Ze heeft een diameter van 7 mm en een lengte van 2 m. Hou er rekening mee dat de slang in 2 moet voor een Pitotbuismeting. Voor instructies kan u terecht in de montage- en gebruiksvoorschriften van de verschildruksensor of -regelaar.
