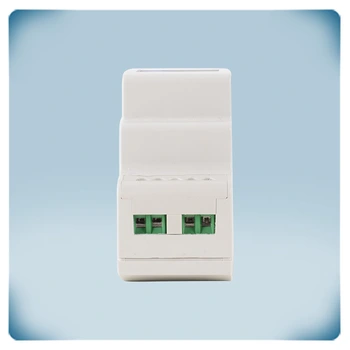

Modbus RTU naar analoog converter - 3 uitgangen
Productbeschrijving
Dit is een Modbus RTU-uitgangsmodule met 3 analoge uitgangen. Ze zetten de waarde van een Modbus Holding Register om in een analoog uitgangssignaal.
De standaard uitgang is 0-10 VDC. Indien nodig kan een ander type uitgang geselecteerd worden: 0-10 VDC / 0-20 mA / 0-100 % PWM.
De voedingsspanning is 24 VDC PoM. Dit betekent dat zowel de Modbus RTU-communicatie als de voeding aangesloten kunnen worden via één RJ45-connector.
Deze module heeft een masterunit of GBS-systeem nodig dat een waarde kan schrijven in de DDACM-03 Modbus Holding-registers.
Aanvullende specificaties en beschrijvingen
Hoe werkt het?
Over het algemeen maken de toestellen die door Sentera worden geproduceerd gebruik van Modbus RTU-communicatie om met elkaar te communiceren. Modbus RTU is een serieel communicatieprotocol dat gebruik maakt van RS485 technologie. In bepaalde gevallen moet een Sentera toestel echter communiceren met niet-Sentera-producten zoals een klepactuator of een EC-ventilator.
De reden waarom de DDACM-03 ontwikkeld is, is om deze communicatie te vergemakkelijken. Deze module biedt drie analoge uitgangen waarlangs commando's naar niet-Sentera producten kunnen worden gestuurd. Er zijn drie selecteerbare uitgangstypes: 0-10 VDC, 0-20 mA of 0-100% PWM.
Het is belangrijk op te merken dat deze uitgangen in deze productversie niet elektrisch geïsoleerd zijn van de Modbus RTU-ingang.
Over het algemeen maken de toestellen die door Sentera worden geproduceerd gebruik van Modbus RTU-communicatie om met elkaar te communiceren. Modbus RTU is een serieel communicatieprotocol dat gebruik maakt van RS485 technologie. In bepaalde gevallen moet een Sentera toestel echter communiceren met niet-Sentera-producten zoals een klepactuator of een EC-ventilator.
De reden waarom de DDACM-03 ontwikkeld is, is om deze communicatie te vergemakkelijken. Deze module biedt drie analoge uitgangen waarlangs commando's naar niet-Sentera producten kunnen worden gestuurd. Er zijn drie selecteerbare uitgangstypes: 0-10 VDC, 0-20 mA of 0-100% PWM.
Het is belangrijk op te merken dat deze uitgangen in deze productversie niet elektrisch geïsoleerd zijn van de Modbus RTU-ingang.
UitgangstypenDe module heeft drie analoge uitgangen die geconfigureerd kunnen worden om in verschillende modi te werken: 0-10 VDC, 0-20 mA of 0-100% PWM (Pulsbreedtemodulatie).
In de 0-10 VDC modus genereren de analoge uitgangen spanningssignalen van 0 tot 10 volt. De uitgangswaarde is recht evenredig met het gewenste regelsignaal. Dit is de standaardinstelling en is het meest gebruikte uitgangstype in de meeste toepassingen.
In de 0-20 mA modus produceren de analoge uitgangen stroomsignalen van 0 mA tot 20 mA. De uitgangswaarde is opnieuw recht evenredig met het gewenste regelsignaal.
In de 0-100% PWM-modus genereren de analoge uitgangen een pulssignaal met een variabele duty cycle. De duty cycle vertegenwoordigt het percentage van de tijd dat het signaal "aan" is in vergelijking met de totale periode van de puls. Een duty cycle van 0% komt overeen met geen signaal, terwijl een duty cycle van 100% staat voor een continu "aan"-signaal.
De keuze van de te gebruiken modus hangt af van de vereisten van de aangesloten niet-Sentera toestellen en hun compatibiliteit met deze signaaltypes.
Modbus master
Er is een Modbus master nodig om de juiste waarden naar de Modbus-registers van de DDACM-03-module te schrijven en de analoge uitgangen aan te sturen. De Modbus Master is een apparaat of softwaretoepassing die de communicatie op het Modbus-netwerk initieert en beheert. Het stuurt verzoeken naar Modbus Slaves om gegevens te lezen of te schrijven en verwerkt de antwoorden die van deze Slaves worden ontvangen. Eén zo'n apparaat is de DRPUM universele controller van Sentera. Deze op een DIN-rail gemonteerde controller vereist toepassingsspecifieke firmware. Via een internet gateway kan de regelaar verbonden worden met SenteraWeb - het online HVAC-portaal van Sentera. Via SenteraWeb kunt u de gewenste toepassing selecteren en de toepassingsspecifieke firmware downloaden naar de aangesloten toestellen. Het masterapparaat kan de uitgangen instellen door waarden naar Modbus Holding registers 12, 16 en 20 te schrijven.
Er is een Modbus master nodig om de juiste waarden naar de Modbus-registers van de DDACM-03-module te schrijven en de analoge uitgangen aan te sturen. De Modbus Master is een apparaat of softwaretoepassing die de communicatie op het Modbus-netwerk initieert en beheert. Het stuurt verzoeken naar Modbus Slaves om gegevens te lezen of te schrijven en verwerkt de antwoorden die van deze Slaves worden ontvangen. Eén zo'n apparaat is de DRPUM universele controller van Sentera. Deze op een DIN-rail gemonteerde controller vereist toepassingsspecifieke firmware. Via een internet gateway kan de regelaar verbonden worden met SenteraWeb - het online HVAC-portaal van Sentera. Via SenteraWeb kunt u de gewenste toepassing selecteren en de toepassingsspecifieke firmware downloaden naar de aangesloten toestellen. Het masterapparaat kan de uitgangen instellen door waarden naar Modbus Holding registers 12, 16 en 20 te schrijven.

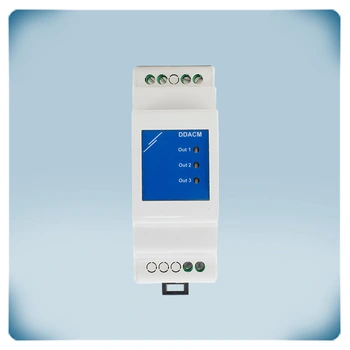

RGB LED-indicaties
De DDACM-03-module heeft drie RGB-LED's die functionele statusindicaties geven voor de uitgangen. Tijdens normale werking met een uitgangswaarde groter dan 0, is de led groen. Wanneer de uitgang 0 is, is de led geel. Als er een probleem is met de hardware of Modbus, wordt de led rood om het probleem aan te geven.
De DDACM-03-module heeft drie RGB-LED's die functionele statusindicaties geven voor de uitgangen. Tijdens normale werking met een uitgangswaarde groter dan 0, is de led groen. Wanneer de uitgang 0 is, is de led geel. Als er een probleem is met de hardware of Modbus, wordt de led rood om het probleem aan te geven.
Apparaat voor montage op DIN-rail
De DDACM-03-module is ontworpen voor montage op een DIN-rail. Ze kan gemakkelijk worden bevestigd op een DIN-rail met behulp van de vergrendelingsclip.
De Modbus RTU-communicatie en 24 VDC-voeding van de module worden aangesloten via een RJ45-aansluiting. Voor gemakkelijke bedrading raadt Sentera het gebruik aan van hun 24 VDC voedingen met RJ45-aansluiting die ook op een DIN-rail gemonteerd worden.
De behuizing van de module heeft een IP30 beschermingsgraad, wat betekent dat hij enige bescherming biedt tegen het binnendringen van stof en vocht.
De DDACM-03-module is ontworpen voor montage op een DIN-rail. Ze kan gemakkelijk worden bevestigd op een DIN-rail met behulp van de vergrendelingsclip.
De Modbus RTU-communicatie en 24 VDC-voeding van de module worden aangesloten via een RJ45-aansluiting. Voor gemakkelijke bedrading raadt Sentera het gebruik aan van hun 24 VDC voedingen met RJ45-aansluiting die ook op een DIN-rail gemonteerd worden.
De behuizing van de module heeft een IP30 beschermingsgraad, wat betekent dat hij enige bescherming biedt tegen het binnendringen van stof en vocht.
