CE conformiteit verklaring

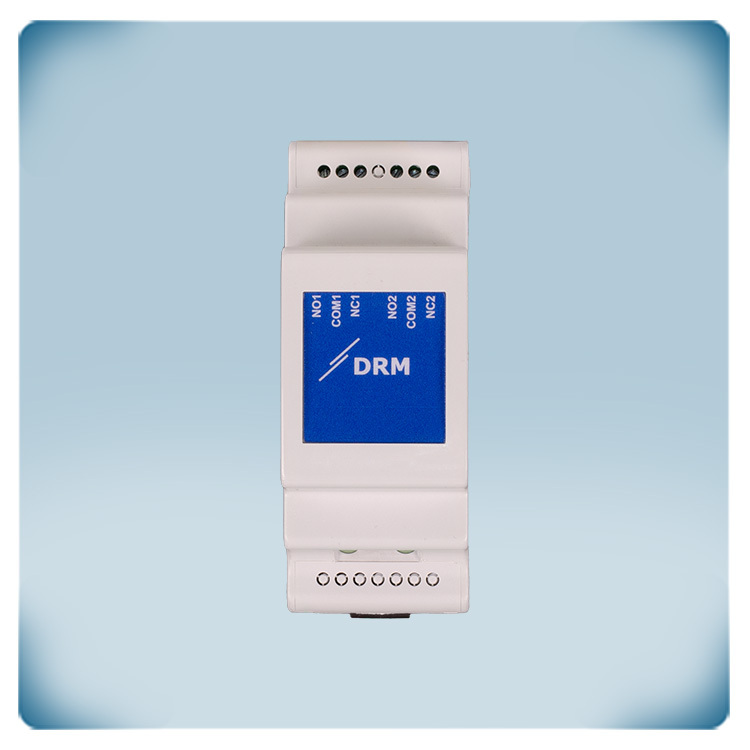

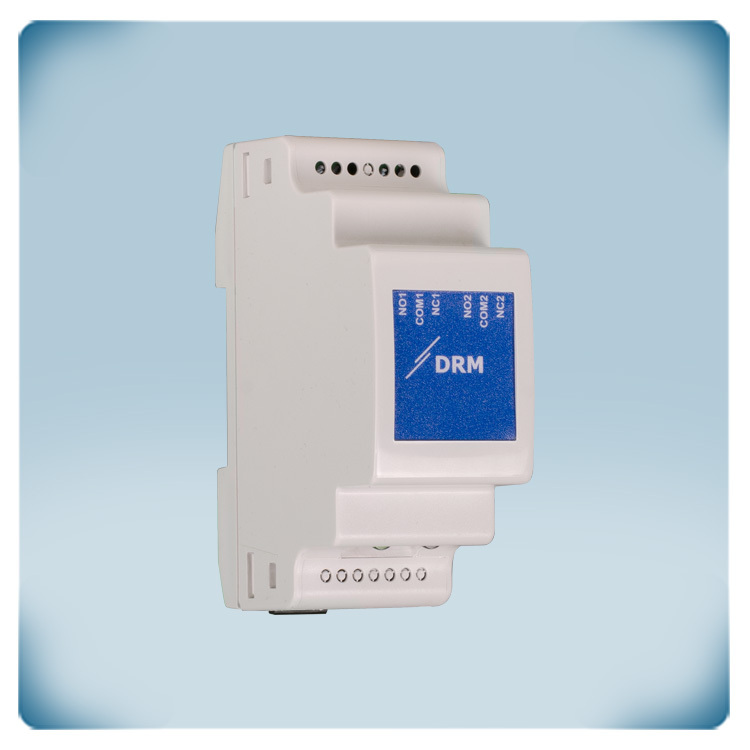

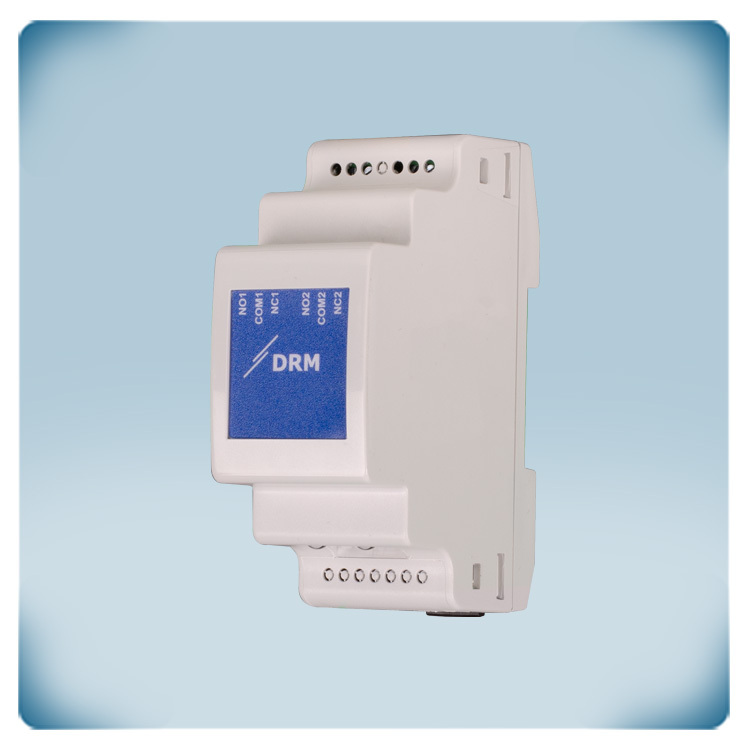

Modbus I/O-module met 2 relaisuitgangen
Productbeschrijving
De DRM-M-02 zijn relaisuitgangsmodules voor Modbus-netwerken. Ze zijn voorzien van 2 C/O-relais met een normaal open en normaal gesloten contact. De relaistatus kan worden geregeld via de Modbus RTU-registers. Elke relais heeft een schakelvermogenvan 5 A (resistief) bij een spanning van 220 VDC / 250 VAC. Het toestel is ontworpen voor montage op een DIN-rail en wordt gevoed met 24 VC via Power over Modbus. Dat is via een RJ45 aansluiting waarbij zowel de Modbus RTU data als de voedingsspanning over dezelfde UTP-kabel lopen.
Aanvullende specificaties en beschrijvingen
De Productserie DRM
Deze output-modules kunnen gestuurd en uitgelezen worden via het Modbus RTU communicatieprotocol. Dat is een veelgebruikt en populair opensource communicatieprotocol in industriële besturingssystemen. Het wordt vaak gebruikt voor het aansluiten van apparaten zoals sensoren, klepaandrijvingen en I/O-modules. Maar ook sommige ventilatoren en luchtbehandelingskasten kunnen communiceren in Modbus RTU. Deze module beschikt over 2 C/O relaismodules. Dat wil zeggen dat elke ingebouwde relais een gemeenschappelijk normaal open (NO) en normaal gesloten (NC) contact heeft waartussen geschakeld kan worden. Het aansturen van het relais gebeurt via de Modbus holdingregisters. Als uw gebouwbeheersysteem Modbus RTU compatibel is, kan u deze relaismodule dus gebruiken om externe toestellen te schakelen. Het schakelvermogen is 5 A bij een ohmse belasting, maar uiteraard kunnen er zwaardere vermogens geschakeld worden mits het gebruik van een hulprelais.
Deze output-modules kunnen gestuurd en uitgelezen worden via het Modbus RTU communicatieprotocol. Dat is een veelgebruikt en populair opensource communicatieprotocol in industriële besturingssystemen. Het wordt vaak gebruikt voor het aansluiten van apparaten zoals sensoren, klepaandrijvingen en I/O-modules. Maar ook sommige ventilatoren en luchtbehandelingskasten kunnen communiceren in Modbus RTU. Deze module beschikt over 2 C/O relaismodules. Dat wil zeggen dat elke ingebouwde relais een gemeenschappelijk normaal open (NO) en normaal gesloten (NC) contact heeft waartussen geschakeld kan worden. Het aansturen van het relais gebeurt via de Modbus holdingregisters. Als uw gebouwbeheersysteem Modbus RTU compatibel is, kan u deze relaismodule dus gebruiken om externe toestellen te schakelen. Het schakelvermogen is 5 A bij een ohmse belasting, maar uiteraard kunnen er zwaardere vermogens geschakeld worden mits het gebruik van een hulprelais.

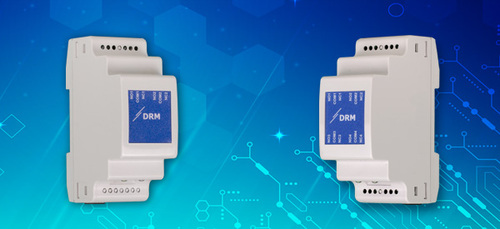

Aansturen via Modbus
De beide relais kunnen onafhankelijk worden geschakeld door de waarde '1' te schrijven in de overeenkomstige Modbus Holding Registers. Dit kan worden gedaan door een GBS-systeem of door het Modbus-masterapparaat. Een volledig overzicht van de beschikbare Modbus-registers kan worden gedownload van onze website (Modbus register map). Indien nodig kunnen alle parameterinstellingen worden gereset naar de fabrieksinstellingen door de waarde '1' te schrijven in Modbus Holding register 10.
LED-indicatie

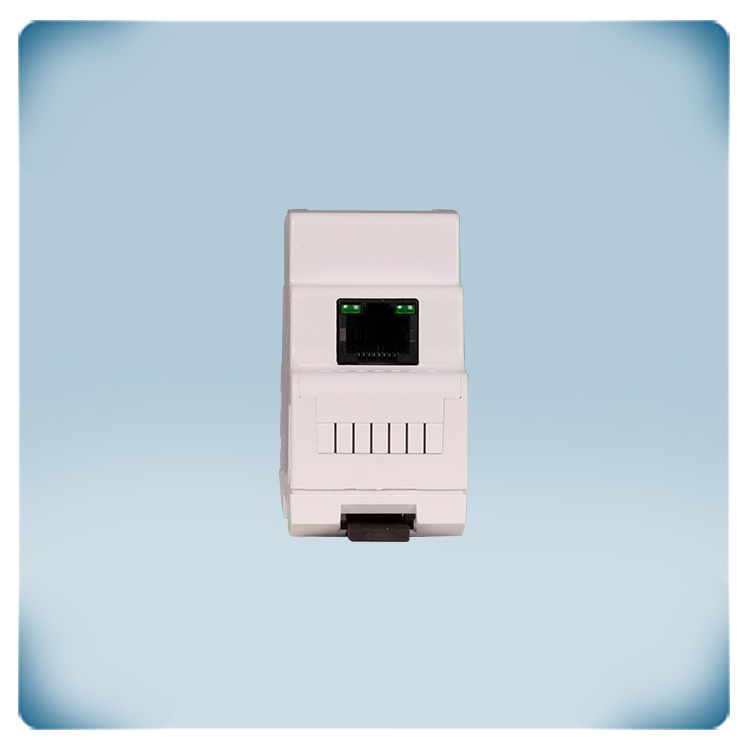

De aanwezigheid van twee groene LED's op de RJ45-aansluiting van de module, met specifieke aanduidingen, is een gangbare industriestandaard, vooral voor Modbus-communicatie. De LED-functies zijn
- Linker LED (Voedingsindicator): Deze led licht op wanneer de module van voeding wordt voorzien. Hij dient als algemene indicatie dat de module de nodige elektrische voeding krijgt om te functioneren.
- Rechter led (Modbus communicatie-indicator): Deze led brandt als er Modbus-communicatie tot stand is gebracht tussen de module en een ander apparaat op het netwerk. Dit geeft aan dat de module actief Modbus-berichten verzendt of ontvangt, wat de gegevensuitwisseling en communicatie met andere apparaten vergemakkelijkt.
Deze LED-indicatoren geven waardevolle visuele feedback over de operationele status van de module, zodat gebruikers in één oogopslag de voeding en Modbus-communicatieactiviteit kunnen controleren.
- Linker LED (Voedingsindicator): Deze led licht op wanneer de module van voeding wordt voorzien. Hij dient als algemene indicatie dat de module de nodige elektrische voeding krijgt om te functioneren.
- Rechter led (Modbus communicatie-indicator): Deze led brandt als er Modbus-communicatie tot stand is gebracht tussen de module en een ander apparaat op het netwerk. Dit geeft aan dat de module actief Modbus-berichten verzendt of ontvangt, wat de gegevensuitwisseling en communicatie met andere apparaten vergemakkelijkt.
Deze LED-indicatoren geven waardevolle visuele feedback over de operationele status van de module, zodat gebruikers in één oogopslag de voeding en Modbus-communicatieactiviteit kunnen controleren.

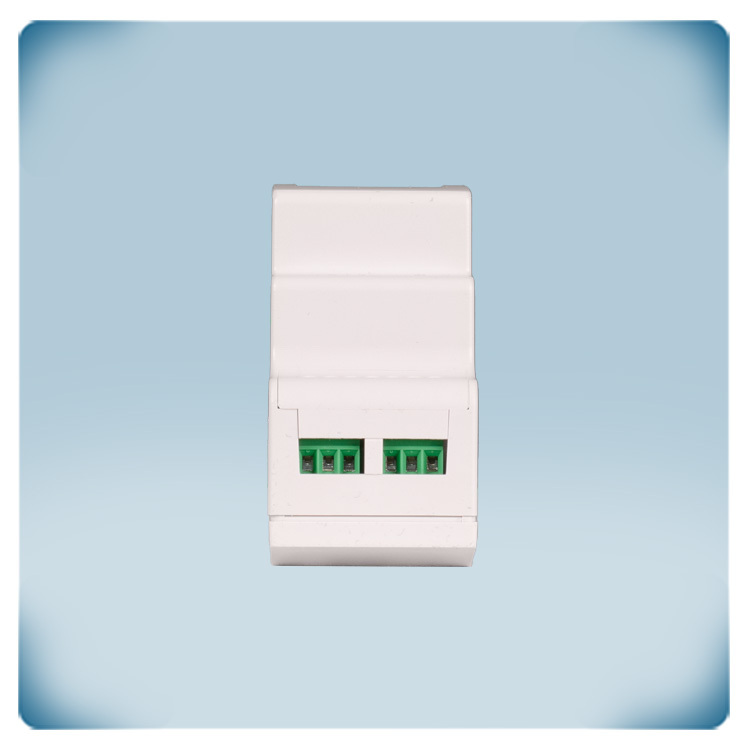

Twee relaisuitgangen
De DRM-M-02 heeft twee relaisuitgangen met omschakeling. Dit type contact heeft één normaal open of één normaal gesloten contact. Bij activering door een schakelactor of een bekrachtigd relais wisselt het relaiscontact van status. De maximale schakelstroom voor beide relaiscontacten is 5 A voor ohmse belastingen. De maximale schakelspanning is 220 VDC of 250 VAC.
Het aansluiten van het apparaat is heel eenvoudig dankzij het gebruik van Power over Modbus. Dat wil zeggen dat zowel Modbus data als voeding door een standaard UTP kabel vloeien. De kabel wordt afgemonteerd op een RJ45 connector en aangesloten op de DRM relaismodule.
Geschikt voor DIN-rail
Deze module wordt op een DIN-rail gemonteerd in een elektrische kast. Het gebruik van DIN-rail elektronica bestaat al lang en wordt steeds populairder in industriële toepassingen in een groot aantal industrieën. De installatie is heel eenvoudig: monteer het apparaat op de rail en vergrendel het met de vergrendelclip onderaan het apparaat. De beschermingsgraad van de behuizing is IP30 - beschermd tegen vuil en stof. Om de lange levensduur en betrouwbaarheid van het product te garanderen, is de behuizing bovendien ontworpen en vervaardigd uit een hoogwaardig PC-ABS kunststofcombinatie dat de taaiheid en hittebestendigheid van Polycarbonaat combineert met de buigzaamheid en verwerkbaarheid van ABS.
