Kanaalsensor TVOC | temperatuur | vochtigheid, 24 VAC-VDC
Productbeschrijving
De DSVCG kanaalsensor, geschikt voor 24 VAC of VDC voeding, meet TVOC, temperatuur en relatieve vochtigheid. Voor elk van deze meetwaarden heeft hij een afzonderlijke uitgang. U kan hem als transmitter gebruiken, om de meetwaarden door te geven aan een gebouwbeheersysteem, maar als u proportioneel gaat regelen, kan u hem uiteraard ook als regelaar gebruiken. De behuizing is zodanig ontworpen dat ze perfect past over een 68 mm inbouwdoos. Zo kan de bekabeling mooi weg gewerkt worden. Hij beschikt eveneens over een geïntegreerde lichtsensor, en heeft 18 tot 34 VDC of 15 tot 24 VAC voedingsspanning nodig, en voor de uitgang kan u kiezen tussen 0 - 10 VDC / 0 - 20 mA / PWM. Zoals steeds bij de nieuwe generatie van Sentera sensoren is deze sensor voorzien van Modbus RTU communicatie.
Aanvullende specificaties en beschrijvingen
Binnenluchtkwaliteit op basis temperatuur, vochtigheid en TVOC
Binnenluchtkwaliteit beheersen is niet evident. U zou wel willen dat de sensor met alles rekening houdt. Wel, deze HVAC transmitter meet temperatuur, relatieve vochtigheid en TVOC in luchtkanalen. Op basis van de temperatuur en luchtvochtigheid wordt het dauwpunt berekend. Deze sensor functioneert het best als hij in een recht stuk van het luchtkanaal wordt gemonteerd. Vermijd installatie in turbulente luchtzones in de buurt van filters, ventilatoren, koelspiralen, enz. Plaats de sensor correct ten opzichte van de luchtstroomrichting. Raadpleeg de montage-instructies voor meer gedetailleerde informatie.
Vluchtige organische stoffen (Volatile organic compounds)
VOC's zijn een grote groep chemicaliën die worden aangetroffen in tal van producten die we gebruiken om onze huizen en gebouwen te bouwen en te onderhouden. Zodra ze zich in een gebouw bevinden, worden ze vrijgegeven of verdampen ze in de binnenlucht die we inademen. Veelvoorkomende voorbeelden van VOC's die in ons dagelijks leven aanwezig zijn, zijn: benzeen, xyleen, ethyleenglycol, formaldehyde en methyleenchloride. Typische bronnen zijn verven of vernissen, nieuwe tapijten, lijmen, schoonmaakproducten, roken, stomerij, fotokopieerapparaten, bouwmaterialen zoals schuim en het verbranden van hout. Het risico op gezondheidsproblemen bij het inademen van een chemische stof hangt af van de exacte chemische verbinding, de concentratie en de duur van de blootstelling. Het gedurende een langere tijd inademen van lage niveaus van VOC's kan het risico op gezondheidsproblemen van sommige mensen verhogen, vooral personen met astma of bijzonder gevoelig voor chemicaliën. Aangezien VOC's verwijzen naar een groep chemicaliën, heeft elk van hen zijn eigen toxiciteit en potentieel om verschillende gezondheidseffecten te veroorzaken. Het is bekend dat het inademen van hoge niveaus van VOC oog-, neus- en keelirritaties, hoofdpijn, slaperigheid, misselijkheid, verminderde concentratie en vermoeidheid veroorzaakt
Makkelijk te gebruiken!
Deze sensor hoeft niet te worden geconfigureerd. Eenmaal geïnstalleerd, is hij klaar voor gebruik. De standaardinstellingen voldoen voor de meeste toepassingen. Indien nodig kunnen de instellingen worden aangepast via Modbus RTU-communicatie. Er kan bijvoorbeeld een ander uitgangstype worden geselecteerd om de sensor compatibel te maken met bestaande apparaten: 0-10 VDC / 0-20 mA / 0-100 % PWM. De Modbus register map geeft een compleet overzicht van alle instelbare instellingen.
Driedraads aansluiting

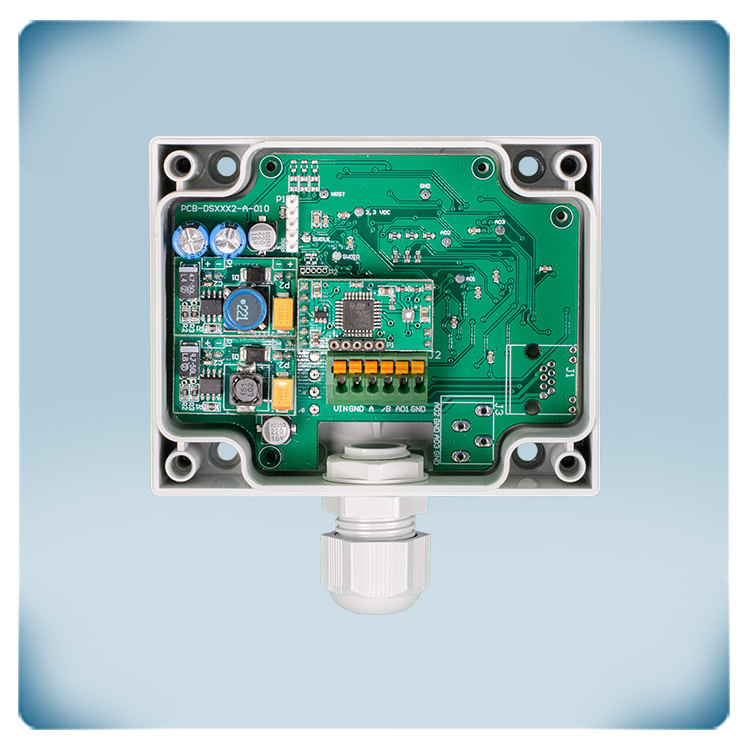

Deze sensor bestaat in verschillende uitvoeringen naargelang de benodigde voeding. Deze DSVCG versie kan driedraads aangesloten worden en is zowel geschikt voor een 24 VDC als 24 VAC voeding. Dat is erg handig als vervanging in bestaande installaties. De GND-klem van de voedingsspanning en de GND-klemmen van de analoge uitgangen zijn via de printplaat doorverbonden. Daardoor kan de sensor 3-draads aangesloten worden (in het geval een 24 VAC voeding MOET hij uiteraard zelfs 3-draads aangesloten worden).
Luchtkanalen
De behuizing is geoptimaliseerd voor TVOC-metingen in luchtkanalen. Ze biedt een IP54-bescherming tegen het binnendringen van stof en vocht. Het sensorelement is ingebouwd in de probe van de kanaalsensor. Deze sonde is voorzien van een opening zodat er direct contact is tussen de luchtstroom en het sensorelement. De sensorsonde biedt een IP20-bescherming.
