Product fiche
Kanaalsensor CO2 | Temperatuur | vochtigheid, 24 VAC-VDC
Productbeschrijving
De DSMFG kanaalsensor, geschikt voor 24 VAC of VDC voeding, meet CO2, temperatuur en relatieve vochtigheid. Voor elk van deze meetwaarden heeft hij een afzonderlijke uitgang. U kan hem als transmitter gebruiken, om de meetwaarden door te geven aan een gebouwbeheersysteem, maar als u proportioneel gaat regelen, kan u hem uiteraard ook als regelaar gebruiken. De behuizing is zodanig ontworpen dat ze perfect past over een 68 mm inbouwdoos. Zo kan de bekabeling mooi weg gewerkt worden. Hij beschikt eveneens over een geïntegreerde lichtsensor, en heeft 18 tot 34 VDC of 15 tot 24 VAC voedingsspanning nodig, en voor de uitgang kan u kiezen tussen 0 - 10 VDC / 0 - 20 mA / PWM. Zoals steeds bij de nieuwe generatie van Sentera sensoren is deze sensor voorzien van Modbus RTU communicatie.
Aanvullende specificaties en beschrijvingen
CO2-metingen in luchtkanalen

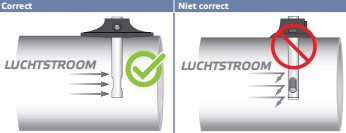

Mensen produceren tijdens het ademen CO2 of koolstofdioxide. Dat maakt de CO2-concentratie een goede indicator voor de bezettingsgraad en het activiteitsniveau in een ruimte. In veel toepassingen worden CO2-sensoren gebruikt als indicator voor de ventilatiebehoefte. Deze HVAC transmitter meet temperatuur, relatieve vochtigheid en CO2 in luchtkanalen. Op basis van de temperatuur en luchtvochtigheid wordt het dauwpunt berekend. Deze sensor functioneert het best als hij in een recht stuk van het luchtkanaal wordt gemonteerd. Vermijd installatie in turbulente luchtzones in de buurt van filters, ventilatoren, koelspiralen, enz. Plaats de sensor correct ten opzichte van de luchtstroomrichting. Raadpleeg de montage-instructies voor meer gedetailleerde informatie.
NDIR-sensortechnologie
NDIR of niet-dispersieve infraroodtechnologie wordt gebruikt om het CO2-niveau te meten. Deze technologie biedt lage levenscycluskosten en een nauwkeurige en stabiele werking op lange termijn. Deze sensor heeft drie aparte analoge uitgangen. Elk van hen verzendt een van de gemeten waarden. Bijv. uitgang 1 zendt standaard 0 V bij 0 °C en 10 V bij 50 °C. Elke uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur, vochtigheid of CO2-concentratie. De gemeten temperatuur is beschikbaar via uitgang 1, relatieve vochtigheid via uitgang 2 en CO2-concentratie via uitgang 3.
Makkelijk te gebruiken!
Deze sensor hoeft niet te worden geconfigureerd. Eenmaal geïnstalleerd, is hij klaar voor gebruik. De standaardinstellingen voldoen voor de meeste toepassingen. Indien nodig kunnen de instellingen worden aangepast via Modbus RTU-communicatie. Er kan bijvoorbeeld een ander uitgangstype worden geselecteerd om de sensor compatibel te maken met bestaande apparaten: 0-10 VDC / 0-20 mA / 0-100 % PWM. De Modbus register map geeft een compleet overzicht van alle instelbare instellingen.
Driedraads aansluiting
Deze sensor bestaat in verschillende uitvoeringen naargelang de benodigde voeding. Deze RSMFG versie kan driedraads aangesloten worden en is zowel geschikt voor een 24 VDC als 24 VAC voeding. Dat is erg handig als vervanging in bestaande installaties. De GND-klem van de voedingsspanning en de GND-klemmen van de analoge uitgangen zijn via de printplaat doorverbonden. Daardoor kan de sensor 3-draads aangesloten worden (in het geval een 24 VAC voeding MOET hij uiteraard zelfs 3-draads aangesloten worden).
Zelfkalibrerend om sensorafwijking te compenseren
Het zelfkalibrerende ABC-algoritme is standaard geactiveerd. Dit algoritme is ontworpen om te worden gebruikt in toepassingen waarbij de CO2-concentratie minstens één keer (15 minuten) in een periode van 7 dagen zal dalen tot de omgevingscondities buitenshuis (400 ppm), wat doorgaans voorkomt tijdens periodes dat de ruimte niet bezet is. De sensor zal zijn maximale nauwkeurigheid bereiken na 25 uur ononderbroken werking op voorwaarde dat hij werd blootgesteld aan omgevingsreferentieniveaus van lucht van 400 ppm ± 10 ppm CO2.
Luchtkanalen
De behuizing is geoptimaliseerd voor CO2-metingen in luchtkanalen. Ze biedt een IP54-bescherming tegen het binnendringen van stof en vocht. Het sensorelement is ingebouwd in de probe van de kanaalsensor. Deze sonde is voorzien van een opening zodat er direct contact is tussen de luchtstroom en het sensorelement. De sensorsonde biedt een IP20-bescherming.
