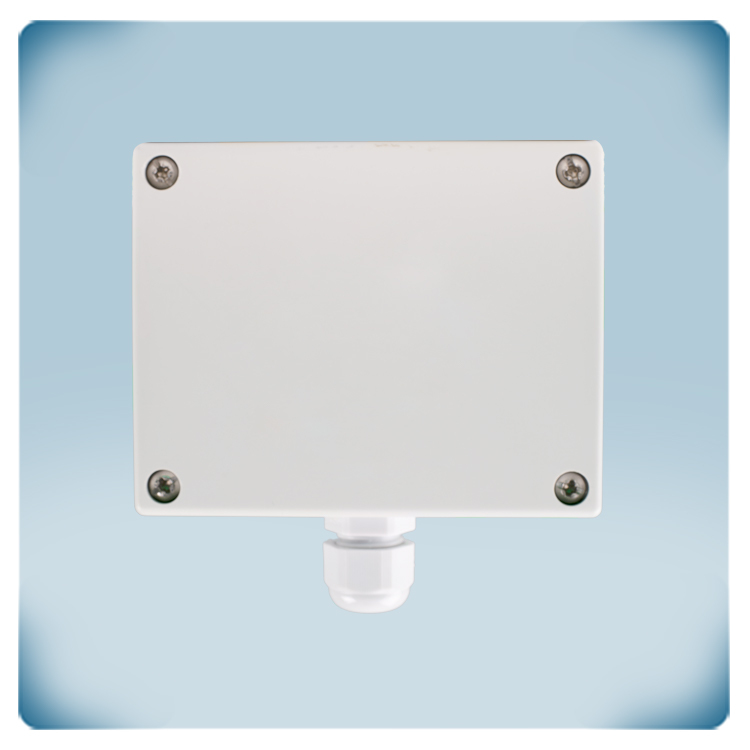

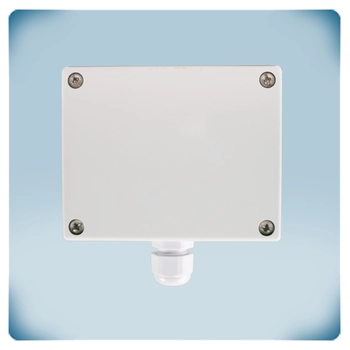

Intelligente kanaalsensor temperatuur | vochtigheid, 24 VDC
Productbeschrijving

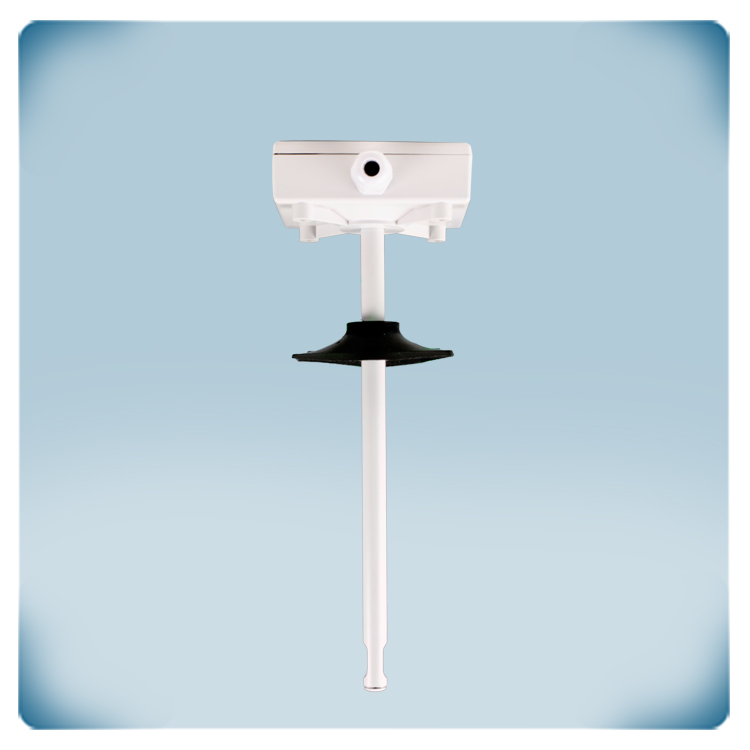

De DCTHF sensor voor luchtkanalen meet temperatuur en relatieve vochtigheid. Hij combineert deze 2 meetwaarden in één intelligente uitgang waarop u de EC-ventilator of regelklep rechtstreeks kan aansluiten. De probe van de sensor is voorzien van een flexibele flens waarmee u het toestel op het luchtkanaal kan bevestigen. Zo kan de bekabeling mooi weg gewerkt worden. De sensor heeft 18 tot 34 VDC voedingsspanning nodig en voor de uitgang kan u kiezen tussen 0 - 10 VDC / 0 - 20 mA / PWM. Zoals steeds bij de nieuwe generatie van Sentera sensoren is deze sensor voorzien van Modbus RTU communicatie.
Documenten
Aanvullende specificaties en beschrijvingen
Slimme binnenluchtkwaliteit op basis van temperatuur en relatieve luchtvochtigheid
Temperatuur en relatieve luchtvochtigheid zijn de belangrijkste comfortparameters voor een behaaglijke binnenluchtkwaliteit. U zou liefst willen dat de sensor met beide parameters rekening houdt. Wel, deze sensor van Sentera kan beide meetwaarden registreren en het sensoralgoritme bestuurt één enkele uitgang. Deze uitgang kan een EC-ventilator, een AC-ventilatorsnelheidsregelaar of een klepaandrijving aansturen. De uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur en relatieve vochtigheid.. Bijv. naarmate de temperatuur of de relatieve vochtigheid hun maximale limiet naderen, neemt de ventilatorsnelheid toe of gaat de klep open.
Makkelijk te gebruiken!
Deze sensor hoeft niet te worden geconfigureerd. Eenmaal geïnstalleerd, is hij klaar voor gebruik. De standaardinstellingen voldoen voor de meeste toepassingen. Indien nodig kunnen de instellingen worden aangepast via Modbus RTU-communicatie. Er kan bijvoorbeeld een ander uitgangstype worden geselecteerd om de sensor compatibel te maken met bestaande apparaten: 0-10 VDC / 0-20 mA / 0-100 % PWM. De Modbus register map geeft een compleet overzicht van alle instelbare instellingen.
4-draads aansluiting

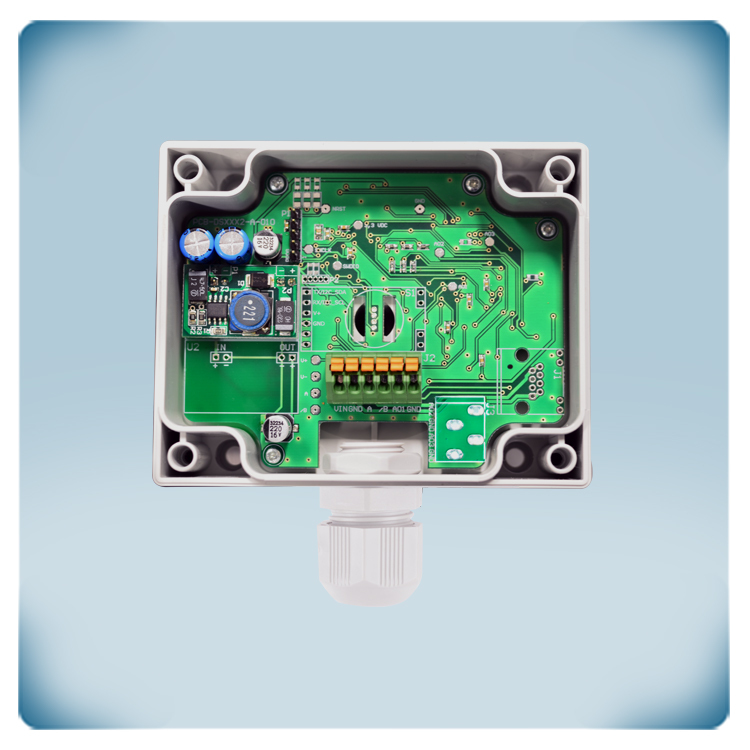

De voedingsspanning is 24 VDC. De massaklemmen van de voeding (V-) en uitgang (GND) zijn intern niet verbonden. Dit betekent dat er een 4-aderige kabel nodig is om deze sensor aan te sluiten. De meeste 24 VDC voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een voedingsspanning van 24 VDC verhoogt de veiligheid en betrouwbaarheid van uw installatie.
Luchtkanalen

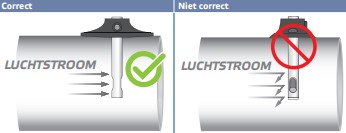

De behuizing is geoptimaliseerd voor temperatuur- en vochtmetingen in luchtkanalen. Ze biedt een IP54-bescherming tegen het binnendringen van stof en vocht. Het sensorelement is ingebouwd in de probe van de kanaalsensor. Deze sonde is voorzien van een opening zodat er direct contact is tussen de luchtstroom en het sensorelement. De sensorsonde biedt een IP20-bescherming.
Temperatuur en relatieve luchtvochtigheid zijn de belangrijkste comfortparameters voor een behaaglijke binnenluchtkwaliteit. U zou liefst willen dat de sensor met beide parameters rekening houdt. Wel, deze sensor van Sentera kan beide meetwaarden registreren en het sensoralgoritme bestuurt één enkele uitgang. Deze uitgang kan een EC-ventilator, een AC-ventilatorsnelheidsregelaar of een klepaandrijving aansturen. De uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur en relatieve vochtigheid.. Bijv. naarmate de temperatuur of de relatieve vochtigheid hun maximale limiet naderen, neemt de ventilatorsnelheid toe of gaat de klep open.
Makkelijk te gebruiken!
Deze sensor hoeft niet te worden geconfigureerd. Eenmaal geïnstalleerd, is hij klaar voor gebruik. De standaardinstellingen voldoen voor de meeste toepassingen. Indien nodig kunnen de instellingen worden aangepast via Modbus RTU-communicatie. Er kan bijvoorbeeld een ander uitgangstype worden geselecteerd om de sensor compatibel te maken met bestaande apparaten: 0-10 VDC / 0-20 mA / 0-100 % PWM. De Modbus register map geeft een compleet overzicht van alle instelbare instellingen.
4-draads aansluiting
De voedingsspanning is 24 VDC. De massaklemmen van de voeding (V-) en uitgang (GND) zijn intern niet verbonden. Dit betekent dat er een 4-aderige kabel nodig is om deze sensor aan te sluiten. De meeste 24 VDC voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een voedingsspanning van 24 VDC verhoogt de veiligheid en betrouwbaarheid van uw installatie.
Luchtkanalen
De behuizing is geoptimaliseerd voor temperatuur- en vochtmetingen in luchtkanalen. Ze biedt een IP54-bescherming tegen het binnendringen van stof en vocht. Het sensorelement is ingebouwd in de probe van de kanaalsensor. Deze sonde is voorzien van een opening zodat er direct contact is tussen de luchtstroom en het sensorelement. De sensorsonde biedt een IP20-bescherming.
