Intelligente kanaalsensor temperatuur | vochtigheid, 24 VAC-VDC
Productbeschrijving
Met zijn slim algoritme en universele 24 volt voeding kan de DCTHG kanaalsensor ingeschakeld worden als intelligente standalone regelaar voor uw ventilatie. Maar daar stopt het niet. Dankzij de ingebouwde Modbus RTU communicatie kan u hem ook gebruiken in uw ventilatienetwerk en zelfs als in combinatie met uw gebouwbeheersysteem. De sensor meet temperatuur en vochtigheid. U bepaalt zelf in welke mate hij met deze waarden rekening houdt bij het berekenen van het universeel uitgangssignaal (0-10 V / 0-20 mA / PWM), waarmee hij de ventilatie aanstuurt.
Documenten
Aanvullende specificaties en beschrijvingen
Slimme binnenluchtkwaliteit op basis van temperatuur en relatieve luchtvochtigheid

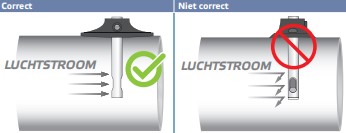

![Goede en slechte plaatsing kanaalsensor](/nl/bestanden/artikel/afbeelding/beschrijving/dcthg-2/hoe-installer-ik-een-kanaalsensor.jpg)
Temperatuur en relatieve luchtvochtigheid zijn de belangrijkste comfortparameters voor een behaaglijke binnenluchtkwaliteit. U zou liefst willen dat de sensor met beide parameters rekening houdt. Wel, deze sensor van Sentera kan beide meetwaarden registreren en het sensoralgoritme bestuurt één enkele uitgang. Deze uitgang kan een EC-ventilator, een AC-ventilatorsnelheidsregelaar of een klepaandrijving aansturen. De uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur en relatieve vochtigheid.. Bijv. naarmate de temperatuur of de relatieve vochtigheid hun maximale limiet naderen, neemt de ventilatorsnelheid toe of gaat de klep open.
Makkelijk te gebruiken!
Deze sensor hoeft niet te worden geconfigureerd. Eenmaal geïnstalleerd, is hij klaar voor gebruik. De standaardinstellingen voldoen voor de meeste toepassingen. Indien nodig kunnen de instellingen worden aangepast via Modbus RTU-communicatie. Er kan bijvoorbeeld een ander uitgangstype worden geselecteerd om de sensor compatibel te maken met bestaande apparaten: 0-10 VDC / 0-20 mA / 0-100 % PWM. De Modbus register map geeft een compleet overzicht van alle instelbare instellingen.
Driedraads aansluiting

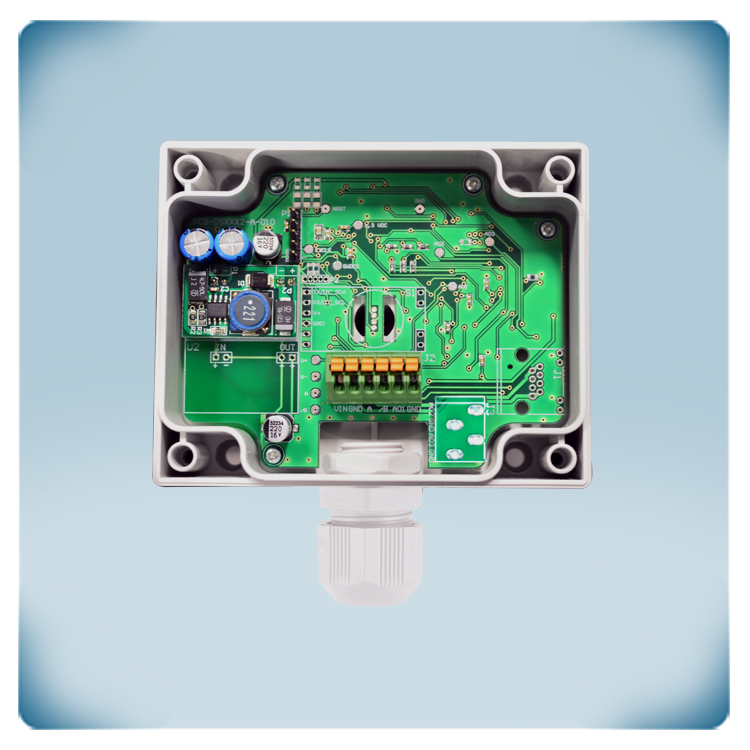

Deze sensor bestaat in verschillende uitvoeringen naargelang de benodigde voeding. Deze DCMFG versie kan driedraads aangesloten worden en is zowel geschikt voor een 24 VDC als 24 VAC voeding. Dat is erg handig als vervanging in bestaande installaties. De GND-klem van de voedingsspanning en de GND-klemmen van de analoge uitgangen zijn via de printplaat doorverbonden. Daardoor kan de sensor 3-draads aangesloten worden (in het geval een 24 VAC voeding MOET hij uiteraard zelfs 3-draads aangesloten worden).
Luchtkanalen

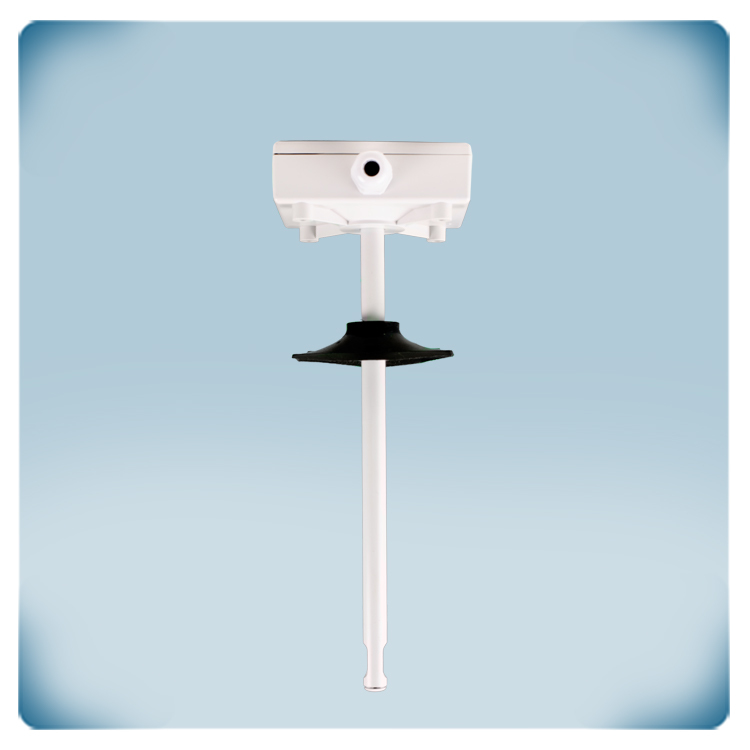

De behuizing is geoptimaliseerd voor temperatuur- en vochtmetingen in luchtkanalen. Ze biedt een IP54-bescherming tegen het binnendringen van stof en vocht. Het sensorelement is ingebouwd in de probe van de kanaalsensor. Deze sonde is voorzien van een opening zodat er direct contact is tussen de luchtstroom en het sensorelement. De sensorsonde biedt een IP20-bescherming.
