Intelligente CO2 sensor | wandmontage | LED indicatoren | 24 VAC VDC
Productbeschrijving
Regelaar voor temperatuur, vochtigheid en CO2 met één uitgang. De voedingsspanning is 24 V DC. Temperatuur, relatieve vochtigheid, CO2 (kooldioxide) en omgevingslicht worden allemaal gemeten. Deze regelaar regelt ventilatiesystemen en regelt de ventilatorsnelheid in commerciële en residentiële omgevingen. Op basis van de gemeten waarden stuurt het sensoralgoritme de enkele analoge uitgang aan. Deze enkele uitgang kan een EC ventilator, een snelheidsregelaar voor AC ventilatoren of een klepactuator rechtstreeks aansturen.
De volgende uitgangstypen zijn beschikbaar: 0-10 VDC / 0-20 mA / 0-100% PWM. Modbus RTU biedt toegang tot alle metingen en de uitgangswaarde. De voeding kan worden aangesloten via de klemmenblokken of via de RJ45-connector.
Het CO2-sensorelement kan indien nodig worden vervangen. De omgevingslichtsensor kan in veel toepassingen worden gebruikt om het ventilatiesysteem te regelen op basis van de bezetting van de ruimte. Modbus RTU kan worden gebruikt om alle instellingen te wijzigen. De lichtintensiteit van de LED's die worden gebruikt voor statusindicatie kan ook worden aangepast.
Aanvullende specificaties en beschrijvingen
Fotoakoestische detectietechnologie
Mensen produceren CO2 of kooldioxide tijdens het ademen. Daarom is de CO2-concentratie een goede indicator voor de bezettingsgraad en het activiteitenniveau in een ruimte. In veel toepassingen worden CO2-sensoren gebruikt als indicator voor de ventilatiebehoefte. Deze HVAC-transmitter biedt een duidelijke, visuele indicatie van het CO2-niveau via de groene, gele en rode LED. De groene LED geeft aan dat het CO2-niveau binnen bereik is - er is voldoende toevoer van verse lucht. Als het CO2-niveau in het waarschuwingsbereik komt, gaat de gele LED branden. Rood betekent dat het CO2-niveau te hoog is of dat er onvoldoende toevoer van verse lucht is. De gemeten temperatuur, relatieve vochtigheid, CO2 en het omgevingslichtniveau zijn beschikbaar via Modbus RTU. Er wordt gebruik gemaakt van fotoakoestische sensortechnologie om het CO2-niveau te meten. Dit maakt de sensor zeer gevoelig en specifiek, waardoor hij bruikbaar is voor de detectie van verschillende gassen. Het gebruik van specifieke infrarode golflengten die overeenkomen met CO2-absorptielijnen zorgt ervoor dat interferentie van andere gassen tot een minimum wordt beperkt.
Mensen produceren CO2 of kooldioxide tijdens het ademen. Daarom is de CO2-concentratie een goede indicator voor de bezettingsgraad en het activiteitenniveau in een ruimte. In veel toepassingen worden CO2-sensoren gebruikt als indicator voor de ventilatiebehoefte. Deze HVAC-transmitter biedt een duidelijke, visuele indicatie van het CO2-niveau via de groene, gele en rode LED. De groene LED geeft aan dat het CO2-niveau binnen bereik is - er is voldoende toevoer van verse lucht. Als het CO2-niveau in het waarschuwingsbereik komt, gaat de gele LED branden. Rood betekent dat het CO2-niveau te hoog is of dat er onvoldoende toevoer van verse lucht is. De gemeten temperatuur, relatieve vochtigheid, CO2 en het omgevingslichtniveau zijn beschikbaar via Modbus RTU. Er wordt gebruik gemaakt van fotoakoestische sensortechnologie om het CO2-niveau te meten. Dit maakt de sensor zeer gevoelig en specifiek, waardoor hij bruikbaar is voor de detectie van verschillende gassen. Het gebruik van specifieke infrarode golflengten die overeenkomen met CO2-absorptielijnen zorgt ervoor dat interferentie van andere gassen tot een minimum wordt beperkt.
Hoe regel je de toevoer van verse lucht?De uitgang van deze sensor kan een EC ventilator, een snelheidsregelaar voor AC ventilatoren of een klepactuator rechtstreeks aansturen. De uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur, vochtigheid en CO2-concentratie. Als er meer frisse lucht nodig is, verhoogt de sensor de ventilatorsnelheid of opent hij de klep.
RJ45-aansluiting of aansluitklemmen?

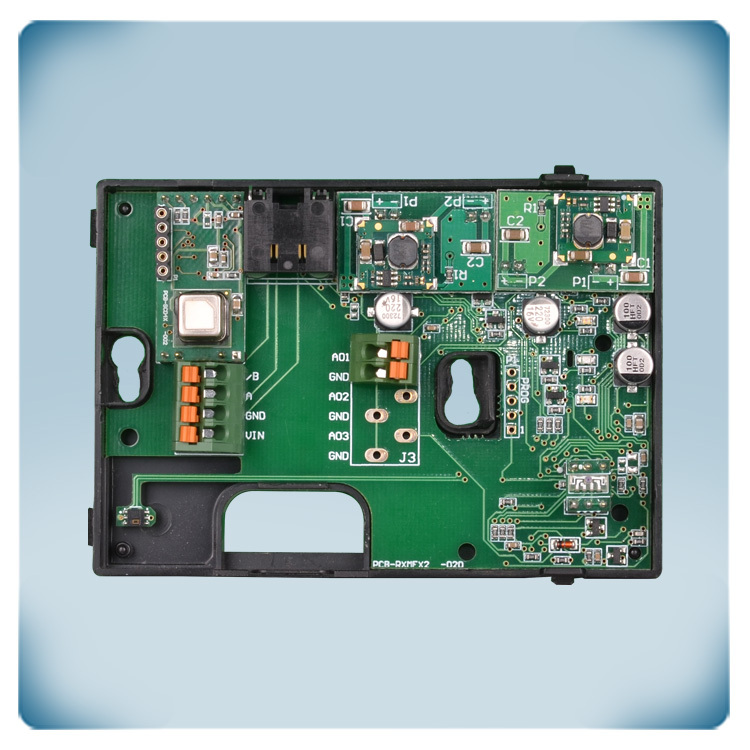

Bij deze sensor heb je de keuze om hem aan te sluiten via de veerklemmen of via de RJ45-connector. De voedingsspanning en Modbus RTU-communicatie kunnen worden aangesloten via de RJ45-connector. Via de klemmenstroken kun je de uitgangen, de Modbus RTU-communicatie en de voedingsspanning aansluiten. Sluit de voedingsspanning nooit tegelijkertijd aan via de RJ45-connector en de aansluitklemmen. De voedingsspanning is 24 V DC. De aardklemmen van de voeding (V-) en de uitgang (GND) zijn intern niet verbonden. Dit betekent dat een 4-draads kabel nodig is om deze sensor aan te sluiten. De meeste 24 V DC voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een 24 V DC voedingsspanning verhoogt de veiligheid en betrouwbaarheid van je installatie.
Bij deze sensor heb je de keuze om hem aan te sluiten via de veerklemmen of via de RJ45-connector. De voedingsspanning en Modbus RTU-communicatie kunnen worden aangesloten via de RJ45-connector. Via de klemmenstroken kun je de uitgangen, de Modbus RTU-communicatie en de voedingsspanning aansluiten. Sluit de voedingsspanning nooit tegelijkertijd aan via de RJ45-connector en de aansluitklemmen. De voedingsspanning is 24 V DC. De aardklemmen van de voeding (V-) en de uitgang (GND) zijn intern niet verbonden. Dit betekent dat een 4-draads kabel nodig is om deze sensor aan te sluiten. De meeste 24 V DC voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een 24 V DC voedingsspanning verhoogt de veiligheid en betrouwbaarheid van je installatie.
Gemakkelijk te gebruiken
Deze sensor vereist heel weinig configuratie. Als hij eenmaal geïnstalleerd is, is hij vrijwel direct bruikbaar. Temperatuur en relatieve vochtigheid zijn vaak regio- en seizoensgebonden. Deze parameters worden tijdens de installatie nog aangepast aan de juiste waarden. De andere standaardinstellingen zijn geschikt voor de meeste toepassingen. Indien nodig kunnen ze echter ook worden aangepast via de respectievelijke Modbus-registers. Er kan bijvoorbeeld een ander type uitgang worden geselecteerd om deze compatibel te maken met andere apparaten: 0-10 VDC; 0-20 mA; 0-100% PWM; Modbus RTU. De lichtniveaus van de LED's die worden gebruikt voor statusindicatie zijn instelbaar en je kunt ervoor kiezen om een of meer meetwaarden uit te schakelen. De Modbus register map geeft een volledige lijst van alle programmeerbare instellingen.
Deze sensor vereist heel weinig configuratie. Als hij eenmaal geïnstalleerd is, is hij vrijwel direct bruikbaar. Temperatuur en relatieve vochtigheid zijn vaak regio- en seizoensgebonden. Deze parameters worden tijdens de installatie nog aangepast aan de juiste waarden. De andere standaardinstellingen zijn geschikt voor de meeste toepassingen. Indien nodig kunnen ze echter ook worden aangepast via de respectievelijke Modbus-registers. Er kan bijvoorbeeld een ander type uitgang worden geselecteerd om deze compatibel te maken met andere apparaten: 0-10 VDC; 0-20 mA; 0-100% PWM; Modbus RTU. De lichtniveaus van de LED's die worden gebruikt voor statusindicatie zijn instelbaar en je kunt ervoor kiezen om een of meer meetwaarden uit te schakelen. De Modbus register map geeft een volledige lijst van alle programmeerbare instellingen.
Zelfkalibrerend om sensordrift te compenseren
Het ABC logica zelfkalibrerend algoritme is standaard ingeschakeld. Dit algoritme is ontworpen voor gebruik in toepassingen waar de CO2-concentratie minstens één keer (15 minuten) in een periode van 7 dagen daalt tot buiten de omgevingscondities (400 ppm), wat meestal voorkomt tijdens perioden zonder bezetting. De sensor zal zijn operationele nauwkeurigheid bereiken na 25 uur continue werking in een toestand waarin hij werd blootgesteld aan omgevingsreferentieniveaus van lucht met 400 ppm ± 10 ppm CO2.
Het ABC logica zelfkalibrerend algoritme is standaard ingeschakeld. Dit algoritme is ontworpen voor gebruik in toepassingen waar de CO2-concentratie minstens één keer (15 minuten) in een periode van 7 dagen daalt tot buiten de omgevingscondities (400 ppm), wat meestal voorkomt tijdens perioden zonder bezetting. De sensor zal zijn operationele nauwkeurigheid bereiken na 25 uur continue werking in een toestand waarin hij werd blootgesteld aan omgevingsreferentieniveaus van lucht met 400 ppm ± 10 ppm CO2.
Wandmontage
De behuizing biedt IP30 bescherming tegen het binnendringen van stof en vocht. De behuizing kan binnenshuis aan de muur worden bevestigd. Voor optimale prestaties moet de behuizing worden beschermd tegen direct zonlicht.
De behuizing biedt IP30 bescherming tegen het binnendringen van stof en vocht. De behuizing kan binnenshuis aan de muur worden bevestigd. Voor optimale prestaties moet de behuizing worden beschermd tegen direct zonlicht.
