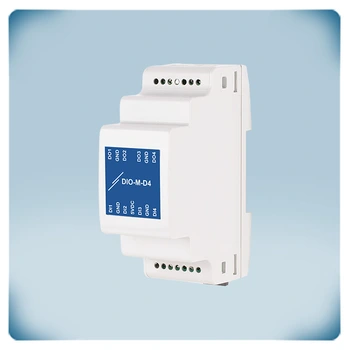

.webp "DIN-Rail behuizing, blauw front, van rechts zicht")

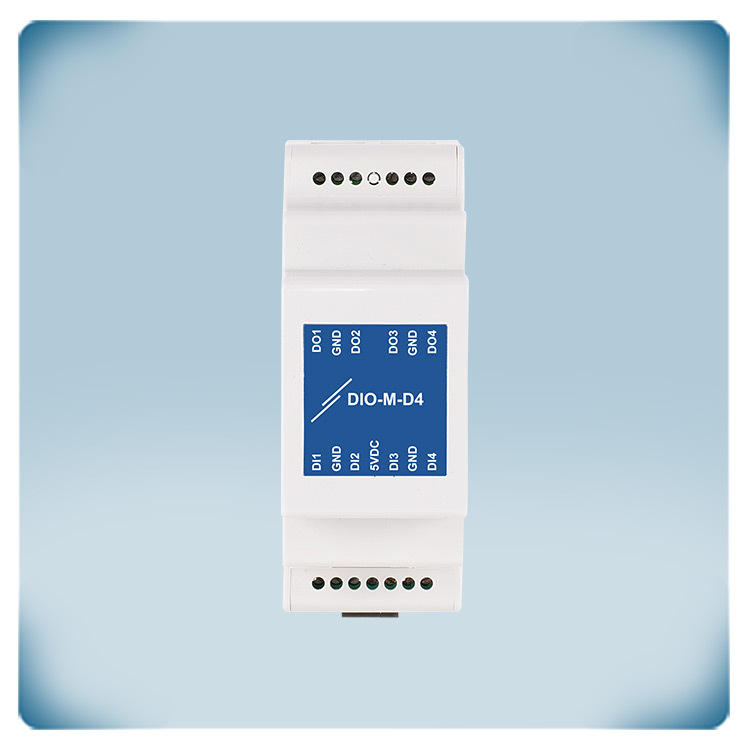

.webp "DIN-Rail behuizing, blauw front, vooraanzicht")

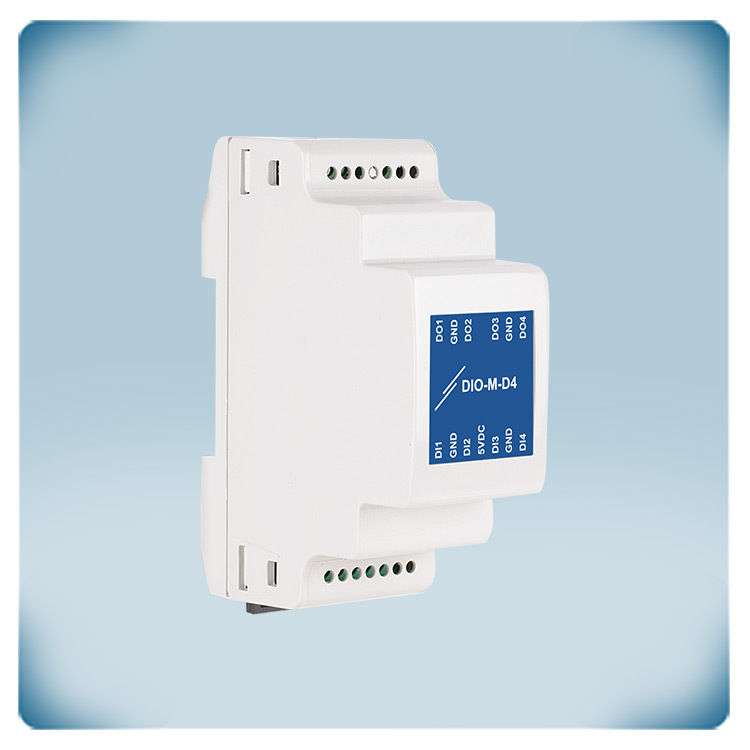

.webp "DIN-Rail behuizing, blauw front, van links zicht")

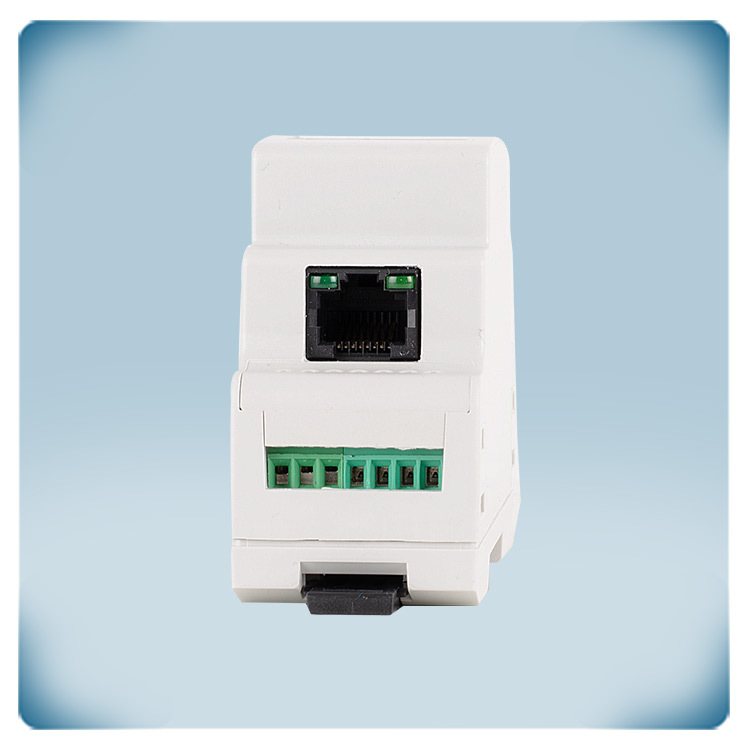

.webp "DIN-Rail behuizing, blauw front, achteraanzicht")

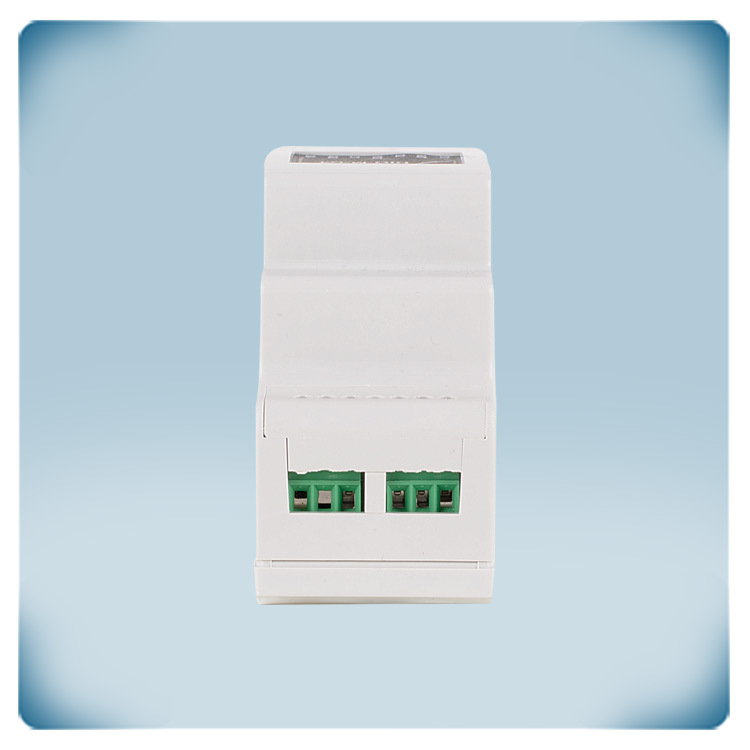

.webp "DIN-Rail behuizing, blauw front, bovenaanzicht")

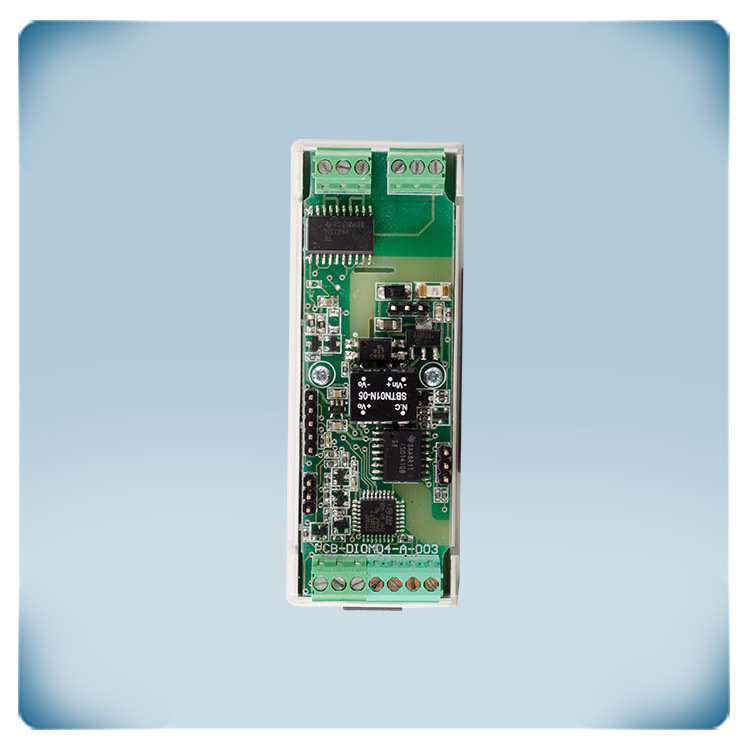

.webp "Aansluiting Sentera I/O module")
CE conformiteit verklaring
Input-output module voor Modbus RTU - 4 in - 4 uit
Productbeschrijving
DIO-M-D4 is een input / output-module voor Modbus RTU-netwerken met 4 galvanisch gescheiden digitale ingangen, 4 digitale uitgangen en Modbus RTU-communicatie. Met deze module kunnen apparaten zonder Modbus RTU-communicatie op het Modbus RTU-netwerk worden aangesloten. Het beschikt over 'Power over Modbus' of PoM-verbinding. Dit betekent dat Modbus RTU-communicatie en 24 VDC-voeding kunnen worden aangesloten via één RJ45-connector.
Aanvullende specificaties en beschrijvingen
Verbinding maken met niet-Sentera producten
Sentera-apparaten communiceren onderling meestal via Modbus RTU-communicatie. Modbus RTU is een serieel communicatieprotocol dat RS485-technologie gebruikt. Sommige toepassingen vereisen echter communicatie met niet-Sentera producten - bijvoorbeeld een klepaandrijving, een deurschakelaar, enz.
Met deze niet-Sentera producten kan gecommuniceerd worden via deze DIO-M-D4 module. Ze kunnen commando's ontvangen via de 4 digitale uitgangen of informatie uitsturen naar de 4 digitale ingangen van deze module. De digitale uitgangen hebben een 5 VDC uitgangsniveau en hebben een kortsluitbeveiliging. De gecombineerde maximale belasting is 100 mA.
Aansluiten
Modbus RTU-communicatie en de 24 VDC voedingsspanning voor deze module worden aangesloten via de RJ45-aansluiting. Om de bedrading te vergemakkelijken, raden we aan om de 24 VDC-voedingen met RJ45-connector van Sentera te gebruiken. De behuizing biedt IP30 bescherming tegen het binnendringen van stof en vocht.
Digitale ingangen: Er zijn meerdere manieren om de digitale ingangen van de DIO-M-D4 aan te sluiten. De I/O-module beschikt ook over detectie en uitlezing van motortachosignalen. voorbeelden.
Digitale uitgangen: De digitale uitgangen van DIO-M-D4 moeten worden aangesloten op de ingangen van het externe apparaat.
Raadpleeg voor meer informatie de montage-instructie van het apparaat, die kan worden gedownload van onze website.
Modbus RTU-communicatie en de 24 VDC voedingsspanning voor deze module worden aangesloten via de RJ45-aansluiting. Om de bedrading te vergemakkelijken, raden we aan om de 24 VDC-voedingen met RJ45-connector van Sentera te gebruiken. De behuizing biedt IP30 bescherming tegen het binnendringen van stof en vocht.
Digitale ingangen: Er zijn meerdere manieren om de digitale ingangen van de DIO-M-D4 aan te sluiten. De I/O-module beschikt ook over detectie en uitlezing van motortachosignalen. voorbeelden.
Digitale uitgangen: De digitale uitgangen van DIO-M-D4 moeten worden aangesloten op de ingangen van het externe apparaat.
Raadpleeg voor meer informatie de montage-instructie van het apparaat, die kan worden gedownload van onze website.
Werkingsmodi
Hoewel de 4 digitale ingangen en de 4 digitale uitgangen volledig onafhankelijk kunnen werken (normale Modbus-modus), is het ook mogelijk om de uitgangen te laten samenwerken met de ingangen. De input-outputmodule heeft twee werkingsmodi:
Normale modus: De normale modus is de standaard bedrijfsmodus. In de normale modus is een Modbus RTU-master nodig om de uitgangen te besturen en de ingangswaarden van deze module te lezen. Om de digitale uitgangen in deze modus te laten werken (zonder interactie met de ingangen), moeten de Modbus holdingregisters 21 tot 24 op '0' worden gezet (normale Modbus-modus). De holdingregisters 11 tot en met 14 kunnen dan worden gebruikt om de digitale uitgangen (DО1 tot en met DО4) op laag of hoog te zetten.
Verbonden modus: Tied mode kan geactiveerd worden via Modbus RTU. In gekoppelde modus werken de uitgangen samen met de ingangen. Als een ingang wordt geactiveerd, wordt de uitgang die aan deze ingang is gekoppeld ook geactiveerd. Er zijn verschillende mogelijkheden om de digitale ingangen van deze module te activeren. De ingangen kunnen worden geactiveerd door een extern apparaat met een digitale uitgang, een uitgang met een droog contact of door een tachosignaal. Een tachosignaal kan worden gebruikt om het motortoerental te meten. Tachosignalen in het bereik van 0 - 60.000 rpm of 0 - 1.000 Hz kunnen worden gedetecteerd.
Hoewel de 4 digitale ingangen en de 4 digitale uitgangen volledig onafhankelijk kunnen werken (normale Modbus-modus), is het ook mogelijk om de uitgangen te laten samenwerken met de ingangen. De input-outputmodule heeft twee werkingsmodi:
Normale modus: De normale modus is de standaard bedrijfsmodus. In de normale modus is een Modbus RTU-master nodig om de uitgangen te besturen en de ingangswaarden van deze module te lezen. Om de digitale uitgangen in deze modus te laten werken (zonder interactie met de ingangen), moeten de Modbus holdingregisters 21 tot 24 op '0' worden gezet (normale Modbus-modus). De holdingregisters 11 tot en met 14 kunnen dan worden gebruikt om de digitale uitgangen (DО1 tot en met DО4) op laag of hoog te zetten.
Verbonden modus: Tied mode kan geactiveerd worden via Modbus RTU. In gekoppelde modus werken de uitgangen samen met de ingangen. Als een ingang wordt geactiveerd, wordt de uitgang die aan deze ingang is gekoppeld ook geactiveerd. Er zijn verschillende mogelijkheden om de digitale ingangen van deze module te activeren. De ingangen kunnen worden geactiveerd door een extern apparaat met een digitale uitgang, een uitgang met een droog contact of door een tachosignaal. Een tachosignaal kan worden gebruikt om het motortoerental te meten. Tachosignalen in het bereik van 0 - 60.000 rpm of 0 - 1.000 Hz kunnen worden gedetecteerd.

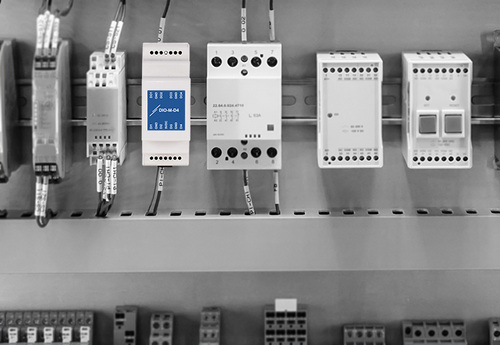

DIN-rail bevestiging
Deze Modbus RTU IO-module kan op een DIN-rail bevestigd worden. De Modbus RTU-communicatie en de 24 VDC voedingsspanning voor deze module worden aangesloten via de RJ45-aansluiting. Om de bedrading te vergemakkelijken, raden we aan om de Sentera 24 VDC voedingen met RJ45-connector te gebruiken. De behuizing biedt IP30 bescherming tegen het binnendringen van stof en vocht.
