Input-output module voor Modbus RTU - 4 in - 2 uit
Productbeschrijving

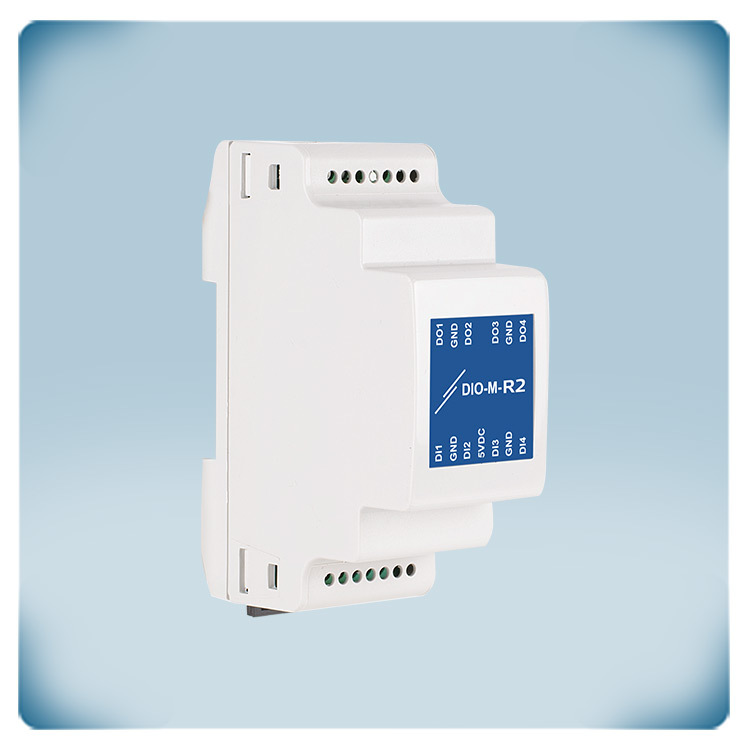

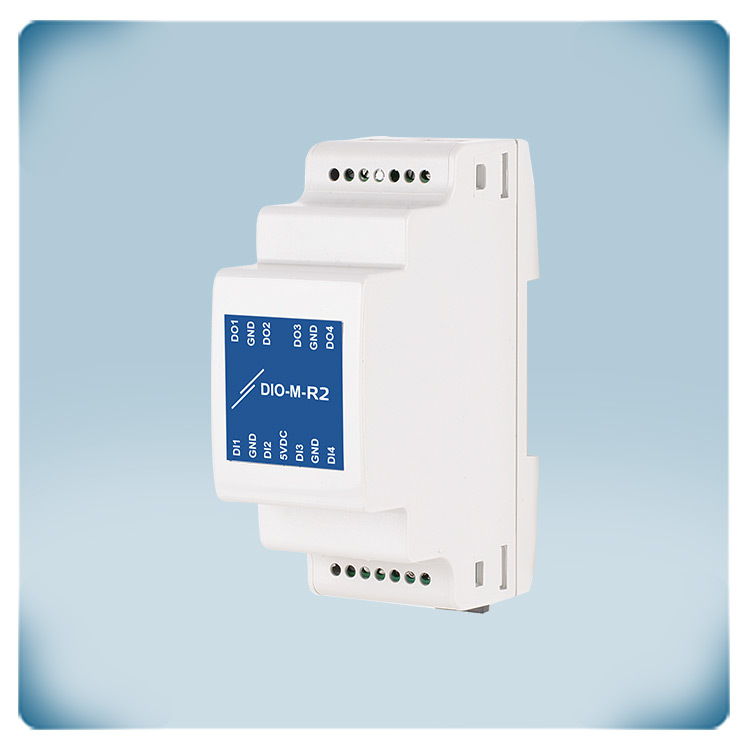

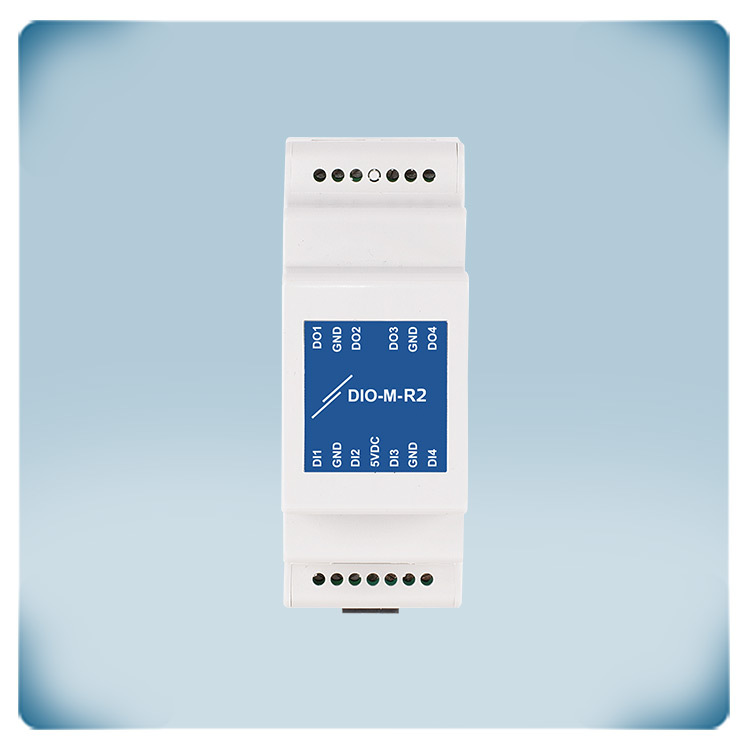

DIO-M-D4 is een input / output-module voor Modbus RTU-netwerken met 4 galvanisch gescheiden digitale ingangen, 2 relaisuitgangen en Modbus RTU-communicatie. Met deze module kunnen apparaten zonder Modbus RTU-communicatie op het Modbus RTU-netwerk worden aangesloten. Het beschikt over 'Power over Modbus' of PoM-verbinding. Dit betekent dat Modbus RTU-communicatie en 24 VDC-voeding kunnen worden aangesloten via één RJ45-connector.
Aanvullende specificaties en beschrijvingen
Verbinding maken met niet-Sentera producten
Sentera-apparaten communiceren onderling meestal via Modbus RTU-communicatie. Modbus RTU is een serieel communicatieprotocol dat RS485-technologie gebruikt. Sommige toepassingen vereisen echter communicatie met niet-Sentera producten - bijvoorbeeld een klepaandrijving, een deurschakelaar, enz.
Met deze niet-Sentera producten kan gecommuniceerd worden via deze DIO-M-R2 module. Ze kunnen commando's ontvangen via de 2 relaisuitgangen of informatie uitsturen naar de 4 digitale ingangen van deze module. Beide uitgangsrelais hebben een wisselcontact en hun maximale schakelstroom is 2 A (ohmse belasting bij 230 VAC).
Bedrijfsmodi
In de normale modus kunnen de relaisuitgangen worden aangestuurd door een waarde '1' te schrijven naar het overeenkomstige Modbus RTU-holdregister. Voor deze modus is een Modbus RTU-master nodig om opdrachten naar de module te sturen en de ingangswaarden te lezen.
De gekoppelde modus daarentegen kan geactiveerd worden via Modbus RTU. In gekoppelde modus zijn de relaisuitgangen gekoppeld aan de ingangen. Als een ingang geactiveerd wordt, wordt de overeenkomstige relaisuitgang ook geactiveerd. Er zijn verschillende manieren om de digitale ingangen te activeren, waaronder een extern apparaat met een digitale uitgang, een uitgang met een droog contact of een tachosignaal. Een tachosignaal kan worden gebruikt om het motortoerental te meten. De module kan tachosignalen detecteren in het bereik van 0 tot 60.000 tpm of 0 tot 1.000 Hz.
Voeding en communicatie

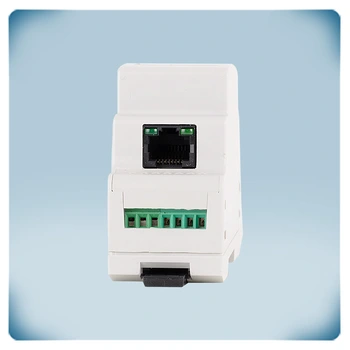

De module ontvangt zowel de 24 VDC voedingsspanning als de Modbus RTU communicatie via de RJ45 connector. Om de bedrading te vereenvoudigen, raadt Sentera het gebruik aan van hun 24 VDC voedingen met RJ45-connectoren, die gemakkelijk op de module kunnen worden aangesloten. Modbus RTU communicatie zorgt voor een naadloze integratie met andere Sentera-apparaten en -systemen.
In de normale modus kunnen de relaisuitgangen worden aangestuurd door een waarde '1' te schrijven naar het overeenkomstige Modbus RTU-holdregister. Voor deze modus is een Modbus RTU-master nodig om opdrachten naar de module te sturen en de ingangswaarden te lezen.
De gekoppelde modus daarentegen kan geactiveerd worden via Modbus RTU. In gekoppelde modus zijn de relaisuitgangen gekoppeld aan de ingangen. Als een ingang geactiveerd wordt, wordt de overeenkomstige relaisuitgang ook geactiveerd. Er zijn verschillende manieren om de digitale ingangen te activeren, waaronder een extern apparaat met een digitale uitgang, een uitgang met een droog contact of een tachosignaal. Een tachosignaal kan worden gebruikt om het motortoerental te meten. De module kan tachosignalen detecteren in het bereik van 0 tot 60.000 tpm of 0 tot 1.000 Hz.
Voeding en communicatie
De module ontvangt zowel de 24 VDC voedingsspanning als de Modbus RTU communicatie via de RJ45 connector. Om de bedrading te vereenvoudigen, raadt Sentera het gebruik aan van hun 24 VDC voedingen met RJ45-connectoren, die gemakkelijk op de module kunnen worden aangesloten. Modbus RTU communicatie zorgt voor een naadloze integratie met andere Sentera-apparaten en -systemen.
Aansluitingen

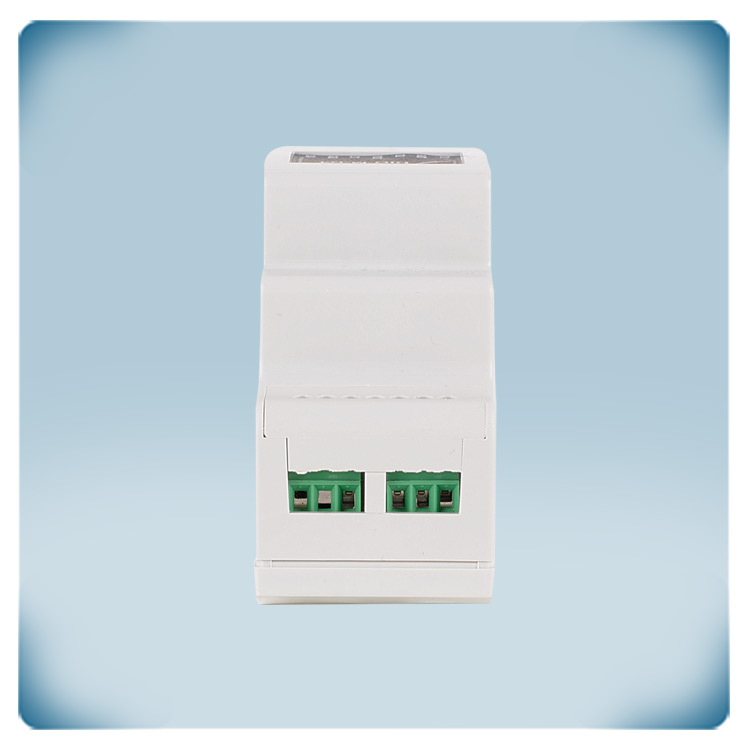

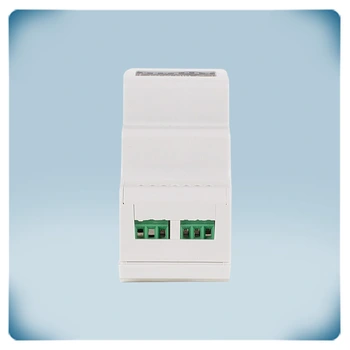

Er zijn meerdere manieren om de digitale ingangen van de DIO-M-R2 aan te sluiten. De I/O-module beschikt ook over motor tachosignaal detectie en uitlezing. De relaisuitgangen van de DIO-M-R2 moeten worden aangesloten op de bedrading van de gemeenschappelijke en normaal open (of gesloten) contacten.
Raadpleeg voor meer informatie de montage-instructie van het apparaat, die ook kan worden gedownload van onze website.
DIN-rail bevestiging

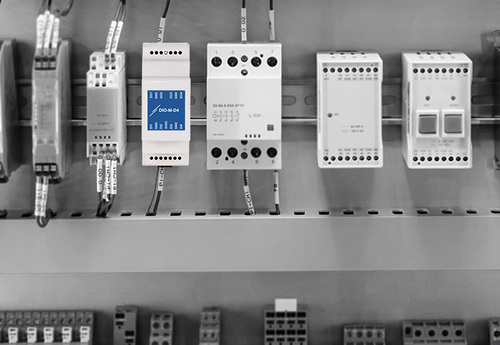

Deze Modbus RTU IO-module kan op een DIN-rail bevestigd worden. De Modbus RTU-communicatie en de 24 VDC voedingsspanning voor deze module worden aangesloten via de RJ45-aansluiting. Om de bedrading te vergemakkelijken, raden we aan om de Sentera 24 VDC voedingen met RJ45-connector te gebruiken. De behuizing biedt IP30 bescherming tegen het binnendringen van stof en vocht.
Er zijn meerdere manieren om de digitale ingangen van de DIO-M-R2 aan te sluiten. De I/O-module beschikt ook over motor tachosignaal detectie en uitlezing. De relaisuitgangen van de DIO-M-R2 moeten worden aangesloten op de bedrading van de gemeenschappelijke en normaal open (of gesloten) contacten.
Raadpleeg voor meer informatie de montage-instructie van het apparaat, die ook kan worden gedownload van onze website.
DIN-rail bevestiging
Deze Modbus RTU IO-module kan op een DIN-rail bevestigd worden. De Modbus RTU-communicatie en de 24 VDC voedingsspanning voor deze module worden aangesloten via de RJ45-aansluiting. Om de bedrading te vergemakkelijken, raden we aan om de Sentera 24 VDC voedingen met RJ45-connector te gebruiken. De behuizing biedt IP30 bescherming tegen het binnendringen van stof en vocht.
