HVAC Potentiometer | met UIT-stand | 5-24 VDC
Productbeschrijving
Potentiometer met UIT-stand voor het aansturen van EC-ventilatoren of klepaandrijvingen. Kan ook gebruikt worden om snelheidsregelaars voor AC-ventilatoren of frequentieomvormers vanop afstand te bedienen.
De voedingsspanning moet tussen 5 en 24 VDC liggen. Het traploos variabele uitgangssignaal kan worden ingesteld via een draaiknop. De draaiknop heeft een UIT-stand: wanneer de draaiknop helemaal tegen de klok in wordt gedraaid, wordt het stuursignaal uitgeschakeld. Het minimum- en maximum uitgangssignaal zijn instelbaar via twee trimmers. Zowel het minimale als maximale uitgangsniveau kan worden aangepast binnen het bereik van 0 - 100 % van de voedingsspanning. Dit maakt het mogelijk om het uitgangssignaal om te keren zodat van min naar max of van max naar min kan geregeld worden. Tussen de door de trimmers bepaalde waarden ligt altijd een minimaal regelbereik van 20%.
De spatwaterdichte behuizing maakt inbouwmontage (IP44) of opbouwmontage (IP54) mogelijk.
Aanvullende specificaties en beschrijvingen
HVAC-potentiometer
Deze potentiometer genereert een analoog uitgangs- of stuursignaal om andere apparaten zoals een EC-ventilator of ventilatorsnelheidsregelaar aan te sturen. Het stuursignaal neemt toe of af volgens de stand van de draaiknop. Met dit stuursignaal kunnen EC-ventilatoren of klepaandrijvingen rechtstreeks worden aangestuurd. Maar ook AC-ventilatorsnelheidsregelaars (EVS- of MVS-serie) of frequentieomvormers (FI-E-serie) kunnen vanop afstand bediend worden.
Zo kan bijv. de potentiometer in de woonkamer worden geïnstalleerd terwijl de ventilatorsnelheidsregelaar zich in een technische ruimte of elektrische kast bevindt.

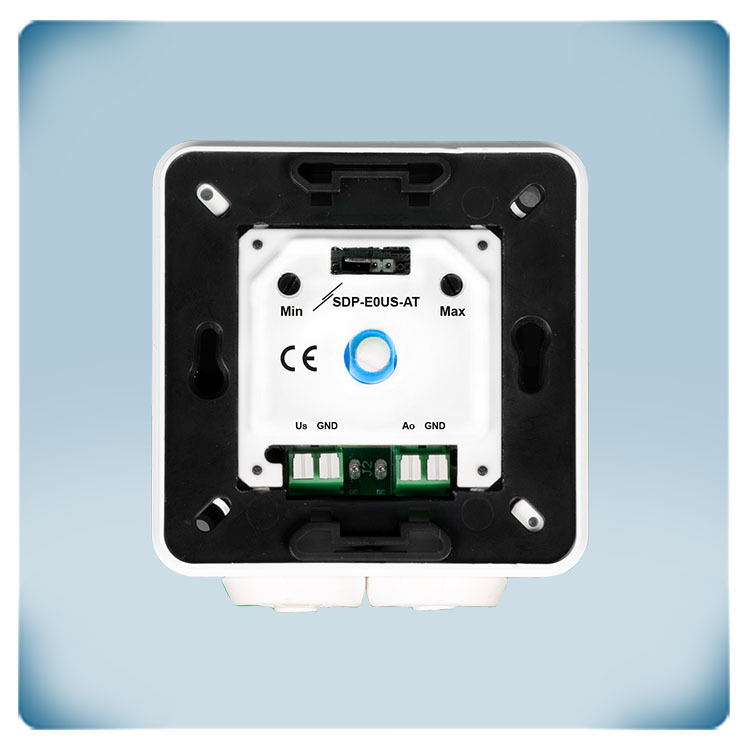

Instelbaar minimum en maximum niveau
Voor sommige toepassingen is het wenselijk om de ondergrens en de bovengrens van het stuursignaal aan te passen. Sommige EC-motoren of klepaandrijvingen kunnen niet overweg met te lage stuursignalen. De ondergrens van het stuursignaal kan worden aangepast via een ingebouwde trimmer. Soms is een ventilator te groot. In dat geval kan via de maximum trimmer de bovengrens van het stuursignaal worden verlaagd. Hierdoor wordt de maximale ventilatorsnelheid beperkt.
Wat zijn de grenzen van het stuursignaal?
De minimum- en maximumniveaus zijn instelbaar via twee trimmers. Ze kunnen beiden worden aangepast binnen het bereik van 0 - 100 % van de voedingssspanning. De voedingsspanning moet tussen 5 - 24 VDC liggen. Dit maakt het mogelijk om de geregelde uitgang om te keren. Als het minimale uitgangsniveau lager wordt ingesteld dan het maximale uitgangsniveau, werkt de potentiometer van laag naar hoog. Dit is de standaard fabrieksinstelling. Als het minimale uitgangsniveau hoger wordt ingesteld dan het maximale uitgangsniveau, werkt de potentiometer van hoog naar laag. Tussen de door de trimmers bepaalde waarden ligt altijd een minimaal regelbereik van 20%.
UIT-positie
De draaiknop heeft een UIT-stand: wanneer de draaiknop helemaal tegen de klok in wordt gedraaid, wordt het stuursignaal uitgeschakeld. Als de draaiknop met de klok mee wordt gedraaid, klikt deze uit de UIT-stand. Het stuursignaal springt onmiddellijk naar zijn ondergrensniveau. Als er een EC-ventilator op de potentiometer is aangesloten, zal deze starten en versnellen naar lage snelheid. De EC-ventilator kan nooit worden ingeschakeld op een lager toerental dan het ingestelde minimumtoerental.
∞ Wat is een stuursignaal?
