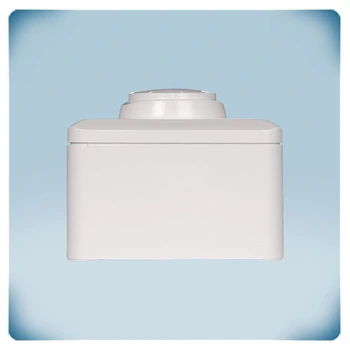

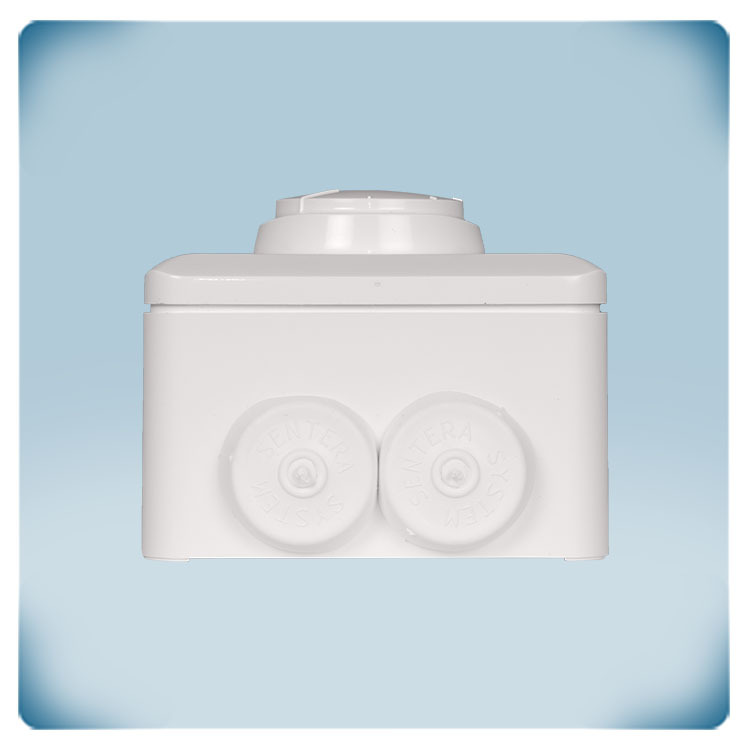

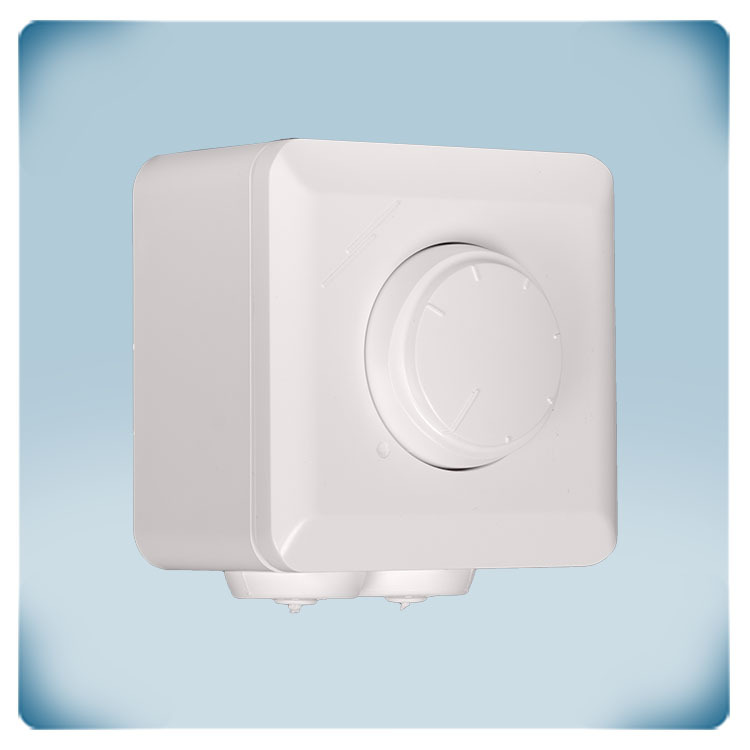

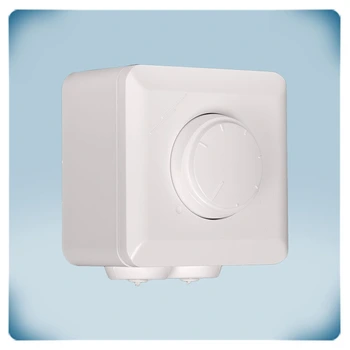

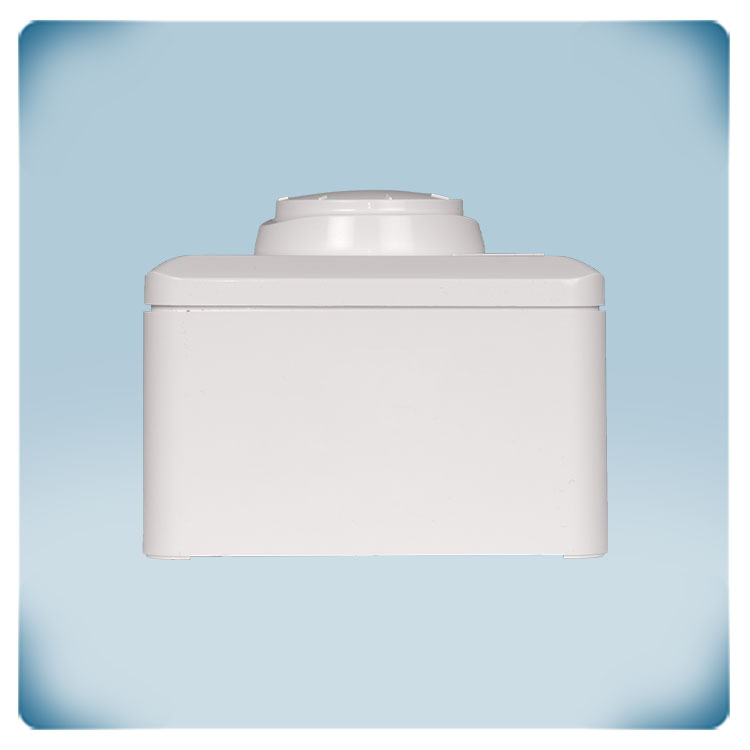

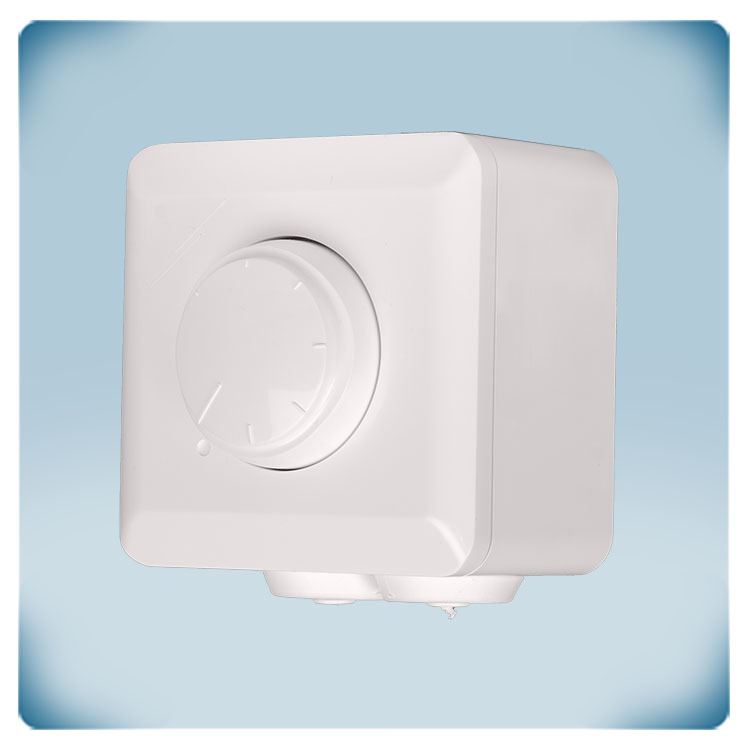

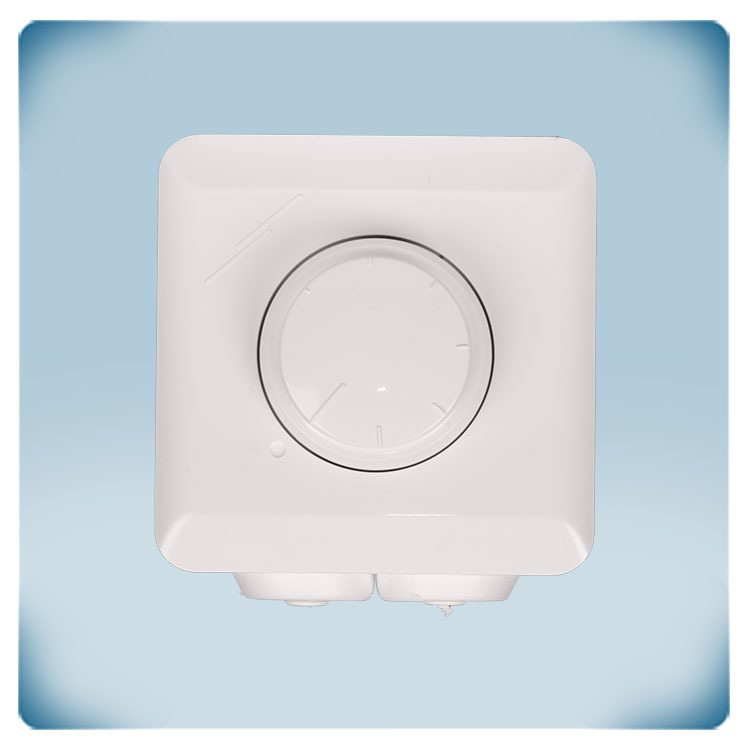

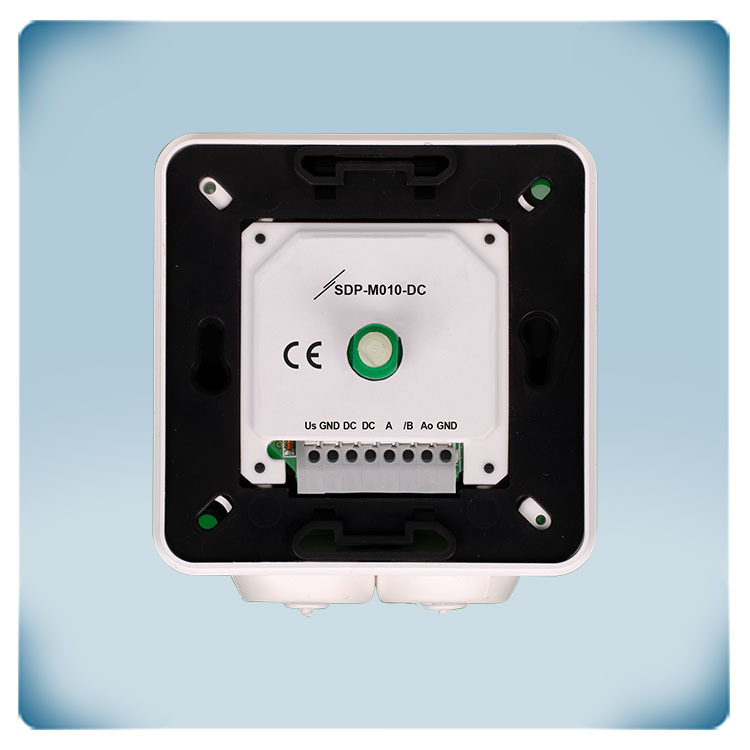

HVAC potentiometer met Modbus RTU | met UIT-stand en Droog Contact

Artikelcode SDP-M010-DC
GTIN 0.540.100.301.845.3
Intrastat nummer 90.32.89.00
Categorie Potentiometers voor 3-24 VDC voedingsspanning
Huidige voorraad 4 Stk
Fabriekslevertijd 3 Week(en)
Volgende aankomst 06/12/2024 - 10 Stk

Productbeschrijving

Potentiometer om de ventilatorsnelheid of de stand van kleppen in een ventilatiesysteem te regelen.

De voedingsspanning is 24 Volt DC. Via de droog-contact uitgang is het mogelijk om de motor of andere aparatuur in- of uit te schakelen. Via de draaiknop kan het traploos regelbaar uitgangssignaal worden ingesteld. In de UIT-stand (helemaal linksom) is het stuursignaal 0. Standaard gaat het analoge stuursignaal van lage naar hoge waarde door de knop met de klok mee te draaien. Deze functionaliteit kan worden omgekeerd via de Modbus-holdingregisters. De minimale en maximale uitgangswaarden kunnen eveneens worden aangepast via Modbus.

Een compleet overzicht van alle instellingen is beschikbaar in de Modbus-registerkaart van dit product. De spatwaterdichte behuizing maakt inbouwmontage (IP44) of opbouwmontage (IP54) mogelijk.

Aanvullende specificaties en beschrijvingen


Waartoe dient een potentiometer in de HVAC-wereld?

Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft. Dit stuursignaal kan rechtstreeks gebruikt worden voor het aansturen van een EC-motor of een klepaandrijving. Maar ook voor het aansturen van een frequentieomvormer of andere snelheidsregelaar die de snelheid regelt van een AC-motor of -ventilator.

Modbus potentiometer

Deze potentiometer heeft een processor aan boord en beschikt over Modbusregisters. Hierin kan u allerlei instellingen wijzigen die deze, op het eerste zicht eenvoudige, potentiometer een heleboel extra mogelijkheden geeft.

Uitgangstype

Er kunnen verschillende uitgangstypes worden geselecteerd: 0-10 Volt / 0-20 mA / 0-100 % PWM. Het uitgangstype kan worden aangepast in Modbus Holding register 11.
Ook de minimale en maximale uitgangswaarden kunnen worden aangepast via de Modbus-registers.

Uitgang overschrijven
Wanneer de functie voor het overschrijven van de uitgang is ingeschakeld, kan de gevraagde uitgangswaarde worden verstuurd via Modbus RTU. Dat maakt het mogelijk om de draaiknop te overrulen en de analoge uitgangswaarde van de potentiometer op afstand te regelen via Modbus RTU.

Type uitgangsregeling
Standaard gaat de analoge uitgang van laag naar hoog (bijv. 0 tot 10 Volt). Het is mogelijk om de werking om te keren. In dat geval gaat de uitgangswaarde van hoog naar laag (bijvoorbeeld 10 tot 0 Volt). Het type uitgangsregeling kan worden geselecteerd in Modbus Holding register 17.

Droog contact
De droge contactuitgang kan worden gebruikt om een extern apparaat te besturen (bijv. start - stop-commando voor ventilatorsnelheidsregelaar). Als de draaiknop in de UIT-stand staat (tegen de klok in), is de contactuitgang open. Als de draaiknop met de klok mee wordt gedraaid, sluit het contact.

UIT-positie
Deze potentiometer heeft een UIT-stand. In de UIT-stand is de droge contactuitgang open en is de waarde van de analoge uitgang op de minimumwaarde.
Klik hier als u meer wenst te weten over stuursignalen
