HVAC potentiometer | droog contact uitgang | 5-24 VDC
Productbeschrijving
Potentiometer met droge contactuitgang om EC-ventilatoren, klepaandrijvingen of AC-ventilatorsnelheidsregelaars te regelen.
De voedingsspanning van de potentiometer moet tussen 5 - 24 VDC liggen. Het continu variabele uitgangssignaal kan worden ingesteld via een draaiknop. Deze draaiknop heeft geen UIT-stand. Wanneer de draaiknop volledig tegen de klok in wordt gedraaid, staat het stuursignaal op het minimumniveau. Zowel het minimale als maximale uitgangsniveau kan worden aangepast binnen het bereik van 0 - 100 % van de voedingsspanning. Dit maakt het mogelijk om de geregelde uitgang om te keren (van laag naar hoog of van hoog naar laag). Tussen de door de trimmers bepaalde waarden ligt altijd een minimaal regelbereik van 20%. De droge contactuitgang is open als de draaiknop in de minimumstand staat (helemaal tegen de klok in).
De spatwaterdichte behuizing maakt inbouwmontage (IP44) of opbouwmontage (IP54) mogelijk.
Aanvullende specificaties en beschrijvingen
HVAC-potentiometer
Deze potentiometer genereert een analoog uitgangs- of stuursignaal om andere apparaten zoals een EC-ventilator of ventilatorsnelheidsregelaar aan te sturen. Het stuursignaal neemt toe of af volgens de stand van de draaiknop. Met dit stuursignaal kunnen EC-ventilatoren of klepaandrijvingen rechtstreeks worden aangestuurd. Maar ook AC-ventilatorsnelheidsregelaars (EVS- of MVS-serie) of frequentieomvormers (FI-E-serie) kunnen ermee vanop afstand bediend worden.
Zo kan bijv. de potentiometer in de woonkamer worden geïnstalleerd terwijl de ventilatorsnelheidsregelaar zich in een technische ruimte of elektrische kast bevindt.

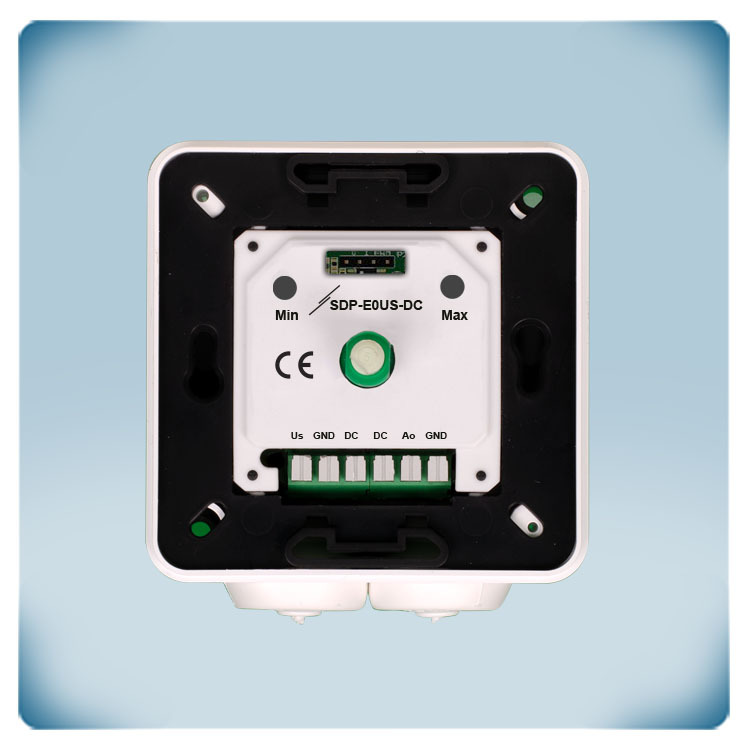

Instelbaar minimum en maximum niveau
Voor sommige toepassingen is het wenselijk om de ondergrens en de bovengrens van het stuursignaal aan te passen. Sommige EC-motoren of klepaandrijvingen kunnen niet overweg met te lage stuursignalen. De ondergrens van het stuursignaal kan worden aangepast via een ingebouwde trimmer. Soms is een ventilator te groot. In dat geval kan via de maximale trimmer de bovengrens van het stuursignaal worden verlaagd. Hierdoor wordt de maximale ventilatorsnelheid beperkt.
Wat zijn de grenzen van het stuursignaal?
De minimu- en maximum niveaus zijn instelbaar via twee trimmers. Beiden kunnen worden aangepast binnen het bereik van 0 - 100 % van de geleverde spanning. De voedingssspanning moet tussen 5 - 24 VDC liggen. Dit maakt het mogelijk om de geregelde uitgang om te keren. Als het minimale uitgangsniveau lager wordt ingesteld dan het maximale uitgangsniveau, werkt de potentiometer van laag naar hoog. Dit is de standaard fabrieksinstelling. Als het minimale uitgangsniveau hoger wordt ingesteld dan het maximale uitgangsniveau, werkt de potentiometer van hoog naar laag. Tussen de door de trimmers bepaalde waarden ligt altijd een minimaal regelbereik van 20%.
Geen UIT-positie
In sommige toepassingen, of voor bepaalde wettelijke vereisten is het niet nodig of toegestaan dat de potentiometer beschikt over een UIT-stand. wanneer de draaiknop helemaal tegen de klok in wordt gedraaid, kan de uitgang nooit lager zijn dan het ingestelde minimumsignaal. Dit minimumniveau kan worden ingesteld via de ingebouwde trimmer.
Droog contact uitgang
De droge contactuitgang kan worden gebruikt om een extern apparaat te bedienen. Wanneer de draaiknop helemaal linksom staat, is de droge contactuitgang open. Als de draaiknop met de klok mee wordt gedraaid, wordt dit contact gesloten.
