Frequentieomvormer monofase 230 V | 4,3 A | 0,37 kW | IP66
Productbeschrijving
Deze frequentieomvormer voor enkelfasige motoren op een monofasig 230 volt net is geschikt voor zowel DIN-railmontage als wandmontage. Hij biedt een IP66-bescherming tegen het binnendringen van vuil en water. Het koellichaam is corrosiebestendig. Het toestel zorgt voor een betrouwbare en intelligente opstart van de motor. Met deze frequentieomvormer kan je zowel de snelheid van ventilatoren als van pompen regelen. De maximale motorstroom is 4,3 A.
Slechts enkele basisparameters moeten worden ingesteld, en toch biedt dit toestel veel mogelijkheden. Het motortoerental kan handmatig worden geregeld via het intuïtieve toetsenbord of door een stuursignaal op de ingangen. Daar zou u bvb een 0-10 volt signaal van een sensor of van een potentiometer kunnen laten toekomen. De geïntegreerde EMC-filter is van klasse C1.
Fabrikantcode: ODE-3-120043-1F1A-01
Aanvullende specificaties en beschrijvingen
Gebruiksvriendelijke variabele snelheidsregeling
Een variabele snelheidsregelaar regelt alleen de motorspanning. Een frequentieomvormer regelt naast de motorspanning ook de motorfrequentie. Enerzijds is er het voordeel van een optimale motorsturing en een energiezuinigere werking. Aan de andere kant zijn er de hogere kosten en de noodzaak om enkele noodzakelijke parameters in te stellen vóór de inbedrijfstelling. Het feit dat de motorspanning en motorfrequentie kunnen worden geregeld, zorgt voor extra besturingsmogelijkheden en dus voor extra parameters. Om het apparaat zo gebruiksvriendelijk mogelijk te maken, zijn er applicatiemacrofuncties gecreëerd. De belangrijkste instellingen zijn gegroepeerd in de 14 basisparameters; deze zijn te vinden op de helpkaart op de behuizing.
Een variabele snelheidsregelaar regelt alleen de motorspanning. Een frequentieomvormer regelt naast de motorspanning ook de motorfrequentie. Enerzijds is er het voordeel van een optimale motorsturing en een energiezuinigere werking. Aan de andere kant zijn er de hogere kosten en de noodzaak om enkele noodzakelijke parameters in te stellen vóór de inbedrijfstelling. Het feit dat de motorspanning en motorfrequentie kunnen worden geregeld, zorgt voor extra besturingsmogelijkheden en dus voor extra parameters. Om het apparaat zo gebruiksvriendelijk mogelijk te maken, zijn er applicatiemacrofuncties gecreëerd. De belangrijkste instellingen zijn gegroepeerd in de 14 basisparameters; deze zijn te vinden op de helpkaart op de behuizing.
Kickstartversnelling van enkelfasige motoren

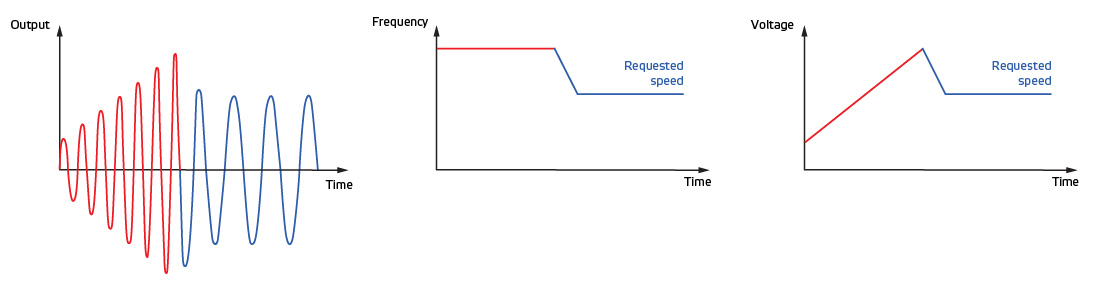

Deze frequentieomvormer bestuurt permanente splitcondensator- of spleetpool enkelfasige inductiemotoren. Het vereist een eenfasige voedingsspanning (110 – 240 VAC) en is ontworpen voor toepassingen waarbij een hoog startkoppel niet vereist is. Typische toepassingen zijn ventilatoren, blowers, centrifugaalpompen (zwembaden), rookafzuigers, luchtstroomregelaars, enz. Deze frequentieomvormer maakt gebruik van een revolutionaire motorbesturingsstrategie om een betrouwbare, intelligente start van enkelfasige motoren te bereiken. Om een betrouwbare start van enkelfasige motoren te garanderen, versnelt de frequentieregelaar eerst de motorspanning tot de nominale spanning, terwijl een vaste startfrequentie wordt gehandhaafd, voordat de frequentie en spanning worden verlaagd tot het gewenste bedrijfspunt. Deze acceleratiemethode kan worden vergeleken met kickstartversnelling. Eenfasemotoren kunnen slechts in één draairichting worden aangedreven.
Deze frequentieomvormer bestuurt permanente splitcondensator- of spleetpool enkelfasige inductiemotoren. Het vereist een eenfasige voedingsspanning (110 – 240 VAC) en is ontworpen voor toepassingen waarbij een hoog startkoppel niet vereist is. Typische toepassingen zijn ventilatoren, blowers, centrifugaalpompen (zwembaden), rookafzuigers, luchtstroomregelaars, enz. Deze frequentieomvormer maakt gebruik van een revolutionaire motorbesturingsstrategie om een betrouwbare, intelligente start van enkelfasige motoren te bereiken. Om een betrouwbare start van enkelfasige motoren te garanderen, versnelt de frequentieregelaar eerst de motorspanning tot de nominale spanning, terwijl een vaste startfrequentie wordt gehandhaafd, voordat de frequentie en spanning worden verlaagd tot het gewenste bedrijfspunt. Deze acceleratiemethode kan worden vergeleken met kickstartversnelling. Eenfasemotoren kunnen slechts in één draairichting worden aangedreven.
Waterdichte behuizing voor zware omstandigheden
De behuizing is ontworpen om de elektronica te beschermen, zelfs in ruwe omgevingen of bij buitentoepassingen. Het biedt een IP66-bescherming tegen het binnendringen van water, vuil en verontreinigingen. Hierdoor is het mogelijk om deze frequentieomvormer direct op de installatie te monteren, ook bij hogedrukreinigingstoepassingen. Het elimineert de noodzaak van een elektrische kast. Het is raadzaam om het apparaat te beschermen tegen sneeuw en direct zonlicht.
De behuizing is ontworpen om de elektronica te beschermen, zelfs in ruwe omgevingen of bij buitentoepassingen. Het biedt een IP66-bescherming tegen het binnendringen van water, vuil en verontreinigingen. Hierdoor is het mogelijk om deze frequentieomvormer direct op de installatie te monteren, ook bij hogedrukreinigingstoepassingen. Het elimineert de noodzaak van een elektrische kast. Het is raadzaam om het apparaat te beschermen tegen sneeuw en direct zonlicht.
Een toepassingsvoorbeeld
In dit toepassingsvoorbeeld wordt uitgelegd hoe u de ventilatorsnelheid regelt. T1 is voor de 24V voeding naar T2 en T4. Het linker contact (T2) start/stopt de ventilator. Wanneer het rechtercontact (T4) gesloten is, draait de ventilator op het vooraf gedefinieerde vaste toerental (instelbaar in parameter 20). Wanneer het juiste contact open is, kan de ventilatorsnelheid handmatig worden geselecteerd via een 10K-potentiometer of op vraag worden geregeld via een HVAC-sensor (0-10 Volt-signaal). Het bedradingsschema rechts toont de aansluiting van een 10K-potentiometer. T5 is voor de 10V-voeding als er een 10K-potentiometer is aangesloten, terwijl T6 en T7 kunnen worden gebruikt om de ventilatorsnelheid te selecteren via een analoog signaal. Nadat de bedrading is voltooid, voert u de specificaties van de aangesloten motor in parameter 1 – 10 in. De motor kan nu worden gestart!
In dit toepassingsvoorbeeld wordt uitgelegd hoe u de ventilatorsnelheid regelt. T1 is voor de 24V voeding naar T2 en T4. Het linker contact (T2) start/stopt de ventilator. Wanneer het rechtercontact (T4) gesloten is, draait de ventilator op het vooraf gedefinieerde vaste toerental (instelbaar in parameter 20). Wanneer het juiste contact open is, kan de ventilatorsnelheid handmatig worden geselecteerd via een 10K-potentiometer of op vraag worden geregeld via een HVAC-sensor (0-10 Volt-signaal). Het bedradingsschema rechts toont de aansluiting van een 10K-potentiometer. T5 is voor de 10V-voeding als er een 10K-potentiometer is aangesloten, terwijl T6 en T7 kunnen worden gebruikt om de ventilatorsnelheid te selecteren via een analoog signaal. Nadat de bedrading is voltooid, voert u de specificaties van de aangesloten motor in parameter 1 – 10 in. De motor kan nu worden gestart!
Pulsbreedtemodulatie
Frequentieomvormers regelen de motorspanning en motorfrequentie via een technologie die pulsbreedtemodulatie wordt genoemd. Deze technologie zet de geleverde wisselspanning om in gelijkspanning. Een frequentieomvormer beschikt over een DC-bus, die gezien kan worden als buffertank voor de beschikbare energie. Dit buffervat wordt zowel gevuld door de voedingsspanning (via de gelijkrichter) als door regeneratieve energie van de motor die terugvloeit tijdens het remmen. Deze gelijkspanning wordt door IGBT’s weer omgezet in een soort wisselspanning. IGBT's of Insulated Gate Bipolar Transistors zijn bipolaire transistors met een geïsoleerde gate-aansluiting die hoge elektrische stroom op hoge snelheid kunnen schakelen. Dankzij de slimme aansturing van de IGBT’s kan zowel de motorspanning als de motorfrequentie geregeld worden. Dit maakt een optimale motorregeling en een energiezuinige werking mogelijk.
Frequentieomvormers regelen de motorspanning en motorfrequentie via een technologie die pulsbreedtemodulatie wordt genoemd. Deze technologie zet de geleverde wisselspanning om in gelijkspanning. Een frequentieomvormer beschikt over een DC-bus, die gezien kan worden als buffertank voor de beschikbare energie. Dit buffervat wordt zowel gevuld door de voedingsspanning (via de gelijkrichter) als door regeneratieve energie van de motor die terugvloeit tijdens het remmen. Deze gelijkspanning wordt door IGBT’s weer omgezet in een soort wisselspanning. IGBT's of Insulated Gate Bipolar Transistors zijn bipolaire transistors met een geïsoleerde gate-aansluiting die hoge elektrische stroom op hoge snelheid kunnen schakelen. Dankzij de slimme aansturing van de IGBT’s kan zowel de motorspanning als de motorfrequentie geregeld worden. Dit maakt een optimale motorregeling en een energiezuinige werking mogelijk.
Standaard ingebouwde EMC-filter klasse C1
Een nadeel van hoogfrequent schakelende IGBT's is het feit dat ze het elektriciteitsnet vervuilen met hogere harmonische stoorsignalen (EMC-vervuiling). Om deze netwerkvervuiling te minimaliseren is standaard een EMC-filter klasse C1 ingebouwd. Tevens is deze frequentieomvormer voorzien van een geïntegreerde remchopper. Hierdoor is het mogelijk om een remweerstand aan te sluiten om indien nodig de vertragingstijd te verkorten. Sentera HVAC-sensoren kunnen worden aangesloten via de analoge ingang of via Modbus RTU-communicatie.
Een nadeel van hoogfrequent schakelende IGBT's is het feit dat ze het elektriciteitsnet vervuilen met hogere harmonische stoorsignalen (EMC-vervuiling). Om deze netwerkvervuiling te minimaliseren is standaard een EMC-filter klasse C1 ingebouwd. Tevens is deze frequentieomvormer voorzien van een geïntegreerde remchopper. Hierdoor is het mogelijk om een remweerstand aan te sluiten om indien nodig de vertragingstijd te verkorten. Sentera HVAC-sensoren kunnen worden aangesloten via de analoge ingang of via Modbus RTU-communicatie.
