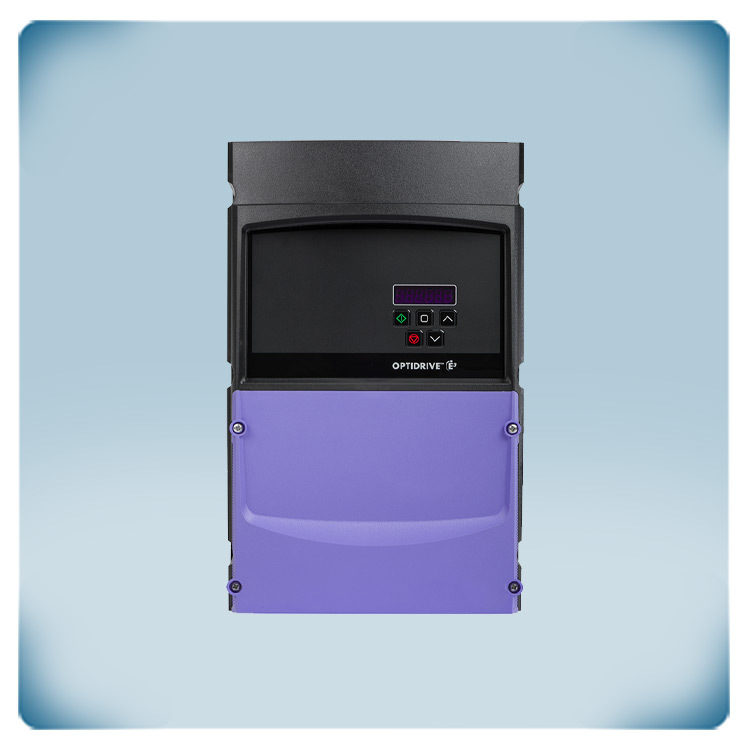

Frequentieomvormer driefase 230 V | 10,5 A | 2,2 kW | IP66
Productbeschrijving
Frequentieregelaar voor driefasige 230 V-motoren op een driefase 230 Volt net. De maximale motorstroom is 10,5 A. Het motortoerental kan worden ingesteld via het intuïtieve toetsenbord of via de ingangen. Slechts enkele basisparameters moeten worden ingesteld, en toch biedt dit toestel veel mogelijkheden. Deze frequentieomvormer kan zowel ventilatoren als pompen in HVAC-toepassingen aansturen. Hij biedt een IP66-bescherming tegen het binnendringen van water en stof.
Deze frequentieomvormer kan driefasige 230 V IE3-, IE4-, permanentmagneet-, borstelloze DC- of synchrone reluctantiemotoren aansturen. Het motortoerental kan handmatig worden geregeld via het intuïtieve toetsenbord of door een stuursignaal op de ingangen. Daar zou u bvb een 0-10 volt signaal van een sensor of van een potentiometer kunnen laten toekomen. De geïntegreerde EMC-filter is van klasse C1.
Fabrikantcode: ODE-3-220105-3F4A
Aanvullende specificaties en beschrijvingen
3-fase 230 Volt frequentieregelaar voor HVAC-toepassingen
De combinatie van een driefasige frequentieomvormer en een driefasige motor is over het algemeen efficiënter en praktischer dan een eenfasige variant. Een netspanning van driefasig 230 Volt is niet zo gebruikelijk in industriële installaties, maar eerder in woonomgevingen. Dit maakt deze frequentieomvormer uitermate geschikt voor het aansturen van ventilatoren of pompen in HVAC-toepassingen. Bovendien is hij ook uiterst gebruiksvriendelijk. In veel toepassingen kunnen de standaardinstellingen worden behouden en kan de frequentieregelaar direct na installatie in gebruik worden genomen.
De combinatie van een driefasige frequentieomvormer en een driefasige motor is over het algemeen efficiënter en praktischer dan een eenfasige variant. Een netspanning van driefasig 230 Volt is niet zo gebruikelijk in industriële installaties, maar eerder in woonomgevingen. Dit maakt deze frequentieomvormer uitermate geschikt voor het aansturen van ventilatoren of pompen in HVAC-toepassingen. Bovendien is hij ook uiterst gebruiksvriendelijk. In veel toepassingen kunnen de standaardinstellingen worden behouden en kan de frequentieregelaar direct na installatie in gebruik worden genomen.
IP66-behuizing voor opbouwmontage buitenshuis
De wandbehuizing is ontworpen om de elektronica te beschermen in veeleisende omgevingen en in buitentoepassingen. De behuizing biedt IP66-bescherming tegen het binnendringen van water, vuil en verontreinigingen. Dit maakt het mogelijk om deze frequentieregelaar rechtstreeks op de installatie te installeren, zelfs in afwasbare toepassingen. Er is geen elektrische kast nodig. Het is raadzaam om het apparaat te beschermen tegen sneeuw en direct zonlicht.
De wandbehuizing is ontworpen om de elektronica te beschermen in veeleisende omgevingen en in buitentoepassingen. De behuizing biedt IP66-bescherming tegen het binnendringen van water, vuil en verontreinigingen. Dit maakt het mogelijk om deze frequentieregelaar rechtstreeks op de installatie te installeren, zelfs in afwasbare toepassingen. Er is geen elektrische kast nodig. Het is raadzaam om het apparaat te beschermen tegen sneeuw en direct zonlicht.
Gemakkelijk te gebruiken Door een van deze toepassingsmacro's te selecteren, worden de belangrijkste instellingen automatisch vooraf geconfigureerd. Het bespaart je de moeite om de functionaliteit voor de verschillende ingangen te definiëren. Deze functionaliteiten zijn vooraf gedefinieerd in de toepassingsmacro's. Deze standaardinstellingen zijn voldoende voor veel toepassingen. Typische toepassingen zijn AC-ventilatoren, blowers, centrifugaalpompen, rookafzuigers en luchtstroomregelaars.
Standaard wordt ingang 1 gebruikt om de motor te starten. Een optionele 10K-potentiometer kan worden aangesloten op klemmen 5, 6 en 7 om de ventilatorsnelheid aan te passen.
Als ingang 3 geactiveerd is, draait de motor op de vooraf ingestelde snelheid in parameter 20. Als ingang 3 niet geactiveerd is (of niet aangesloten), kan het motortoerental worden aangepast via de externe potentiometer (of analoog stuursignaal).
Pulsbreedtemodulatie
Frequentieregelaars regelen de motorspanning en motorfrequentie via een technologie die pulsbreedtemodulatie wordt genoemd. Deze technologie zet de toegevoerde wisselspanning om in gelijkspanning. Een frequentieregelaar heeft een DC-bus, die kan worden gezien als een buffervat voor de beschikbare energie. Dit buffervat wordt zowel gevuld door de voedingsspanning (via de gelijkrichter) als door de regeneratieve energie van de motor die terugvloeit tijdens het remmen. Deze gelijkspanning wordt door IGBT's weer omgezet in een soort wisselspanning. IGBT's of Insulated Gate Bipolar Transistors zijn bipolaire transistors met een geïsoleerde gate-terminal die hoge elektrische stromen met hoge snelheid kunnen schakelen. Dankzij de slimme besturing van de IGBT's kunnen zowel de motorspanning als de motorfrequentie worden geregeld. Dit maakt een optimale motorregeling en energiezuinige werking mogelijk. Deze frequentieregelaar vereist een eenfasige 230V-voeding. Hij stuurt standaard 3-fasige 230 V IE2, IE3 en IE4 inductiemotoren aan. Bovendien kan hij ook permanente-magneetmotoren, borstelloze gelijkstroommotoren en synchrone reluctantiemotoren aansturen.
Frequentieregelaars regelen de motorspanning en motorfrequentie via een technologie die pulsbreedtemodulatie wordt genoemd. Deze technologie zet de toegevoerde wisselspanning om in gelijkspanning. Een frequentieregelaar heeft een DC-bus, die kan worden gezien als een buffervat voor de beschikbare energie. Dit buffervat wordt zowel gevuld door de voedingsspanning (via de gelijkrichter) als door de regeneratieve energie van de motor die terugvloeit tijdens het remmen. Deze gelijkspanning wordt door IGBT's weer omgezet in een soort wisselspanning. IGBT's of Insulated Gate Bipolar Transistors zijn bipolaire transistors met een geïsoleerde gate-terminal die hoge elektrische stromen met hoge snelheid kunnen schakelen. Dankzij de slimme besturing van de IGBT's kunnen zowel de motorspanning als de motorfrequentie worden geregeld. Dit maakt een optimale motorregeling en energiezuinige werking mogelijk. Deze frequentieregelaar vereist een eenfasige 230V-voeding. Hij stuurt standaard 3-fasige 230 V IE2, IE3 en IE4 inductiemotoren aan. Bovendien kan hij ook permanente-magneetmotoren, borstelloze gelijkstroommotoren en synchrone reluctantiemotoren aansturen.
Standaard ingebouwd EMC-filter klasse C1
Een nadeel van hoogfrequent schakelende IGBT's is dat ze het elektrische netwerk vervuilen met hogere harmonische stoorsignalen (EMC-vervuiling). Om deze netwerkvervuiling te minimaliseren is standaard een EMC-filter klasse C1 ingebouwd. Dit blokkeert de vervuiling en vermindert storingen met andere elektronische apparaten die in de omgeving zijn geïnstalleerd. Het EMC-filter alleen is echter niet voldoende om alle storingen te elimineren. Naast het EMC-filter zijn een correcte installatie en bedrading vereist om storingen tot een minimum te beperken. Stroomkabels moeten altijd gescheiden worden van signaal- en netwerkkabels.
Een nadeel van hoogfrequent schakelende IGBT's is dat ze het elektrische netwerk vervuilen met hogere harmonische stoorsignalen (EMC-vervuiling). Om deze netwerkvervuiling te minimaliseren is standaard een EMC-filter klasse C1 ingebouwd. Dit blokkeert de vervuiling en vermindert storingen met andere elektronische apparaten die in de omgeving zijn geïnstalleerd. Het EMC-filter alleen is echter niet voldoende om alle storingen te elimineren. Naast het EMC-filter zijn een correcte installatie en bedrading vereist om storingen tot een minimum te beperken. Stroomkabels moeten altijd gescheiden worden van signaal- en netwerkkabels.
