Dubbele verschildruktransmitter | 0 tot 1 kPa | 24 VAC-VDC
Productbeschrijving

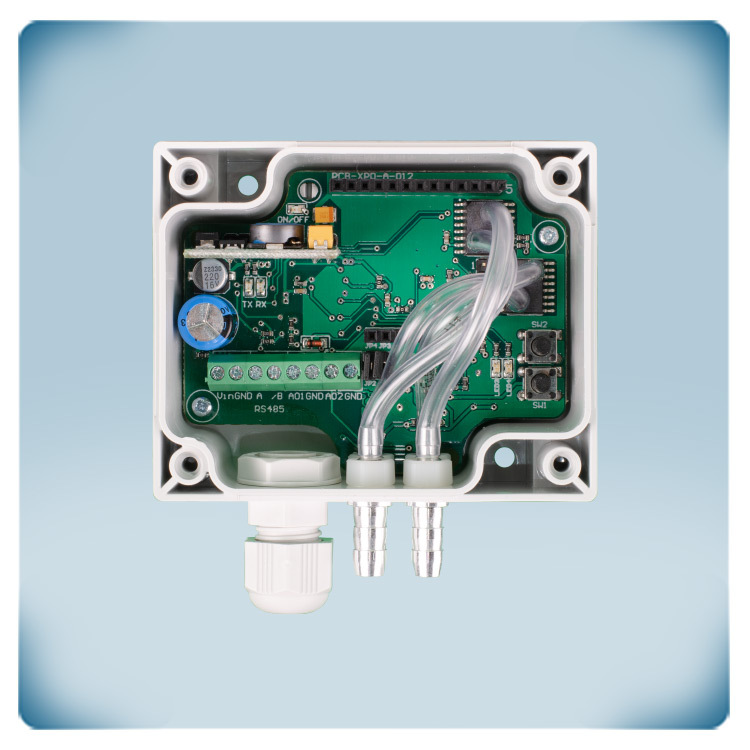

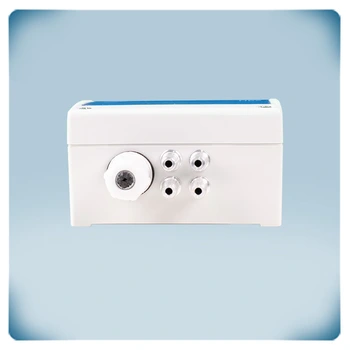

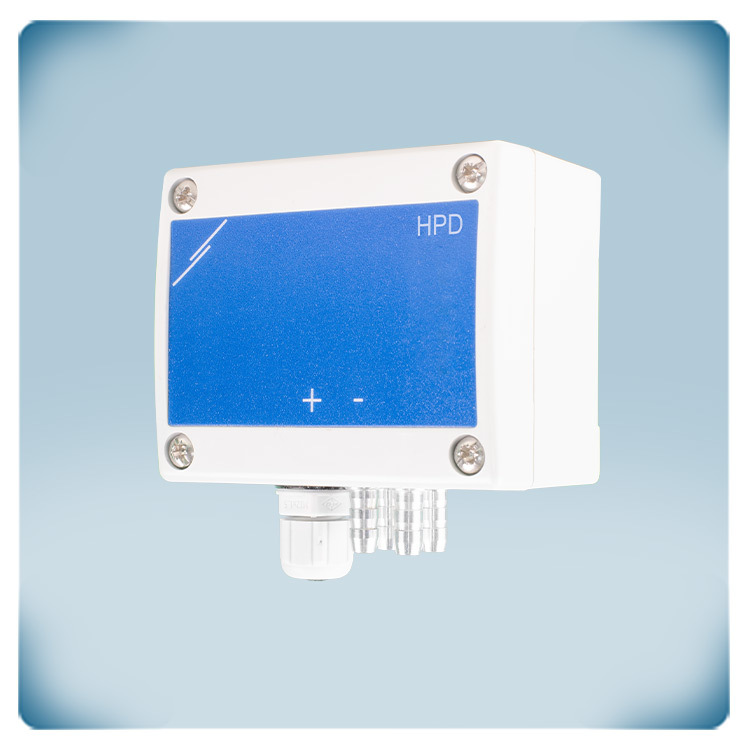

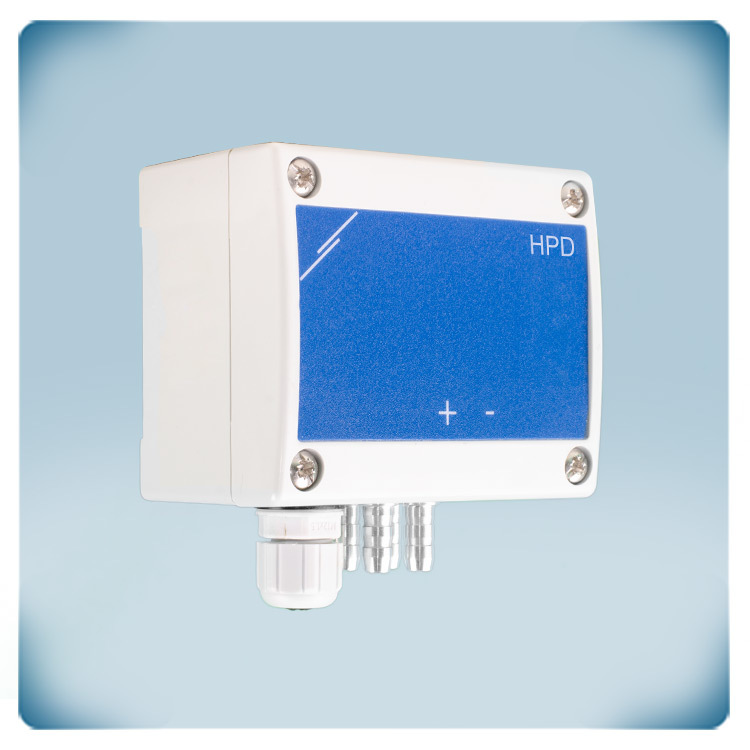

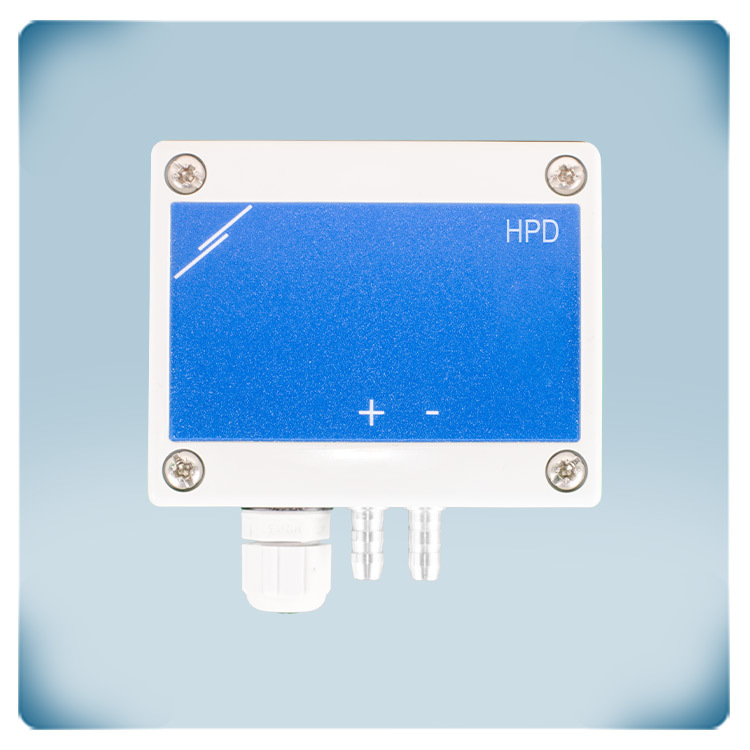

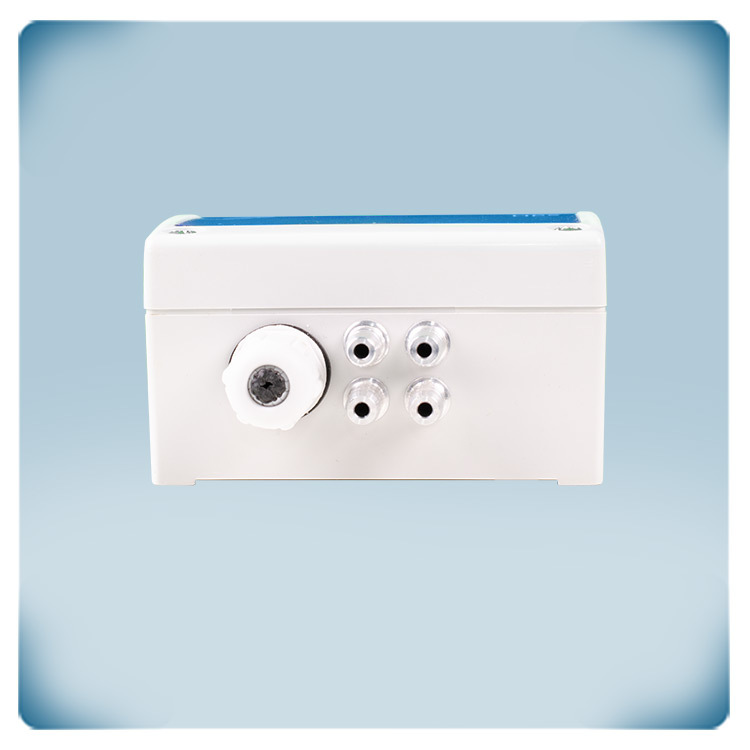

Deze dubbele HVAC-sensor meet de verschildruk binnen het bereik van 0 tot 1 kPa. Daarnaast kan je er ook het luchtdebiet mee meten. Er kunnen 2 sets drukslangen worden op aangesloten. Zodoende kunnen er tegelijkertijd 2 metingen uitgevoerd worden. De gemeten waarden zijn beschikbaar via de analoge uitgangen en via Modbus RTU-communicatie. Het uitvoertype van de analoge uitgangen is selecteerbaar tussen 0-10 VDC, 0-20 mA of 0-100% PWM . Het bereik en alle andere instellingen kunnen worden aangepast via Modbus RTU. Dit toestel werkt op 24 VAC of VDC voedingsspanning. Hij kan driedraads worden aangesloten wat goed van pas komt in bestaande situaties.
Documenten
Aanvullende specificaties en beschrijvingen
Meten of regelen?
Deze sensor zijn uitgangssignaal gaat proportioneel stijgen binnen het ingestelde bereik. Zou het om bvb CO2 of relatieve vochtigheid gaan, dan is het perfect mogelijk om op die manier bvb een klep of een ventilator te regelen. Hoe meer CO2, hoe meer ventilatie. Of hoe meer vocht, hoe verder de afzuigklep open gaat.
Als het echter om verschildruk gaat, is het weinig waarschijnlijk dat er proportioneel geregeld wordt. Meestal werkt een drukregeling niet binnen een bereik, maar eerder op een ingestelde waarde, een "setpunt". Een verschildrukregelaar gaat dan bvb een ventilator zodanig aansturen dat het ingestelde setpunt behouden blijft.
Aangezien dit toestel niet beschikt over een setpunt (maar wél over een bereik), is het dus geen regelaar, maar wél een sensor of transmitter. Meestal worden ze ingezet om de gemeten waarden door te geven naar een extern controle- of regelsysteem.

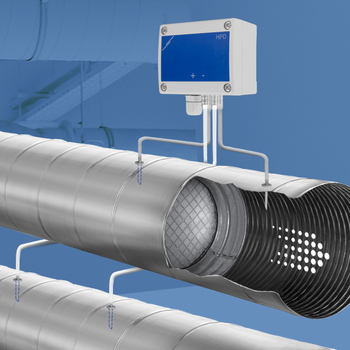

Verschildruk of luchtvolume?![verschildruk in 2 ventilatiekanalen meten](/Images/lazy-loaded-images.webp)
Technisch gezien meet deze sensor enkel de verschildruk [Pa]. Maar indien u beschikt u over de K-factor van uw ventilator, kan ook het luchtdebiet [m³/h] berekend worden. Het volstaat die K-factor in te geven in het daarvoor voorziene Modbusregister. Verder voert u gewoon een drukmeting uit. Dus met behulp van de aansluitsets PSET-PVC-200 of PSET-QF-200. Het luchtdebiet wordt automatisch uitgerekend en u kan het uitlezen via de Modbusregisters.
![verschildruk in 2 ventilatiekanalen meten](/nl/bestanden/artikel/afbeelding/beschrijving/hpd-g-1k0/hoe-eenvoudig-2-verschildrukken-meten.jpg)
Technisch gezien meet deze sensor enkel de verschildruk [Pa]. Maar indien u beschikt u over de K-factor van uw ventilator, kan ook het luchtdebiet [m³/h] berekend worden. Het volstaat die K-factor in te geven in het daarvoor voorziene Modbusregister. Verder voert u gewoon een drukmeting uit. Dus met behulp van de aansluitsets PSET-PVC-200 of PSET-QF-200. Het luchtdebiet wordt automatisch uitgerekend en u kan het uitlezen via de Modbusregisters.
2 Metingen
Deze sensor voert 2 metingen tegelijkertijd uit. Dus u zou bvb de verzadiging van 2 filters tegelijkertijd kunnen meten door het meten van de verschildruk over die filters.
Deze sensor voert 2 metingen tegelijkertijd uit. Dus u zou bvb de verzadiging van 2 filters tegelijkertijd kunnen meten door het meten van de verschildruk over die filters.
Analoge uitgang én Modbus
Om de door deze sensor gemeten waarde te kennen zijn er 2 mogelijkheden. Ofwel leest u deze uit in de Modbusregisters, ofwel leest u deze uit via de analoge uitgang. Deze geeft het gemeten drukverschil, het luchtdebiet of de luchtsnelheid proportioneel door. Het standaardbereik van deze sensor is 0 tot 10.000 Pa. Standaard stuurt de uitgang 0 V bij 0 Pa en 10 V bij 10 kPa. Dit bereik, het uitgangstype (0-10 VDC / 0-20 mA / 0-100% PWM) en alle andere instellingen kunnen worden aangepast via Modbus RTU .
Om de door deze sensor gemeten waarde te kennen zijn er 2 mogelijkheden. Ofwel leest u deze uit in de Modbusregisters, ofwel leest u deze uit via de analoge uitgang. Deze geeft het gemeten drukverschil, het luchtdebiet of de luchtsnelheid proportioneel door. Het standaardbereik van deze sensor is 0 tot 10.000 Pa. Standaard stuurt de uitgang 0 V bij 0 Pa en 10 V bij 10 kPa. Dit bereik, het uitgangstype (0-10 VDC / 0-20 mA / 0-100% PWM) en alle andere instellingen kunnen worden aangepast via Modbus RTU .
Het toestel werkt op 24 VAC of 24 VDC
De klemmen (V-) van de voeding en (GND) van de uitgang zijn intern doorverbonden. Dit betekent dat er enkel 3-draads mag gewerkt worden. Dit maakt deze transmitter geschikt voor gebruik in bestaande 3-draads installaties.
Behuizing van hoge kwaliteit

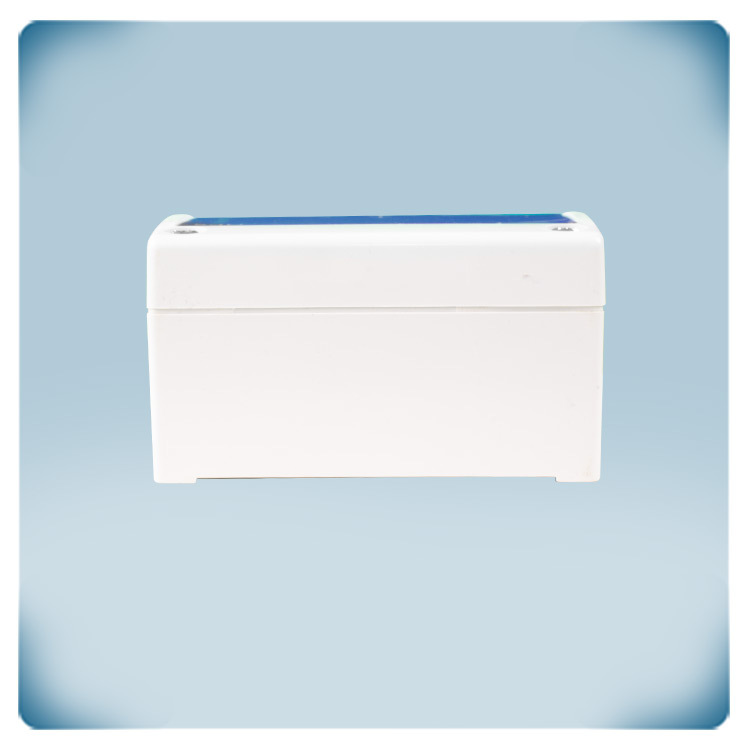

De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is hittebestendig en biedt een goede bescherming tegen stoten. De aansluitingen voor de drukleidingen zijn gemaakt van aluminium. De behuizing biedt een IP65-bescherming tegen het binnendringen van vuil en water. Deze sensor kan aan de wand worden gemonteerd.
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is hittebestendig en biedt een goede bescherming tegen stoten. De aansluitingen voor de drukleidingen zijn gemaakt van aluminium. De behuizing biedt een IP65-bescherming tegen het binnendringen van vuil en water. Deze sensor kan aan de wand worden gemonteerd.
