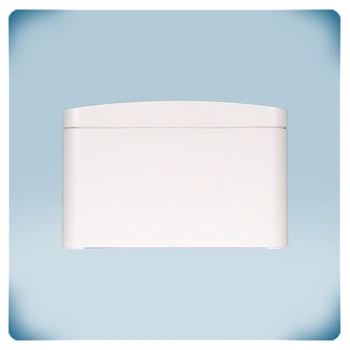

Digitale residentiële regelaar | witte behuizing
Productbeschrijving
De RDCV EC-regelaar is een residentiële HVAC-regelaar die u de perfecte regeling bezorgt om EC-ventilatoren, verlichting, klepaandrijvingen of andere toepassingen te bedienen via een analoog of PWM stuursignaal. Dit uitgangssignaal is te begrenzen tussen een instelbaar minimum en maximumwaarde. Dit toestel is zowel een PI-regeling voor vraagsturing, als een EC-snelheidsregelaar met ongeziene instelmogelijkheden. Als PI-regelaar heeft u beschikking over een instelbaar setpunt en kan u hem koppelen aan de meeste Sentera sensoren. In manuele Modus, werkt de RDCV als een super uitgeruste potentiometer. De instellingen zijn eenvoudig aan te passen, ofwel door middel van de 3-knops interface 7-segment display LED-display ofwel door middel van de 3SModbus softwaretoepassing.
Aanvullende specificaties en beschrijvingen
Een digitale potentiometer?
In de HVAC-wereld worden potentiometers onder andere gebruikt om stuursignalen te leveren voor EC-motoren.
Het zijn dus eigenlijk ook snelheidsregelaars voor EC-motoren. Op zich is een potentiometer, of regelbare weerstand, steeds analoog.
Dankzij de ingebouwde processor is de RDCV echter een EC-snelheidsregelaar boordevol extra mogelijkheden:
- Instelbare minimum- en maximum waarden
- Uitgang traploos of in 2 tot 10 stappen
- Stuursignaal te kiezen uit 0-10 VDC, 0-20 mA, 0-100% PWM
- Instelbare startwaarde zowel lineair (bvb 5 VDC) als stap (bvb stap 3)
- De uitlezing op het LED scherm kan geschakeld worden tussen de uitgangswaarde en de gekozen stap
- Modbus RTU (RS485) communicatie voor integratie met een gebouwbeheersysteem (GBS)
- Een gebruikersvriendelijk menu met 3-cijferig, 7-segment LED display en een 3- toetsen interface
- Een, nog uitgebreider, menu is beschikbaar via de gratis 3SModbus software
- Geschikt voor in- of opbouwmontage
Of een PI-regelaar voor vraagsturing!
De functie van "potentiometer" of "EC-snelheidsregelaar" is dan ook slechts 1 van de 2 werkingsmodi van de RDCV. In combinatie met een selectie van de Sentera sensoren, kan hij eveneens gebruikt worden als PI-regelaar. Concreet betekent dit dat je een setpunt kan ingeven voor de meetwaarde van de aangesloten sensor. De uitgang van de RDCV zal de EC-ventilator dan intelligent aansturen om de instelwaarde zo efficient mogelijk te bereiken.
Kenmerken automatische mode (in combinatie met een sensor):
- Instelbaar setpunt voor temperatuur, relatieve vochtigheid, CO2, luchtkwaliteit, verschildruk
- Setpunt voor PI controle of directe aansturing met een vaste hysteresis.
- De uitlezing van het scherm kan schakelen tussen de gemeten waarde en de uitgangswaarde
- De gebruiker kan ten allen tijde de uitgang gedurende een vaste tijd handmatig overschrijven
- Instelbare minimum- en maximum waarden
- Stuursignaal te kiezen uit 0-10 VDC, 0-20 mA, 0-100% PWM
- Modbus RTU (RS485) communicatie voor integratie met een gebouwbeheersysteem (GBS)
- Een gebruikersvriendelijk menu met 3-cijferig, 7-segment LED display en een 3- toetsen interface
- Een, nog uitgebreider, menu is beschikbaar via de gratis 3SModbus software
- Geschikt voor in- of opbouwmontage
