Product fiche
Converter analoog of temperatuur naar Modbus RTU
Productbeschrijving

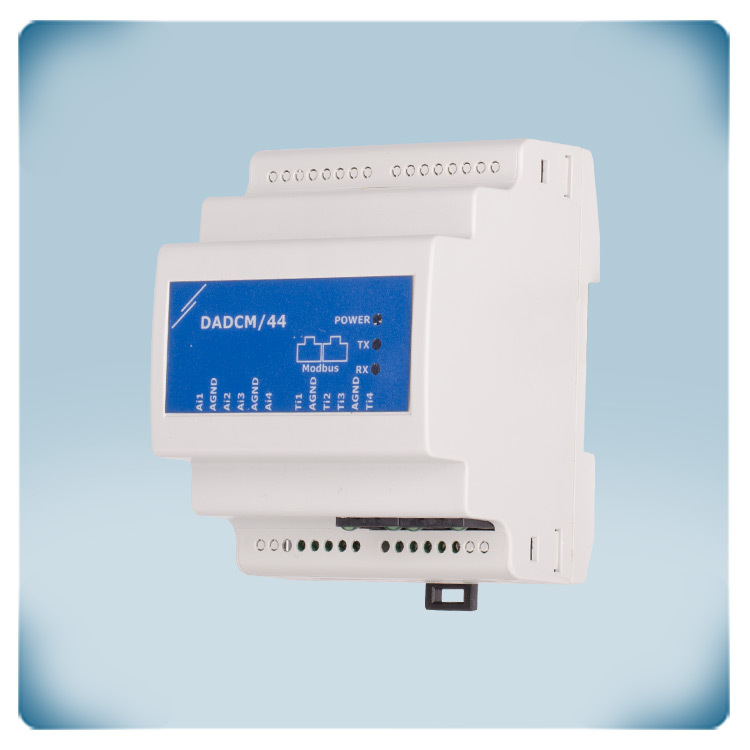

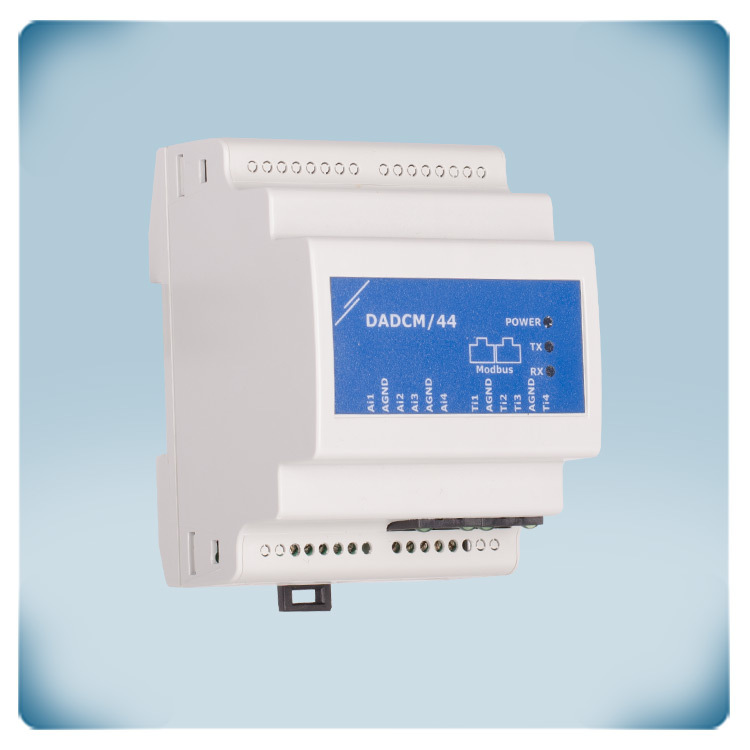

Analoog / temperatuur naar Modbus RTU converter geschikt voor DIN-railmontage. 4 x Analoge / modulerende ingang (0-10 VDC / 0-20 mA / PWM) en 4 x temperatuuringang (PT500 of PT1000). Voeding via 'Power over Modbus': zowel voedingsspanning als Modbus RTU-communicatie via één RJ45-connector. Stroomverbruik: 1 W (24 VDC).
Aanvullende specificaties en beschrijvingen
Hoe werkt het?
Sentera-apparaten communiceren met elkaar via het Modbus RTU-communicatieprotocol, dat gebruik maakt van RS485-technologie. In sommige gevallen is het nodig om communicatie tot stand te brengen met niet-Sentera producten, zoals klepactuators en EC ventilatoren. Deze externe apparaten kunnen naadloos worden aangesloten via de DADCM-44 module.
Externe apparaten verzenden gegevens via de 4 analoge ingangen en 4 temperatuuringangen die deze module levert. Standaard zijn de analoge ingangen geconfigureerd voor 0-10 VDC ingangssignalen. Je kunt het ingangstype echter aanpassen via het Modbus RTU-protocol. Voor de vier analoge ingangen kun je kiezen tussen 0-10 VDC en 0-20 mA signalen. De vier temperatuuringangen gebruiken het signaal van PT500- of PT1000-sondes.
De waarden van de inkomende analoge en temperatuuringangssignalen worden omgezet in waarden die zijn opgeslagen in acht Modbus ingangsregisters, die kunnen worden gelezen door een Modbus Master toestel.
Sentera-apparaten communiceren met elkaar via het Modbus RTU-communicatieprotocol, dat gebruik maakt van RS485-technologie. In sommige gevallen is het nodig om communicatie tot stand te brengen met niet-Sentera producten, zoals klepactuators en EC ventilatoren. Deze externe apparaten kunnen naadloos worden aangesloten via de DADCM-44 module.
Externe apparaten verzenden gegevens via de 4 analoge ingangen en 4 temperatuuringangen die deze module levert. Standaard zijn de analoge ingangen geconfigureerd voor 0-10 VDC ingangssignalen. Je kunt het ingangstype echter aanpassen via het Modbus RTU-protocol. Voor de vier analoge ingangen kun je kiezen tussen 0-10 VDC en 0-20 mA signalen. De vier temperatuuringangen gebruiken het signaal van PT500- of PT1000-sondes.
De waarden van de inkomende analoge en temperatuuringangssignalen worden omgezet in waarden die zijn opgeslagen in acht Modbus ingangsregisters, die kunnen worden gelezen door een Modbus Master toestel.
Over Modbus RTU
Modbus RTU over RS485 is een veelgebruikt serieel communicatieprotocol dat gegevensoverdracht tussen apparaten mogelijk maakt via een serieel communicatienetwerk met RS485-technologie. Modbus RTU wordt vaak gebruikt in industriële en automatiseringstoepassingen om de uitwisseling van gegevens tussen verschillende apparaten, zoals sensoren, controllers en actuatoren, op een betrouwbare en gestandaardiseerde manier te vergemakkelijken.
De DADCM-44 analoog naar Modbus converter is een toestel dat ontworpen is om analoge signalen te integreren in een Modbus communicatienetwerk. Het zet analoge signalen van sensoren of andere apparaten om in digitale Modbus-registers voor bewakings- en besturingsdoeleinden. De converter interfacet met analoge ingangssignalen, digitaliseert ze en communiceert de digitale gegevens via het Modbus protocol. De converter werkt meestal als een Modbus Slave-apparaat, waardoor gegevens kunnen worden gelezen of geschreven via Modbus-functiecodes.
Modbus RTU over RS485 is een veelgebruikt serieel communicatieprotocol dat gegevensoverdracht tussen apparaten mogelijk maakt via een serieel communicatienetwerk met RS485-technologie. Modbus RTU wordt vaak gebruikt in industriële en automatiseringstoepassingen om de uitwisseling van gegevens tussen verschillende apparaten, zoals sensoren, controllers en actuatoren, op een betrouwbare en gestandaardiseerde manier te vergemakkelijken.
De DADCM-44 analoog naar Modbus converter is een toestel dat ontworpen is om analoge signalen te integreren in een Modbus communicatienetwerk. Het zet analoge signalen van sensoren of andere apparaten om in digitale Modbus-registers voor bewakings- en besturingsdoeleinden. De converter interfacet met analoge ingangssignalen, digitaliseert ze en communiceert de digitale gegevens via het Modbus protocol. De converter werkt meestal als een Modbus Slave-apparaat, waardoor gegevens kunnen worden gelezen of geschreven via Modbus-functiecodes.
Vereenvoudigde bedrading
Modbus RTU-communicatie en de 24 VDC voeding voor deze module verlopen allebei via de RJ45-aansluiting, met een standaard Ethernetkabel. Je kunt ook je eigen kabel met RJ45-connector maken.

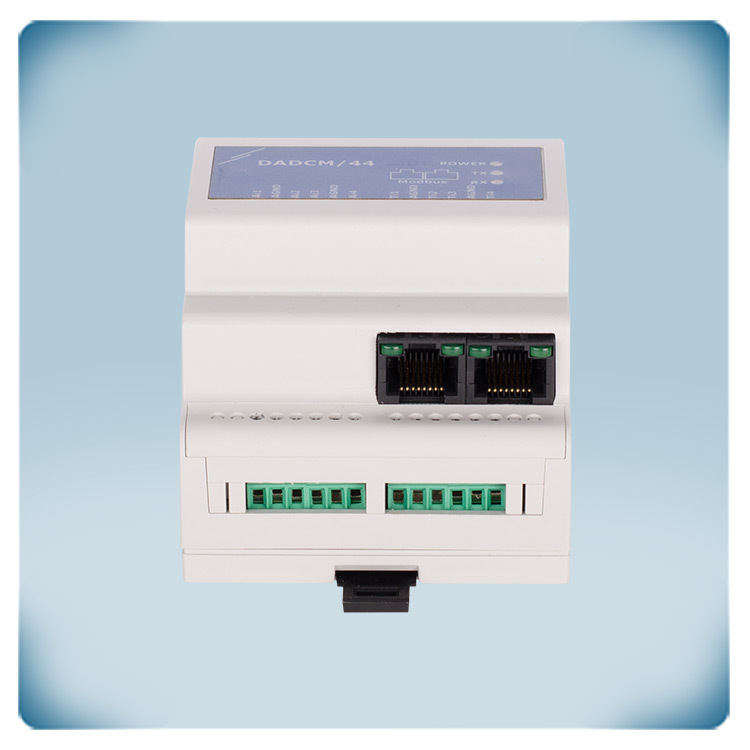

Het is essentieel om de juiste voedings- en bedradingsnormen in acht te nemen bij gebruik van een 24 VDC Power over Modbus (PoM) voeding om een veilige en betrouwbare werking te garanderen. Het toestel is uitgerust met twee RJ45-aansluitingen: een voor PoM en een voor aansluiting op andere Modbus-modules. Voor de voeding van de converter is een speciaal ontworpen DIN rail gemonteerde 24 VDC voedingsmodule beschikbaar.
Modbus RTU-communicatie en de 24 VDC voeding voor deze module verlopen allebei via de RJ45-aansluiting, met een standaard Ethernetkabel. Je kunt ook je eigen kabel met RJ45-connector maken.
Het is essentieel om de juiste voedings- en bedradingsnormen in acht te nemen bij gebruik van een 24 VDC Power over Modbus (PoM) voeding om een veilige en betrouwbare werking te garanderen. Het toestel is uitgerust met twee RJ45-aansluitingen: een voor PoM en een voor aansluiting op andere Modbus-modules. Voor de voeding van de converter is een speciaal ontworpen DIN rail gemonteerde 24 VDC voedingsmodule beschikbaar.
LED-indicatoren

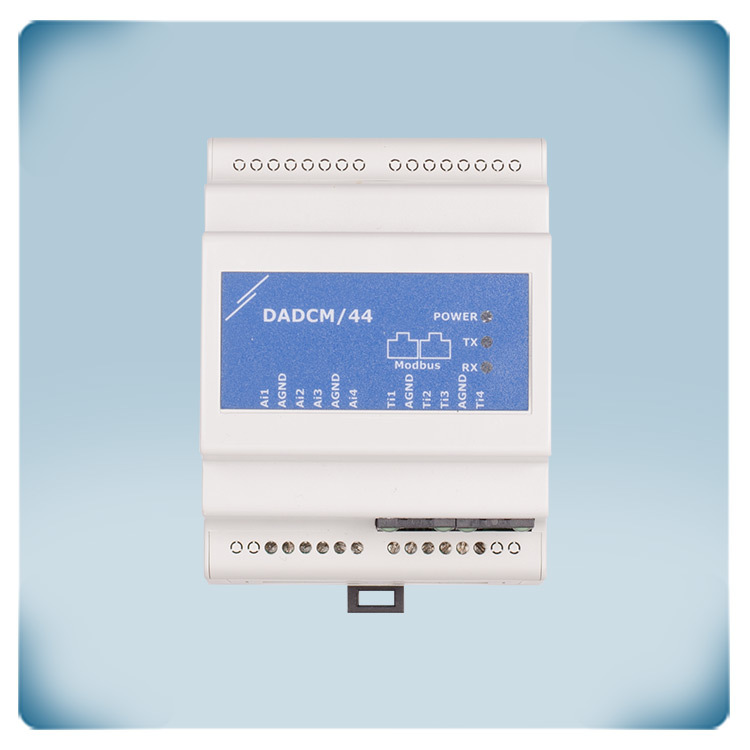

De unit heeft standaard drie groene LED-indicatoren op de behuizing die de voedingsstatus, gegevensoverdracht en gegevensontvangst aangeven. Elk van de twee RJ45-aansluitingen heeft twee groene LED's die knipperen om actieve Modbus RTU-communicatie aan te geven.
De unit heeft standaard drie groene LED-indicatoren op de behuizing die de voedingsstatus, gegevensoverdracht en gegevensontvangst aangeven. Elk van de twee RJ45-aansluitingen heeft twee groene LED's die knipperen om actieve Modbus RTU-communicatie aan te geven.
DIN rail behuizing

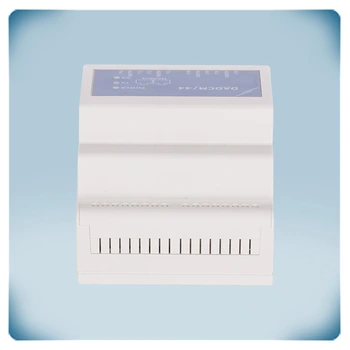

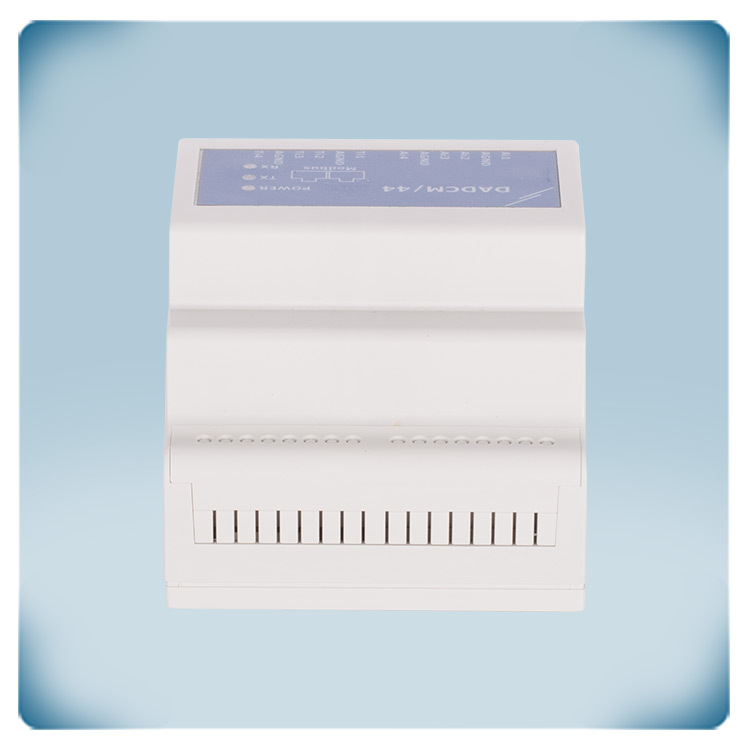

DIN-rail behuizingen zijn speciaal ontworpen om elektronische of elektrische componenten op een DIN-rail in een schakelkast of bedieningspaneel te monteren en te beschermen. Deze behuizingen worden vaak gebruikt in industriële en automatiseringsomgevingen om verschillende apparaten te beveiligen en te organiseren. Net als andere DIN-rail behuizingen is de DADCM-44 behuizing compact en eenvoudig te installeren. De behuizing wordt in eigen huis geproduceerd om kwaliteit en duurzaamheid te garanderen en de installatie is eenvoudig: monteer het apparaat op de rail en vergrendel het met de clip aan de onderkant van het apparaat.
De behuizing heeft een IP30 beschermingsgraad, wat betekent dat hij bescherming biedt tegen vuil en stof. De behuizing is gemaakt van een hoogwaardig PC-ABS kunststofmengsel dat de sterkte en hittebestendigheid van PC combineert met de buigzaamheid en verwerkbaarheid van ABS.
DIN-rail behuizingen zijn speciaal ontworpen om elektronische of elektrische componenten op een DIN-rail in een schakelkast of bedieningspaneel te monteren en te beschermen. Deze behuizingen worden vaak gebruikt in industriële en automatiseringsomgevingen om verschillende apparaten te beveiligen en te organiseren. Net als andere DIN-rail behuizingen is de DADCM-44 behuizing compact en eenvoudig te installeren. De behuizing wordt in eigen huis geproduceerd om kwaliteit en duurzaamheid te garanderen en de installatie is eenvoudig: monteer het apparaat op de rail en vergrendel het met de clip aan de onderkant van het apparaat.
De behuizing heeft een IP30 beschermingsgraad, wat betekent dat hij bescherming biedt tegen vuil en stof. De behuizing is gemaakt van een hoogwaardig PC-ABS kunststofmengsel dat de sterkte en hittebestendigheid van PC combineert met de buigzaamheid en verwerkbaarheid van ABS.
