CO2 sensor | wandmontage | LED indicatoren | 24 VDC - PoM
Productbeschrijving
Temperatuur, relatieve vochtigheid, CO2 en omgevingslicht worden allemaal gemeten door deze transmitter. Het CO2-niveau wordt visueel aangegeven door de groene, gele en rode LED-indicatoren.
De voedingsspanning is 24 V DC en kan worden aangesloten via de aansluitklemmen of de RJ45-connector. De meetwaarden worden gecommuniceerd via drie analoge uitgangen en Modbus RTU.
Het uitgangstype is standaard ingesteld op 0-10 V, maar er zijn verschillende uitgangstypen beschikbaar. Detectie van omgevingslicht wordt in veel toepassingen gebruikt om het ventilatiesysteem te regelen op basis van de bezetting van de ruimte. Via Modbus RTU-communicatie kunnen alle instellingen worden aangepast.
Het CO2-sensorelement kan worden vervangen. De lichtintensiteit van de LED's die worden gebruikt voor statusindicatie kan ook worden aangepast. Deze CO2-meter wordt vaak gebruikt in scholen, kantoorgebouwen, restaurants en andere openbare ruimten om het kooldioxidegehalte te meten en ervoor te zorgen dat er voldoende verse lucht in de ruimte wordt toegevoerd.
Documenten
Aanvullende specificaties en beschrijvingen
Mensen produceren CO2 of kooldioxide tijdens het ademen. Daarom is de CO2-concentratie een goede indicator voor de bezettingsgraad en het activiteitenniveau in een ruimte. Hoe hoger de bezettingsgraad of het activiteitenniveau, hoe meer verse lucht er nodig is om een goede binnenluchtkwaliteit te behouden. Daarom worden CO2-sensoren in veel toepassingen gebruikt als indicator voor de ventilatiebehoefte. Naast CO2 meet deze sensor ook de temperatuur, relatieve vochtigheid en het omgevingslichtniveau. De gemeten temperatuur, relatieve vochtigheid en CO2-niveau zijn beschikbaar via de drie analoge uitgangen en via Modbus RTU-communicatie. Het dauwpunt en het omgevingslichtniveau zijn beschikbaar via Modbus RTU-communicatie.
Deze sensor heeft drie analoge uitgangen. Elke uitgang verzendt een van de meetwaarden. Standaard verzendt uitgang 1 bijvoorbeeld 0 Volt bij 0 °C en 10 Volt bij 50 °C. Elke uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur, vochtigheid of CO2-concentratie. De gemeten temperatuur is beschikbaar via uitgang 1, de relatieve vochtigheid via uitgang 2 en de CO2-concentratie via uitgang 3. Standaard is het uitgangstype 0-10 Volt. Andere uitgangstypes kunnen worden geselecteerd via de Modbus holding registers.

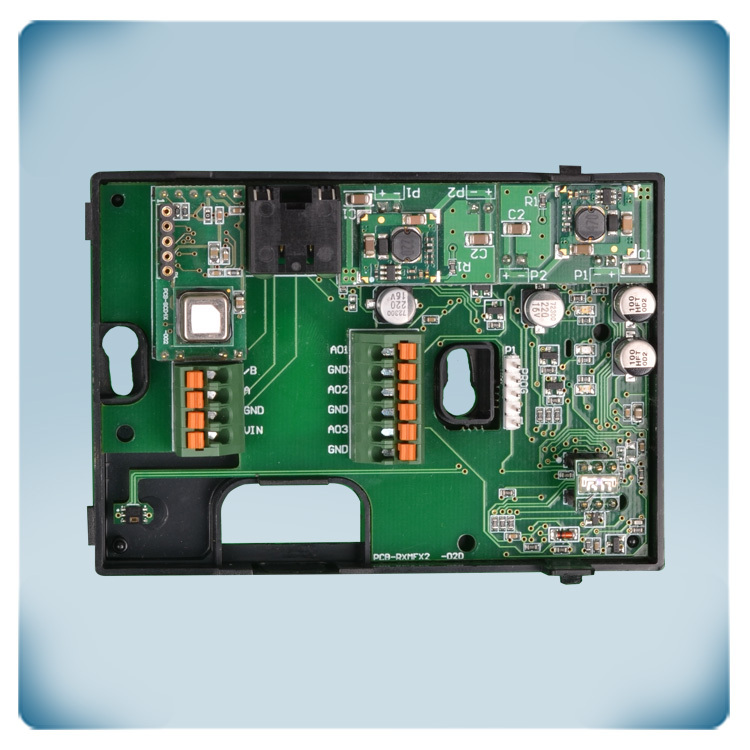

Bij deze sensor heb je de keuze om hem aan te sluiten via de veerklemmen of via de RJ45-connector. De voedingsspanning en Modbus RTU-communicatie kunnen worden aangesloten via de RJ45-connector. Via de klemmenstroken kun je de uitgangen, de Modbus RTU-communicatie en de voedingsspanning aansluiten. Sluit de voedingsspanning nooit tegelijkertijd aan via de RJ45-connector en de aansluitklemmen. De voedingsspanning is 24 V DC. De massaklemmen van de voeding (V-) en de uitgang (GND) zijn intern niet verbonden. Dit betekent dat een 4-draads kabel nodig is om deze sensor aan te sluiten. De meeste 24 V DC voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een 24 V DC voedingsspanning verhoogt de veiligheid en betrouwbaarheid van je installatie.
Fotoakoestische sensoren zijn zeer gevoelig en specifiek, waardoor ze nuttig zijn voor de detectie van verschillende gassen zoals verontreinigende stoffen, sporengassen en vluchtige organische verbindingen. Het gebruik van specifieke infrarode golflengtes die overeenkomen met de absorptielijnen van CO2 zorgt ervoor dat interferentie van andere gassen tot een minimum wordt beperkt. Het zelfkalibrerende algoritme ABC logica is standaard ingeschakeld. Dit algoritme is ontworpen voor gebruik in toepassingen waar de CO2-concentratie minstens één keer (15 minuten) in een periode van 7 dagen daalt tot buiten de omgevingscondities (400 ppm), wat typisch is voor periodes van niet bezetting van ruimtes . De sensor bereikt zijn operationele nauwkeurigheid na 25 uur continue werking in een toestand waarin hij wordt blootgesteld aan omgevingsreferentieniveaus van lucht met 400 ppm ± 10 ppm CO2.
Deze sensor kan binnenshuis op een muur of een oppervlak worden gemonteerd. De montagegaten zijn ontworpen voor standaard Europese wandmontagedozen. Er zijn twee schroeven nodig om de sensor aan de wandmontagedoos te bevestigen. De sensorbehuizing omsluit de wandmontagedoos volledig. Houd de sensor uit direct zonlicht voor optimale prestaties.
De behuizing is ontworpen voor gebruik binnenshuis. Hij biedt IP30-bescherming tegen het binnendringen van stof en vocht. De behuizing is ontworpen en geproduceerd in eigen huis bij Sentera Plastics. Hij is uitzonderlijk sterk dankzij het gebruik van hoogwaardige r-ABS-kunststof. Dankzij het eigentijdse moderne ontwerp kan deze sensor in de meeste interieurstijlen worden gebruikt.
