CE conformiteit verklaring
CO2 sensor | wandmontage | LED's | 24 VDC
Productbeschrijving
Sensoren voor temperatuur, relatieve vochtigheid, CO2 en omgevingslicht voor HVAC-systemen. Deze koolstofdioxidesensor wordt meestal gebruikt om het CO2 niveau in scholen, kantoren, restaurants, enz. te controleren.
Het CO2 niveau wordt visueel aangegeven door de groene, gele en rode LED indicatoren. De LED's die worden gebruikt voor statusindicatie hebben instelbare lichtniveaus.
Via Modbus RTU-communicatie en drie analoge uitgangen worden de meetwaarden doorgegeven. Het uitgangstype is standaard 0-10 Volt. Er zijn verschillende typen uitgangen beschikbaar. Het ventilatiesysteem kan worden geregeld op basis van de bezetting van de ruimte met behulp van omgevingslichtdetectie.
24 V DC is de voedingsspanning. Via Modbus RTU-communicatie kunnen alle parameterinstellingen worden aangepast.
Aanvullende specificaties en beschrijvingen
Fotoakoestische detectietechnologie
Mensen produceren CO2 of koolstofdioxide tijdens het ademen. Daarom is de CO2-concentratie een goede indicator voor de bezettingsgraad en het activiteitenniveau in een ruimte. In veel toepassingen worden CO2 sensoren gebruikt als indicator voor de ventilatiebehoefte. Deze HVAC-transmitter biedt een duidelijke, visuele indicatie van het CO2-niveau via de groene, gele en rode LED. De groene LED geeft aan dat het CO2-niveau binnen bereik is - er is voldoende toevoer van verse lucht. Als het CO2-niveau in het waarschuwingsbereik komt, gaat de gele LED branden. Rood betekent dat het CO2-niveau te hoog is of dat er onvoldoende toevoer van verse lucht is. De gemeten temperatuur, relatieve vochtigheid, CO2 en het omgevingslichtniveau zijn beschikbaar via Modbus RTU. Er wordt gebruik gemaakt van fotoakoestische sensortechnologie om het CO2-niveau te meten. Dit maakt de sensor zeer gevoelig en specifiek, waardoor hij bruikbaar is voor de detectie van verschillende gassen. Het gebruik van specifieke infrarode golflengten die overeenkomen met CO2-absorptielijnen zorgt ervoor dat interferentie van andere gassen tot een minimum wordt beperkt.
Mensen produceren CO2 of koolstofdioxide tijdens het ademen. Daarom is de CO2-concentratie een goede indicator voor de bezettingsgraad en het activiteitenniveau in een ruimte. In veel toepassingen worden CO2 sensoren gebruikt als indicator voor de ventilatiebehoefte. Deze HVAC-transmitter biedt een duidelijke, visuele indicatie van het CO2-niveau via de groene, gele en rode LED. De groene LED geeft aan dat het CO2-niveau binnen bereik is - er is voldoende toevoer van verse lucht. Als het CO2-niveau in het waarschuwingsbereik komt, gaat de gele LED branden. Rood betekent dat het CO2-niveau te hoog is of dat er onvoldoende toevoer van verse lucht is. De gemeten temperatuur, relatieve vochtigheid, CO2 en het omgevingslichtniveau zijn beschikbaar via Modbus RTU. Er wordt gebruik gemaakt van fotoakoestische sensortechnologie om het CO2-niveau te meten. Dit maakt de sensor zeer gevoelig en specifiek, waardoor hij bruikbaar is voor de detectie van verschillende gassen. Het gebruik van specifieke infrarode golflengten die overeenkomen met CO2-absorptielijnen zorgt ervoor dat interferentie van andere gassen tot een minimum wordt beperkt.
Drie analoge uitgangen om de gemeten waarden door te geven
Deze sensor heeft drie analoge 0-10 Volt uitgangen. Elke uitgang verzendt een van de meetwaarden. Standaard verzendt uitgang 1 bijvoorbeeld 0 Volt bij 0 °C en 10 Volt bij 50 °C. Elke uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur, vochtigheid of CO2-concentratie. De gemeten temperatuur is beschikbaar via uitgang 1, de relatieve vochtigheid via uitgang 2 en de CO2-concentratie via uitgang 3. Standaard is het uitgangstype 0-10 Volt. Andere uitgangstypes kunnen worden geselecteerd via de Modbus holding registers.
Deze sensor heeft drie analoge 0-10 Volt uitgangen. Elke uitgang verzendt een van de meetwaarden. Standaard verzendt uitgang 1 bijvoorbeeld 0 Volt bij 0 °C en 10 Volt bij 50 °C. Elke uitgangswaarde varieert proportioneel in functie van de gemeten temperatuur, vochtigheid of CO2-concentratie. De gemeten temperatuur is beschikbaar via uitgang 1, de relatieve vochtigheid via uitgang 2 en de CO2-concentratie via uitgang 3. Standaard is het uitgangstype 0-10 Volt. Andere uitgangstypes kunnen worden geselecteerd via de Modbus holding registers.
Visuele weergave van de gemeten waarde
Deze HVAC transmitter biedt een duidelijke, visuele indicatie van het CO2 niveau via de groene, gele en rode LED. De groene LED geeft aan dat het CO2 niveau binnen bereik is - er is voldoende toevoer van verse lucht. Als het CO2 niveau in het waarschuwingsbereik komt, gaat de gele LED branden. Rood betekent: CO2 buiten bereik of onvoldoende toevoer van verse lucht. De bereiken kunnen worden aangepast via de Modbus-registers. De LED-indicatoren kunnen de status van een van de drie meetwaarden weergeven, standaard CO2.
Deze HVAC transmitter biedt een duidelijke, visuele indicatie van het CO2 niveau via de groene, gele en rode LED. De groene LED geeft aan dat het CO2 niveau binnen bereik is - er is voldoende toevoer van verse lucht. Als het CO2 niveau in het waarschuwingsbereik komt, gaat de gele LED branden. Rood betekent: CO2 buiten bereik of onvoldoende toevoer van verse lucht. De bereiken kunnen worden aangepast via de Modbus-registers. De LED-indicatoren kunnen de status van een van de drie meetwaarden weergeven, standaard CO2.
4-draads aansluiting
De veerklemmen verminderen de bedradings- en installatietijd. Ze maken routineonderhoud overbodig en garanderen een betrouwbaar contact voor massieve of gevlochten draden. De voedingsspanning is 24 VDC. De massaklemmen van de voeding (V-) en uitgang (GND) zijn intern niet aangesloten. Dit betekent dat een 4-aderige kabel nodig is om deze sensor aan te sluiten. Twee draden voor de voedingsspanning en (minimaal) twee draden om de uitgang(en) aan te sluiten. De meeste 24 VDC voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een 24 VDC voedingsspanning verhoogt de veiligheid en betrouwbaarheid van je installatie.
De veerklemmen verminderen de bedradings- en installatietijd. Ze maken routineonderhoud overbodig en garanderen een betrouwbaar contact voor massieve of gevlochten draden. De voedingsspanning is 24 VDC. De massaklemmen van de voeding (V-) en uitgang (GND) zijn intern niet aangesloten. Dit betekent dat een 4-aderige kabel nodig is om deze sensor aan te sluiten. Twee draden voor de voedingsspanning en (minimaal) twee draden om de uitgang(en) aan te sluiten. De meeste 24 VDC voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een 24 VDC voedingsspanning verhoogt de veiligheid en betrouwbaarheid van je installatie.
Zelfkalibrerend om sensordrift te compenseren
Het ABC logica zelfkalibrerend algoritme is standaard ingeschakeld. Dit algoritme is bedoeld voor gebruik in toepassingen waar de CO2-concentratie minstens eenmaal (15 minuten) in een periode van 7 dagen daalt tot buiten de omgevingscondities (400 ppm), zoals gebruikelijk is tijdens perioden zonder bezetting. De sensor zal de operationele nauwkeurigheid bereiken na 25 uur continue werking bij blootstelling aan 400 ppm 10 ppm CO2
Het ABC logica zelfkalibrerend algoritme is standaard ingeschakeld. Dit algoritme is bedoeld voor gebruik in toepassingen waar de CO2-concentratie minstens eenmaal (15 minuten) in een periode van 7 dagen daalt tot buiten de omgevingscondities (400 ppm), zoals gebruikelijk is tijdens perioden zonder bezetting. De sensor zal de operationele nauwkeurigheid bereiken na 25 uur continue werking bij blootstelling aan 400 ppm 10 ppm CO2

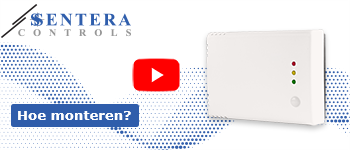

Opbouwsensor geïnstalleerd op wandcontactdoos
Deze sensor kan binnenshuis op een muur of op een oppervlak worden geïnstalleerd. De montagegaten zijn aangepast aan standaard Europese wandmontagedozen. De sensor kan met twee schroeven aan de wandmontagedoos worden bevestigd. De sensorbehuizing bedekt de volledige wandmontagedoos. Voor optimale prestaties moet de sensor worden beschermd tegen direct zonlicht.
Deze sensor kan binnenshuis op een muur of op een oppervlak worden geïnstalleerd. De montagegaten zijn aangepast aan standaard Europese wandmontagedozen. De sensor kan met twee schroeven aan de wandmontagedoos worden bevestigd. De sensorbehuizing bedekt de volledige wandmontagedoos. Voor optimale prestaties moet de sensor worden beschermd tegen direct zonlicht.
Behuizing met eigentijds ontwerp
De behuizing is ontworpen voor gebruik binnenshuis. Hij biedt IP30-bescherming tegen het binnendringen van stof en vocht. De behuizing is uitzonderlijk sterk dankzij het gebruik van hoogwaardige r-ABS-kunststof. Dankzij het eigentijdse moderne ontwerp kan deze sensor in de meeste interieurstijlen worden gebruikt.
De behuizing is ontworpen voor gebruik binnenshuis. Hij biedt IP30-bescherming tegen het binnendringen van stof en vocht. De behuizing is uitzonderlijk sterk dankzij het gebruik van hoogwaardige r-ABS-kunststof. Dankzij het eigentijdse moderne ontwerp kan deze sensor in de meeste interieurstijlen worden gebruikt.
