Product fiche

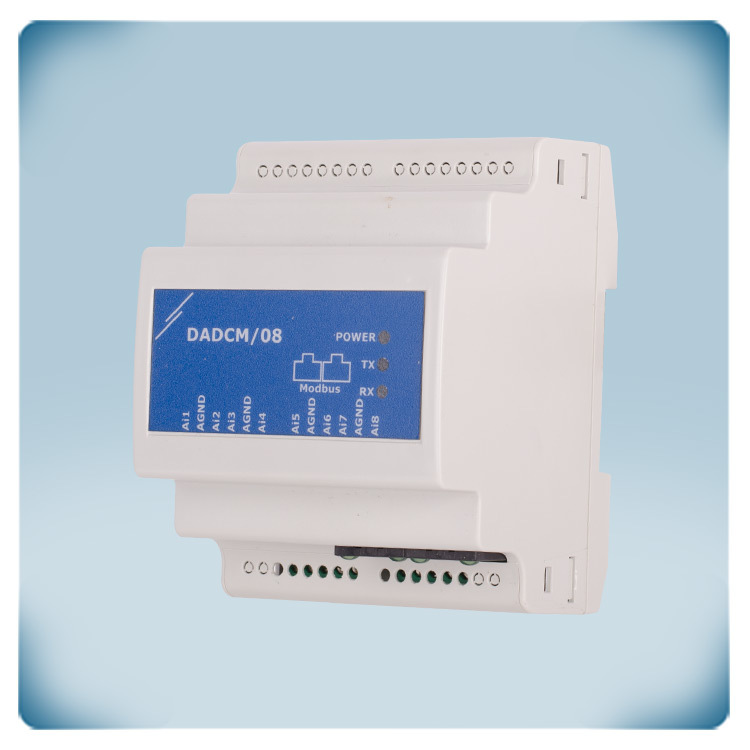

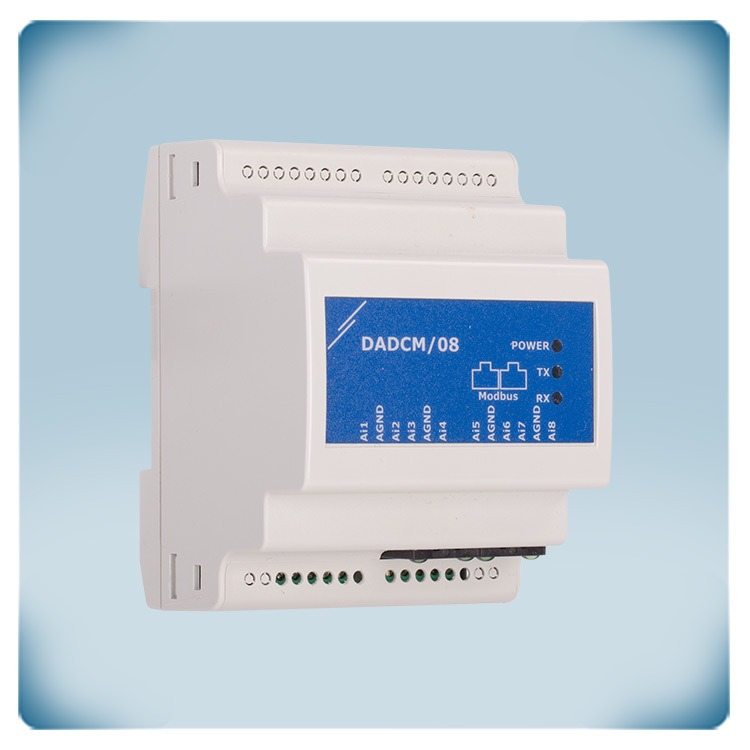

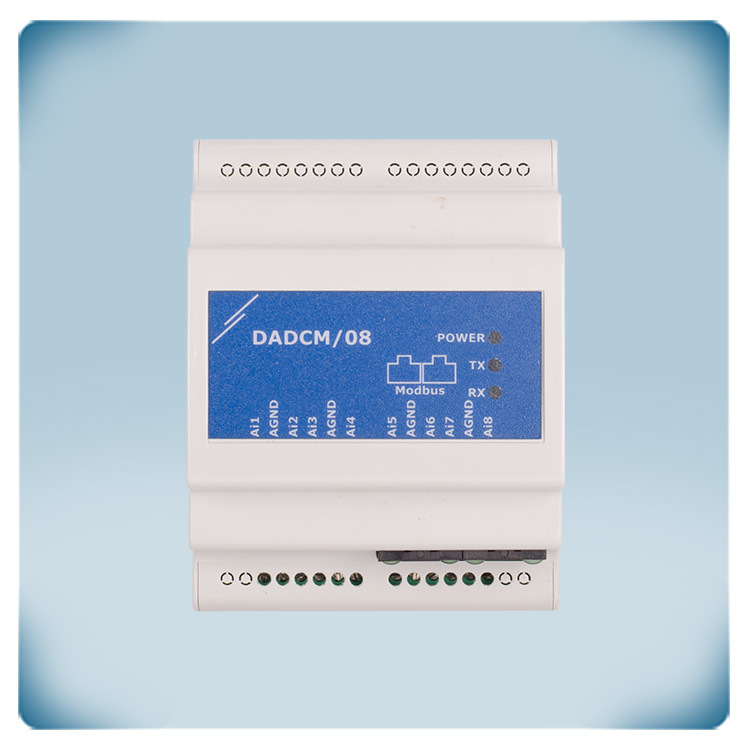

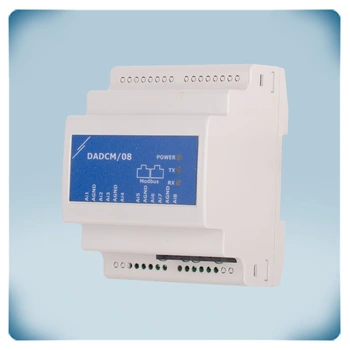

Analoog naar Modbus RTU converter
Productbeschrijving
Met deze Analoog naar Modbus RTU converter, geschikt voor DIN-railmontage. koppel je je analoge toestellen aan een Modbus netwerk. De meetwaarden van de 4 x analoge / modulerende ingang (0-10 VDC / 0-20 mA / PWM) en 4 x analoge ingang (0-10 VDC / 0-20 mA) kan je daarna uitlezen in de verschillende Modbus registers. Voeding via 'Power over Modbus': zowel voedingsspanning als Modbus RTU-communicatie via één RJ45-connector. Stroomverbruik: 1 W (24 VDC).
Aanvullende specificaties en beschrijvingen
Hoe werkt het?
Sentera toestellen communiceren onderling via het Modbus RTU communicatieprotocol, dat werkt via RS485 technologie. In sommige gevallen is het nodig om te communiceren met niet-Sentera producten, zoals klepactuators, EC ventilatoren, etc. Deze externe apparaten kunnen naadloos worden aangesloten via de DADCM-08 module.
Externe apparaten kunnen informatie verzenden via de 8 analoge ingangen van deze module. Het standaard ingangstype voor deze ingangen is 0-10 VDC. Het ingangstype is echter instelbaar via het Modbus RTU protocol. Voor 4 van de 8 analoge ingangen kun je kiezen uit de volgende opties: 0-10 VDC, 0-20 mA of 0-100% PWM, terwijl de resterende 4 ingangen kunnen worden geconfigureerd voor 0-10 VDC of 0-20 mA ingangssignalen.
De waarden van de binnenkomende analoge ingangssignalen worden omgezet in waarden die zijn opgeslagen in 8 Modbus ingangsregisters. Deze ingangsregisters kunnen worden gelezen door een Modbus Master toestel.
Sentera toestellen communiceren onderling via het Modbus RTU communicatieprotocol, dat werkt via RS485 technologie. In sommige gevallen is het nodig om te communiceren met niet-Sentera producten, zoals klepactuators, EC ventilatoren, etc. Deze externe apparaten kunnen naadloos worden aangesloten via de DADCM-08 module.
Externe apparaten kunnen informatie verzenden via de 8 analoge ingangen van deze module. Het standaard ingangstype voor deze ingangen is 0-10 VDC. Het ingangstype is echter instelbaar via het Modbus RTU protocol. Voor 4 van de 8 analoge ingangen kun je kiezen uit de volgende opties: 0-10 VDC, 0-20 mA of 0-100% PWM, terwijl de resterende 4 ingangen kunnen worden geconfigureerd voor 0-10 VDC of 0-20 mA ingangssignalen.
De waarden van de binnenkomende analoge ingangssignalen worden omgezet in waarden die zijn opgeslagen in 8 Modbus ingangsregisters. Deze ingangsregisters kunnen worden gelezen door een Modbus Master toestel.
Modbus RTU
Modbus RTU over RS485 is een veelgebruikt serieel communicatieprotocol. Het is een methode voor het verzenden van gegevens tussen apparaten via een serieel communicatienetwerk met RS485-technologie. Modbus RTU wordt vaak gebruikt in industriële en automatiseringstoepassingen om de uitwisseling van informatie tussen verschillende apparaten, zoals sensoren, regelaars en actuatoren, op een betrouwbare en gestandaardiseerde manier te laten verlopen.
De DADCM-08 analoog naar Modbus converter is een apparaat dat de integratie van analoge signalen in een Modbus communicatienetwerk mogelijk maakt. Hiermee kunnen analoge signalen van sensoren of andere apparaten worden omgezet in digitale Modbus registers voor bewakings- en besturingsdoeleinden. De converter maakt verbinding met analoge ingangssignalen, digitaliseert ze en communiceert de digitale gegevens via het Modbus-protocol.
De converter communiceert met andere Modbus-apparaten of een Modbus-master via het Modbus-protocol. Hij fungeert meestal als Modbus-slave, waardoor gegevens kunnen worden gelezen of geschreven via Modbus-functiecodes.
Modbus RTU over RS485 is een veelgebruikt serieel communicatieprotocol. Het is een methode voor het verzenden van gegevens tussen apparaten via een serieel communicatienetwerk met RS485-technologie. Modbus RTU wordt vaak gebruikt in industriële en automatiseringstoepassingen om de uitwisseling van informatie tussen verschillende apparaten, zoals sensoren, regelaars en actuatoren, op een betrouwbare en gestandaardiseerde manier te laten verlopen.
De DADCM-08 analoog naar Modbus converter is een apparaat dat de integratie van analoge signalen in een Modbus communicatienetwerk mogelijk maakt. Hiermee kunnen analoge signalen van sensoren of andere apparaten worden omgezet in digitale Modbus registers voor bewakings- en besturingsdoeleinden. De converter maakt verbinding met analoge ingangssignalen, digitaliseert ze en communiceert de digitale gegevens via het Modbus-protocol.
De converter communiceert met andere Modbus-apparaten of een Modbus-master via het Modbus-protocol. Hij fungeert meestal als Modbus-slave, waardoor gegevens kunnen worden gelezen of geschreven via Modbus-functiecodes.
Eenvoudige bedrading De Modbus RTU-communicatie en de 24 VDC voeding voor deze module verlopen allebei via de RJ45-aansluiting. De bedrading gebeurt met een standaard ethernetkabel. Je kunt ook je eigen kabel met een RJ45-connector krimpen. Het is belangrijk om op te merken dat het gebruik van een 24 VDC Power over Modbus (PoM) voeding de naleving van de juiste voedings- en bedradingsnormen vereist om een veilige en betrouwbare werking te garanderen.

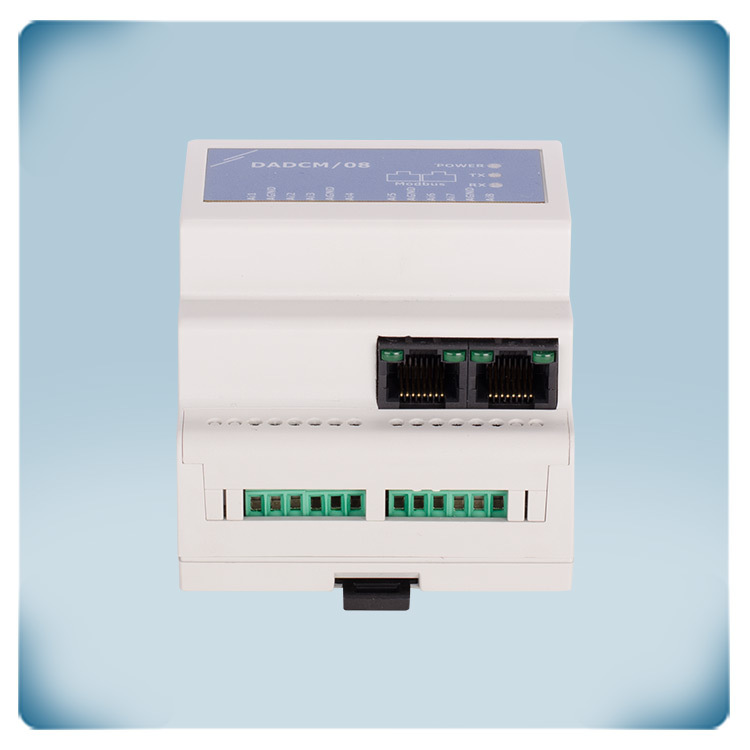

De unit heeft twee RJ45-aansluitingen, één voor PoM en één voor aansluiting op andere Modbus-modules.
Voor de voeding van de converter hebben we een speciaal ontwikkelde voedingsmodule voor 24 VDC met DIN-railmontage.
De analoge ingangssignalen worden intuïtief aangesloten.
LED-indicaties
De behuizing van de unit heeft drie groene LED-indicatoren voor voeding, gegevensoverdracht en gegevensontvangst. Standaard heeft elk van de twee RJ45-aansluitingen twee groene leds. Als ze knipperen, geven ze actieve Modbus RTU-communicatie aan.
De behuizing van de unit heeft drie groene LED-indicatoren voor voeding, gegevensoverdracht en gegevensontvangst. Standaard heeft elk van de twee RJ45-aansluitingen twee groene leds. Als ze knipperen, geven ze actieve Modbus RTU-communicatie aan.
DIN-rail behuizing
DIN-rail behuizingen zijn ontworpen voor het monteren en beschermen van elektronische of elektrische componenten op een DIN-rail in een schakelkast of bedieningspaneel. DIN-rail behuizingen worden vaak gebruikt in industriële en automatiseringsomgevingen om verschillende apparaten te beveiligen en te organiseren. Ze zijn compact en eenvoudig te installeren en de behuizing van de DADCM-08 vormt hierop geen uitzondering.
Om de kwaliteit te garanderen, ontwerpen en produceren we de behuizing zelf in onze eigen fabriek. De behuizing is duurzaam en de installatie is heel eenvoudig - monteer het apparaat op de rail en vergrendel het met de clip aan de onderkant van het apparaat.
De beschermingsgraad van de behuizing is IP30 - beschermd tegen vuil en stof. Het gebruikte materiaal is een hoogwaardig PC-ABS kunststofmengsel dat de taaiheid en hittebestendigheid van PC combineert met de buigzaamheid en verwerkbaarheid van ABS.
DIN-rail behuizingen zijn ontworpen voor het monteren en beschermen van elektronische of elektrische componenten op een DIN-rail in een schakelkast of bedieningspaneel. DIN-rail behuizingen worden vaak gebruikt in industriële en automatiseringsomgevingen om verschillende apparaten te beveiligen en te organiseren. Ze zijn compact en eenvoudig te installeren en de behuizing van de DADCM-08 vormt hierop geen uitzondering.
Om de kwaliteit te garanderen, ontwerpen en produceren we de behuizing zelf in onze eigen fabriek. De behuizing is duurzaam en de installatie is heel eenvoudig - monteer het apparaat op de rail en vergrendel het met de clip aan de onderkant van het apparaat.
De beschermingsgraad van de behuizing is IP30 - beschermd tegen vuil en stof. Het gebruikte materiaal is een hoogwaardig PC-ABS kunststofmengsel dat de taaiheid en hittebestendigheid van PC combineert met de buigzaamheid en verwerkbaarheid van ABS.
