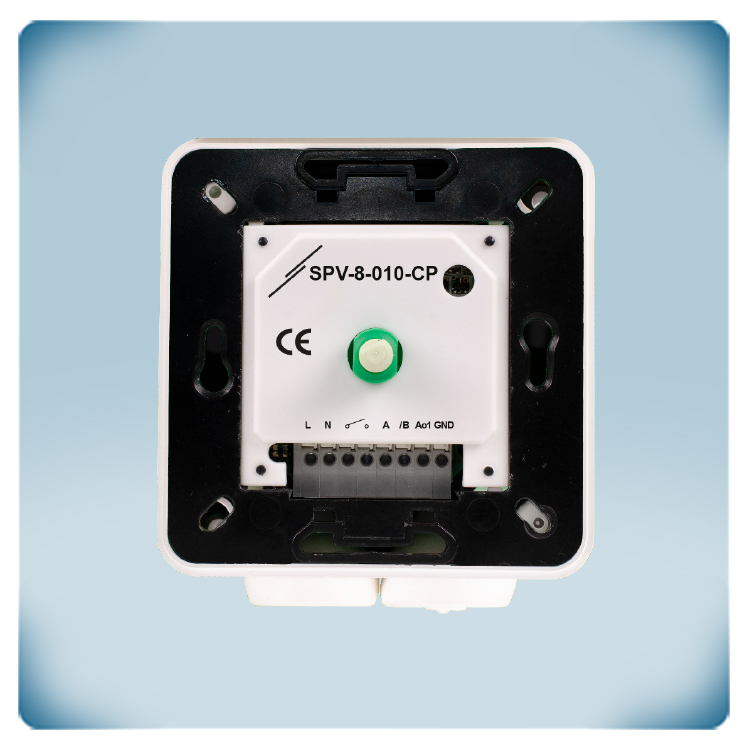

.webp "inbouw potentiometer met droog contact op 230 VAC voor EC ventilator")
CE conformiteit verklaring
230 VAC potentiometer met Modbus RTU en droog contact
Productbeschrijving
De SPV-8-010-CP potentiometer zit boordevol opties die u via de Modbus registers kan instellen. Hij is bovendien uitgerust met een extra droog contact om andere apparaten op afstand in- of uit te schakelen. En dankzij de Modbus RTU communicatie kan hij desgewenst in uw netwerk worden opgenomen. In combinatie met SenteraWeb of met uw gebouwbeheersysteem zijn de mogelijkheden dan ongekend. Zo kan u steeds de ingestelde waarde uitlezen of zelfs de uitgang van de potentiometer overnemen. Als u dan weet dat die uitgang zowel 0 - 10 VDC, 0 - 20 mA als 0 - 100% PWM kan zijn, is het duidelijk dat dit kleine toestel tot grootse prestaties in staat is.
Aanvullende specificaties en beschrijvingen
Een potentiometer met Modbus!
Deze nieuwe generatie regelaars zijn veel meer dan een analoge potentiometer. Ze kunnen uiteraard nog steeds stand-alone werken, maar daarnaast kunnen ze ook opgenomen worden in een Modbus netwerk.
Dit betekent dat bvb het gebouwbeheersysteem kan uitlezen wat de ingestelde waarde is van de potentiometer en hiermee rekening kan houden in haar algoritmes. Of dat het gebouwbeheersysteem in bepaalde omstandigheden zelfs de uitgang van de potentiometer kan overnemen.
Deze nieuwe generatie regelaars zijn veel meer dan een analoge potentiometer. Ze kunnen uiteraard nog steeds stand-alone werken, maar daarnaast kunnen ze ook opgenomen worden in een Modbus netwerk.
Dit betekent dat bvb het gebouwbeheersysteem kan uitlezen wat de ingestelde waarde is van de potentiometer en hiermee rekening kan houden in haar algoritmes. Of dat het gebouwbeheersysteem in bepaalde omstandigheden zelfs de uitgang van de potentiometer kan overnemen.
Maar het is nog steeds een potentiometer
Inderdaad, in zijn eenvoudigste functie blijft het een potentiometer. Naargelang u de draaiknop meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft. Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar kan ook via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van een spanningsregelbare AC-motor van op afstand bedienen. Zelfs de RTVS transformatorregelaar kan bediend worden met de SPV. Deze fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Inderdaad, in zijn eenvoudigste functie blijft het een potentiometer. Naargelang u de draaiknop meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft. Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar kan ook via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van een spanningsregelbare AC-motor van op afstand bedienen. Zelfs de RTVS transformatorregelaar kan bediend worden met de SPV. Deze fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Als bediening voor de RTVS standenregelaar
Omdat zowel de SPV als de RTVS transformatorregelaar de "Modbus taal" spreken, zijn de toestellen perfect op elkaar afgestemd. De verbinding tussen beide toestellen gebeurt volledig digitaal.
Omdat zowel de SPV als de RTVS transformatorregelaar de "Modbus taal" spreken, zijn de toestellen perfect op elkaar afgestemd. De verbinding tussen beide toestellen gebeurt volledig digitaal.
Als bediening voor Triacregelaar of Frequentieomvormer
Alhoewel Modbus digitale communicatie het meest efficient is, blijft een analoog signaal natuurlijk het meest universeel. Dus elk toestel dat kan aangestuurd worden met 0—10 VDC, 0—20 mA of 0—100 % PWM kan via deze SPV bediend worden.
Instelbaar minimum- en maximumniveau!
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen. Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De SPV laat via haar Modbus registers toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. Opnieuw via Modbus hebt u de mogelijkheid om het maximale toerental van de ventilator in te perken.
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen. Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De SPV laat via haar Modbus registers toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. Opnieuw via Modbus hebt u de mogelijkheid om het maximale toerental van de ventilator in te perken.
Extra droog contact!
Hiermee kan u een extern aparaat in- of uitschakelen zodra u de potentiometer in- of uit de uiterst linkse positie beweegt. In de uiterst links stand is het droog contact geopend. Zodra u de knop van de potentiometer rechtsom draait sluit het contact zich.
Hiermee kan u een extern aparaat in- of uitschakelen zodra u de potentiometer in- of uit de uiterst linkse positie beweegt. In de uiterst links stand is het droog contact geopend. Zodra u de knop van de potentiometer rechtsom draait sluit het contact zich.
Omkeerbaar uitgangssignaal
Via de Modbusregisters kan ingesteld worden of de potentiometer traditioneel van laag naar hoog werkt, of omgekeerd.
Via de Modbusregisters kan ingesteld worden of de potentiometer traditioneel van laag naar hoog werkt, of omgekeerd.
Werkt op 230 VAC netspanning!
Deze potentiometer werkt rechtstreeks op 230 VAC netspanning. Geen apparte voeding nodig!
Deze potentiometer werkt rechtstreeks op 230 VAC netspanning. Geen apparte voeding nodig!
Welke types stuursignalen kan de SPV afleveren?
Via de modbusregisters kan het uitgangstype ingesteld worden op 0—10 VDC, 0—20 mA of 0—100 % PWM.
Via de modbusregisters kan het uitgangstype ingesteld worden op 0—10 VDC, 0—20 mA of 0—100 % PWM.
Klik hier als u meer wenst te weten over stuursignalen.
