0-10 VDC Potentiometer | min en max instelling | 24 VAC/VDC voeding
Productbeschrijving

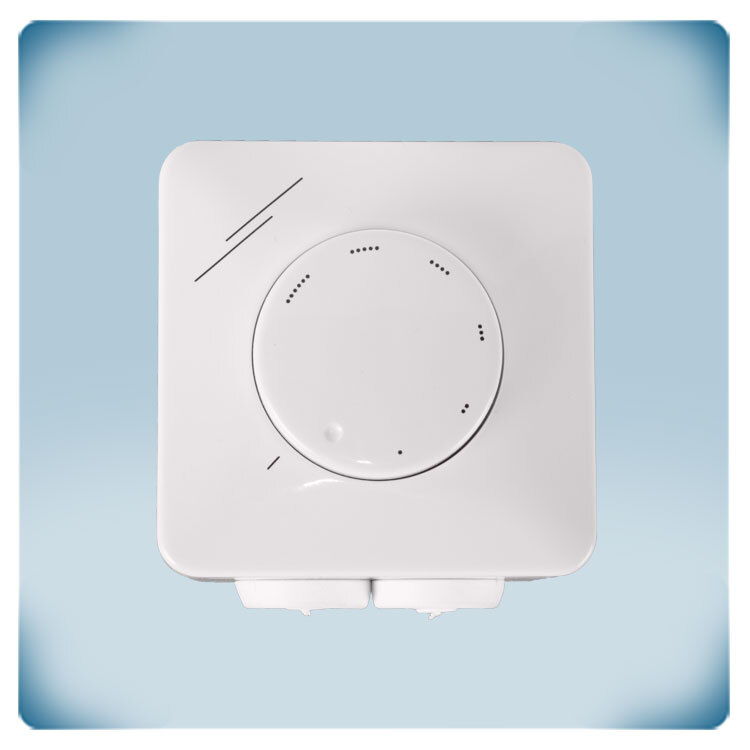

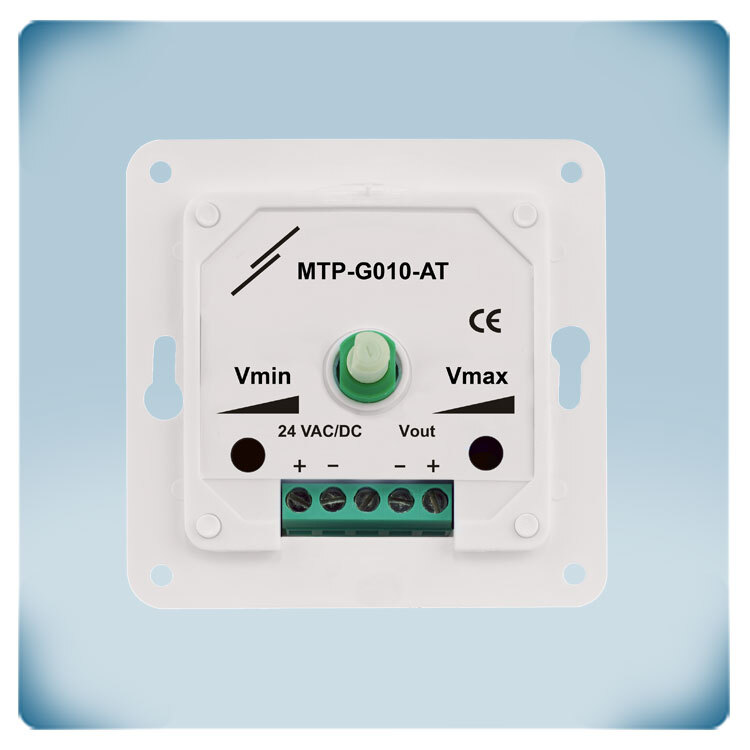

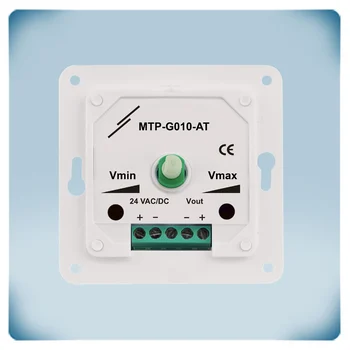

De MTP-G010-AT is een potentiometer die rechtstreeks EC ventilatoren en klepaandrijvingen kan aansturen. Hij vereist een standaard voedingsspanning van 24 VDC of 24 VAC en levert een traploos uitgangssignaal dat kan worden ingesteld met een draaiknop met UIT-positie. Het uitvoerbereik kan via twee interne trimmers begrensd worden tussen Vmin (0—7 VDC) en Vmax (3—10 VDC).

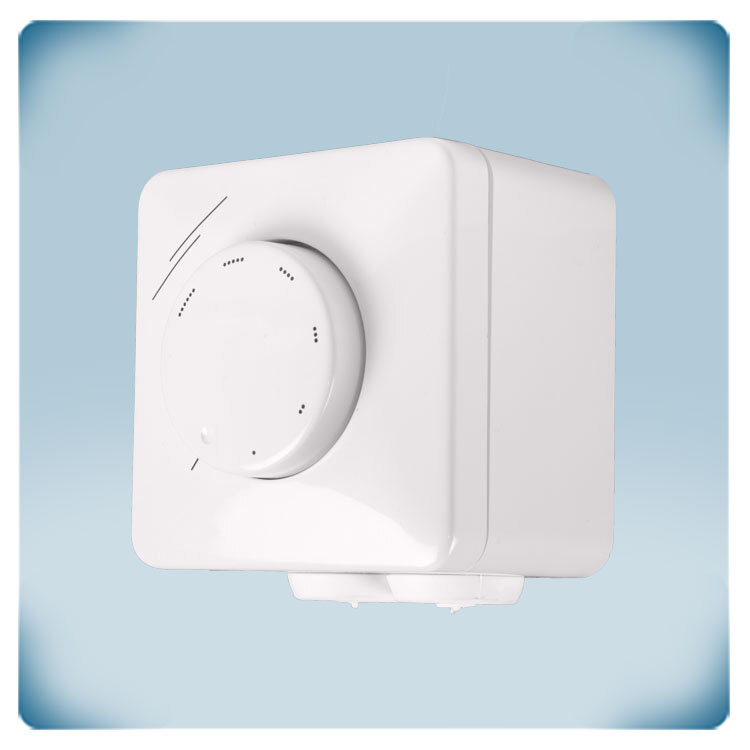

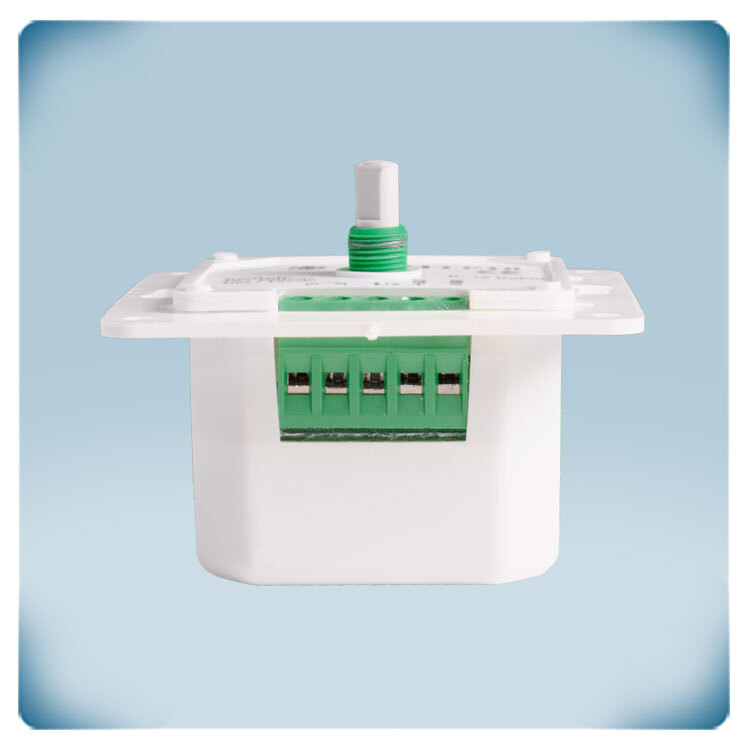

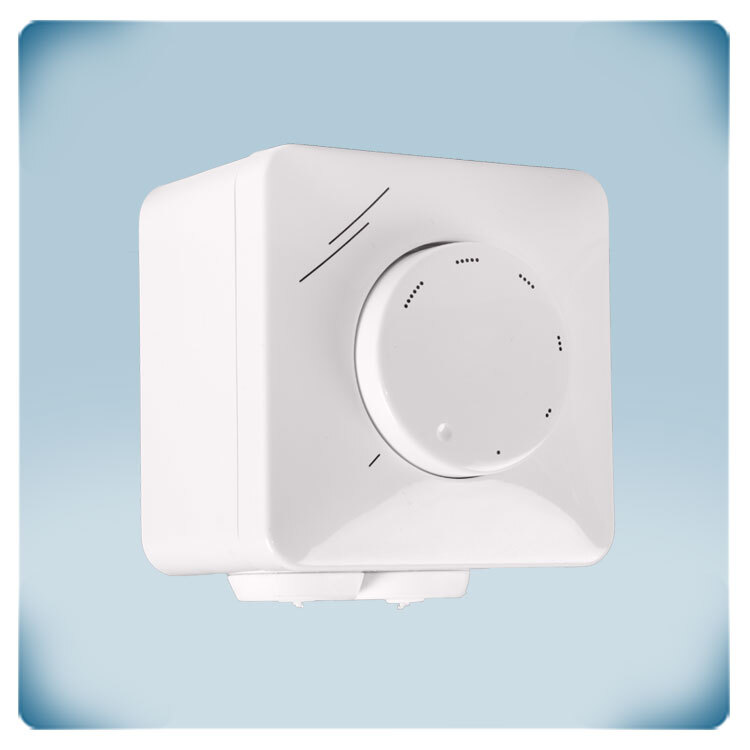

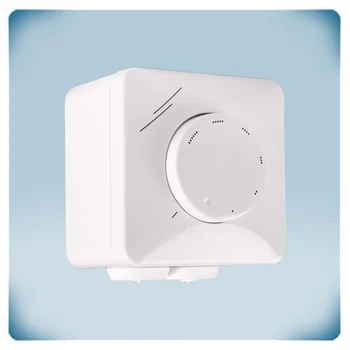

Dit toestel is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Waarvoor gebruiken we een potentiometer in de HVAC-wereld?
Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft.
Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar ook om via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van een spanningsregelbare AC-motor van op een afstand te bedienen. De potentiometer fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Werkt op 24 Volt
Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft.
Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar ook om via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van een spanningsregelbare AC-motor van op een afstand te bedienen. De potentiometer fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Werkt op 24 Volt
24 VDC of 24 VAC zijn gangbare voedingsspanningen in de HVAC wereld. De kans is dus groot u in uw opstelling reeds een 24 Volt voeding in gebruik heeft. Als die voeding de kleine belasting (<20 mA) van de MTP-G nog aan kan, is dat mooi meegenomen.
Instelbaar minimum- en maximumniveau!
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen.
Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De MTP-G laat via een ingebouwde trimmer toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. De maximum trimmer stelt u dan in staat om het maximale toerental van de ventilator in te perken.
Tussen welke grenzen kan ik de uitgangsspanning dan instellen?
Met de ingebouwde trimmers kan de minimumgrens ingesteld worden tussen 0 en 7 VDC en de maximumgrens tussen 3 en 10 VDC.
Let er steeds op dat de grenzen die u instelt, een uitgangssignaal opleveren dat binnen de specificaties valt van het aan te sturen toestel.
UIT-positie
Als de draaiknop helemaal linksom staat is er ook helemaal geen uitgangssignaal. De aangestuurde motor zal dus niet draaien.
Zodra de knop rechtsom gedraaid wordt en hij uit de UIT-positie klikt, is het uitgangssignaal gelijk aan de minimumspanning die werd ingesteld met de Vmin trimmer. De aangesloten motor start dan op aan de gewenste minimumsnelheid. En omgekeerd betekent dit dat de motor uitschakelt zodra de potentiometer onder de minimumsnelheid gedraaid wordt.
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen.
Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De MTP-G laat via een ingebouwde trimmer toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. De maximum trimmer stelt u dan in staat om het maximale toerental van de ventilator in te perken.
Tussen welke grenzen kan ik de uitgangsspanning dan instellen?
Met de ingebouwde trimmers kan de minimumgrens ingesteld worden tussen 0 en 7 VDC en de maximumgrens tussen 3 en 10 VDC.
Let er steeds op dat de grenzen die u instelt, een uitgangssignaal opleveren dat binnen de specificaties valt van het aan te sturen toestel.
UIT-positie
Als de draaiknop helemaal linksom staat is er ook helemaal geen uitgangssignaal. De aangestuurde motor zal dus niet draaien.
Zodra de knop rechtsom gedraaid wordt en hij uit de UIT-positie klikt, is het uitgangssignaal gelijk aan de minimumspanning die werd ingesteld met de Vmin trimmer. De aangesloten motor start dan op aan de gewenste minimumsnelheid. En omgekeerd betekent dit dat de motor uitschakelt zodra de potentiometer onder de minimumsnelheid gedraaid wordt.
Klik hier als u meer wenst te weten over stuursignalen
