Wat is een Modbus-netwerkbusterminator of NBT?


Storingen in een communicatienetwerk kunnen worden voorkomen door gebruik te maken van netwerkbusterminators of -afsluitweerstanden (NBT's). Modbus netwerkbusterminators verminderen spanningsreflecties in de kabels van een Modbus-communicatienetwerk en herstellen een stabiele communicatie.

Wat is Modbus-communicatie?
Modbus is een serieel communicatieprotocol dat in 1979 werd ontwikkeld voor industriële toepassingen. Eenvoudig gezegd is het een methode die gebruikt wordt voor het verzenden van informatie via seriële lijnen (RS485-technologie) tussen elektronische apparaten. Het Modbus-communicatieprotocol kan gezien worden als de taal, RS485 als de technologie die gebruikt wordt om te communiceren.

Elk Modbus-communicatienetwerk bevat één masterapparaat en één of meer slave-apparaten. Het apparaat dat de informatie opvraagt wordt de Modbus-Master genoemd en de apparaten die de informatie leveren zijn Modbus-Slaves. Op een standaard Modbus-netwerk is er één Master en maximaal 247 Slaves, elk met een uniek Slave-adres van 1 tot 247. De Master kan ook informatie naar de Slaves schrijven.

Bedradingsrichtlijnen voor een Modbus-netwerk
Modbus-communicatie is ontworpen voor industriële toepassingen en is relatief ongevoelig voor interferentie. Het is veel stabieler en robuuster dan een klassiek 0-10V-signaal. Er zijn echter nog steeds beperkingen. Er zijn beperkingen aan de totale kabellengte op een Modbus-netwerk. Als de totale kabellengte te groot wordt, zal de Modbus-communicatie verstoord worden. Het wordt aanbevolen om de totale kabellengte korter te houden dan 1.000 m. Een Modbus-netwerk moet een lijntopologie hebben, daarom moeten de aftakkingen zo kort mogelijk worden gehouden.

Om communicatiestoringen te voorkomen, is het belangrijk dat alle Modbus-kabels fysiek gescheiden zijn van stroomkabels, elektromotoren en andere bronnen die EMC-vervuiling kunnen veroorzaken. Het wordt aanbevolen om een aparte kabelgeleiding te gebruiken voor datacommunicatielijnen en stroomkabels. Metalen kabelgeleidingssystemen, verbonden met PE, geven de beste resultaten. Naast het beschermen van de draden tegen EMC-vervuiling, is het ook essentieel om voldoende afstand te bewaren tussen gevoelige apparaten zoals sensoren / verdeelkasten / HVAC-regelaars en stroomapparaten zoals frequentieregelaars, contactoren, relais, enz.

Netwerkbusterminators of NBT
Als de kabellengte te lang wordt en de Modbus-communicatie geheel of gedeeltelijk verstoort, kunnen NBT's worden gebruikt. Als het dataverlies slechts sporadisch optreedt, kan het erg moeilijk zijn om het probleem te detecteren. Om een goede RS485-communicatie te garanderen, worden afsluitweerstanden gebruikt aan beide uiteinden van een bus om spanningsreflecties te verminderen. Er moeten altijd twee afsluitweerstanden of NBT's op het netwerk zitten, één aan elk busuiteinde. Elk Sentera-apparaat heeft een NBT die geactiveerd kan worden via de parameterinstellingen. Standaard is de NBT gedeactiveerd. We raden aan de Sentera 3SModbus software te gebruiken om de NBT's te activeren.

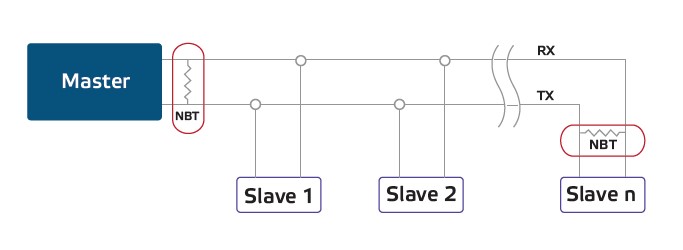

Netwerbusterminators in een Modbus-communicatienetwerk
