Hoe kan ik de snelheid regelen van een ventilator met een AC-motor?
Over het algemeen zijn er twee manieren om de ventilatorsnelheid van een AC-motor te regelen:
1. De motorspanning verlagen

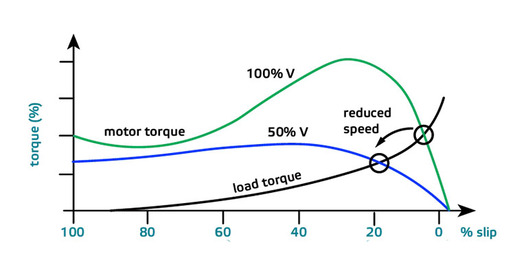

Het verlagen van de motorspanning verlaagt zowel de motorsnelheid als het motorkoppel. Deze technologie kan echter alleen toegepast worden bij spanningsregelbare motoren. Bij het opstarten is het belangrijk te controleren of de motor voldoende koppel genereert om vastlopen te voorkomen. Het benodigde koppel is afhankelijk van de toepassing en het type belasting. De meeste ventilatoren volgen een kwadratische koppelcurve, wat betekent dat ze bij het opstarten weinig koppel nodig hebben.
Dit is de reden waarom snelheidsregeling van ventilatoren door het verlagen van de motorspanning een zeer populaire methode is in de HVAC-industrie. Het is eenvoudig, economisch en werkt goed voor de meeste HVAC-toepassingen.
De volgende ventilatorsnelheidsregelaars kunnen worden gebruikt om de motorspanning te verlagen:
1.1 Ventilatorsnelheidsregeling in stappen
Transformatorventilatorsnelheidsregelaars worden gebruikt voor 5-staps snelheidsregeling voor spanningsregelbare AC-motoren. Deze ventilatorsnelheidsregelaars zijn uitgerust met autotransformatoren. Het is een eenvoudige, maar robuuste oplossing om de ventilatorsnelheid te regelen door de motorspanning in stappen aan te passen via autotransformatortechnologie.
In sommige gevallen kan de ventilatorsnelheidsregelaar een zoemgeluid maken door de autotransformatortechnologie. Dit geluid wordt geminimaliseerd door een speciaal geïmpregneerde coating op de autotransformatoren aan te brengen. Dankzij de perfecte sinusvorm van de motorspanning zal de motor zeer stil draaien.
Er is geen configuratie nodig. Indien nodig kan de minimale motorsnelheid worden aangepast via de interne bedrading om vastlopen van de motor bij lage snelheden te voorkomen. Transformatorventilatorsnelheidsregelaars zijn beschikbaar voor mono- of driefasige spanningsregelbare motoren tot 20 A.
1.2 Continue variabele ventilatorsnelheidsregeling
Elektronische ventilatorsnelheidsregelaars gebruiken fasehoekregeling (TRIAC-technologie) om de motorspanning aan te passen en de ventilatorsnelheid te regelen. De TRIAC snijdt delen van de inkomende spanning weg om de algehele motorspanning te verlagen.
Dankzij deze technologie werkt de ventilatorsnelheidsregelaar volledig stil. Afhankelijk van het motortype kan de motor bij lagere snelheden iets meer geluid produceren (door de onvolmaakte sinusvorm van de motorspanning).
Er is geen configuratie nodig. Indien nodig kan de minimale motorspanning worden aangepast om vastlopen van de motor bij lage snelheden te voorkomen. In sommige gevallen kan ook de maximale beschikbare motorspanning worden verlaagd om de ventilatorsnelheid voor uw ventilatiesysteem te optimaliseren. Instellingen kunnen worden aangepast via interne trimmers of via Modbus RTU-communicatie. Beschikbaar voor mono- of driefasige spanningsregelbare motoren tot 10 A.
2. Motorsnelheid en motorkoppelregeling
Het regelen van de motorsnelheid via pulsbreedtemodulatie (Pulse Width Modulation) of PWM-technologie biedt continue variabele motorregeling. Zowel de motorsnelheid als het motorkoppel worden gecontroleerd. PWM-technologie biedt optimale motorregeling, maar is duurder en ingewikkelder te configureren dan de vorige technologieën. Afhankelijk van de toepassing en de bedrijfsmodus kunnen extra energiebesparingen worden gerealiseerd.
Ventilatorsnelheidsregeling via PWM-technologie vereist een frequentieomvormer of Variable Speed Drive (VSD). Frequentieomvormers genereren een bijna perfecte sinusvormige motorspanning via PWM-technologie met behulp van IGBT’s (Insulated Gate Bipolar Transistors) die een gelijkspanningsbron op een zeer hoge frequentie “snijden”.
Configuratie is echter vereist; alle instellingen kunnen worden aangepast via de interface met toetsen of via Modbus RTU-communicatie.
Het is belangrijk te controleren of de motorwikkelingen bestand zijn tegen de hoge spanningspieken die door deze technologie worden gegenereerd. De verhouding tussen spanning en frequentie wordt constant gehouden, wat resulteert in een optimale motorregeling en zeer stille werking van zowel de motor als de frequentieomvormer. Beschikbaar voor mono- of driefasige motoren tot 46 A.
In al deze scenario's kan de gewenste motorsnelheid handmatig worden aangepast via een knop (lokale of bediening op afstand) of volledig automatisch op basis van CO2, luchtkwaliteit of een andere parameter (vraaggestuurd). Voor vraaggestuurde ventilatorsnelheidsregeling wordt een HVAC-sensor aangesloten op de ventilatorsnelheidsregelaar. De ventilatorsnelheid wordt automatisch geoptimaliseerd op basis van de sensormeting. Meer informatie is te vinden op de Sentera-oplossingenpagina.
We raden aan om contact op te nemen met de leverancier van je ventilator om te controleren welke van de bovengenoemde technologieën zijn toegestaan voor je motor.
